В марте 1917 г. разгорелась дискуссия относительно расположения снарядных и зарядных погребов, что потребовало проведения дополнительных испытаний.

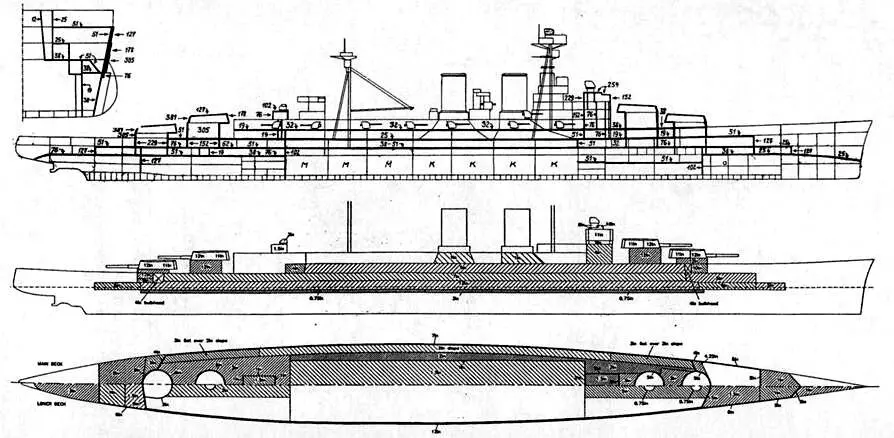

Линейный крейсер “Худ”. 1920 г. (продольный разрез и планы палуб с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.
В июне 1917 г. адмирал Дэвид Битти выразил мнение, что броневая защита линейных крейсеров типа “Худ” все-таки слабовата, и посоветовал довести толщину крыш орудийных башен до 152 мм. Битти отметил, что в Ютландском бою 114-мм крыша орудийной башни линкора “Малайя” выдержала попадание 280- мм германского снаряда, но он сомневался, что даже более толстая крыша сможет противостоять попаданию 380-мм снаряда.
После проведения 10 января 1918 г. по настоянию адмирала Битти опытовых стрельб по макету башни было решено увеличить толщину крыши башен до 152- мм, отчего их вес увеличился бы на 60 т. В процессе испытаний провели три опытовые стрельбы: две первые 343-мм снарядами с бронебойными наконечниками фирмы Хэтфилд и третья – новыми 381-мм снарядами фирмы Виккерс. Результат последнего опыта оказался обескураживающим. Снаряд пробил броневую плиту насквозь, образовав в ней идеально круглое отверстие и отогнув его края внутрь на 140 мм. Большая часть осколков упала позади плиты. Однако, поскольку 127-мм плиты для крыш башен “Худа” уже прокатали и испытали, приняли решение использовать их, предполагая на остальных трёх кораблях серии установить уже 152-мм плиты.
Одновременно Адмиралтейство одобрило установку специальной облицовки в погребах боеприпасов главного калибра. Это было новое средство защиты против возгорания и для локализации пожара в помещениях ограниченного объёма. Эти работы потребовали увеличения водоизмещения на 45 т. Еще 147 т потребовалось бы на замену 127-мм плит крыш башен 152-мм и установку безопасных подъёмников боезапаса 140-мм орудий.
Пост командира башни прикрыли 76-мм крупповскими нецементированными плитами, а на его лобовой стороне установили защитную плиту из 76-мм высокоупругой стали. От наблюдательных куполов на крыше башни отказались, поскольку они являлись наиболее уязвимым местом в бронировании башен. Вместо этого в лобовой плите вырезали смотровые щели. Дальномерные купола представляли собой толстостенные отливки из броневой стали.

Линейный крейсер “Худ”. 1920 г. (продольный разрез, схема бортового бронирования, поперечное сечение в районе миделя и планы палуб с указанием бронирования)
Барбеты орудийных башен имели тот же самый внутренний диаметр и диаметр погона для роликов катков, что и на линейных крейсерах четвёртого и пятого поколения с артиллерией калибра 381-мм. Барбеты башен, в отличие от прежних конструкций, где по соображениям наиболее удобного и экономичного распределения веса определенные места забронировали сравнительно топкой броней, над палубами имели кругом одинаковую 305-мм стенку.
Барбет башни “А” имел 254- 152 мм стенки между палубой полубака и верхней палубой, причём толщину наружной стенки увеличили до 254 мм до верхней палубы и до 127 мм до главной, а передняя часть стенки барбета имела толщину 63 мм до нижней палубы. Барбет башни “В” имел 152 мм стенку до верхней палубы и 127 мм до главной. Барбет башни “X” имел 152-мм стенку до главной палубы. Барбет башни Y” имел 305-мм стенку от настила пола до некоторого расстояния ниже верхней палубы, 229-152 мм до главной палубы, 127-51 мм до нижней, причем наибольшую толщину имела кормовая часть стенки. Между главной и нижней палубами подачные трубы башен имели 19-мм стенку.
Передняя боевая рубка по величине имела значительно большие размеры, чем какая-либо из рубок, установленных на прежних английских дредноутах. Хорошо забронированная, она весила почти 600 т. Конструкция и планировка её внутреннего помещения обеспечивала нормальное размещение и работу всех важнейших служб управления кораблем, а также служб штаба соединения в боевых условиях. В верхней части рубки находился собственно командный пост, а также пост управления стрельбой центральной наводки и адмиральский пост. Ниже размещался пост управления торпедной стрельбой, сигнальная служба и пост радиосвязи, в том числе пост радиоперехвата. Все эти посты и службы размещались на разных ярусах. Внизу, на уровне верхней палубы, размещался запасной пост живучести и третья радиорубка.
Сама передняя боевая рубка с боков имела 279-мм бронирование, с лицевой стороны 254-мм, с задней 229- мм и 127-мм крыши рубки. Нижняя половина поста управления стрельбой центральной наводки имела меньшую толщину стенок – с лицевой и задней стороны 178 мм, с боков 229 мм. Ещё ниже, до палубы бака, плиты броневой защиты имели одинаковую толщину 152 мм и 76 мм от палубы бака до верхней палубы. Адмиральский пост с боков прикрывала 254-мм броня и 127-мм крыша. Через всю рубку от верхнего командного поста до главной палубы проходила коммуникационная труба с толщиной стенки 76 мм, через которую в боевых условиях осуществлялось всё сообщение между отдельными боевыми постами на разных ярусах.
Задней боевой рубки на корабле не было, вместо неё установили кормовой пост управления торпедной стрельбой, имевший кругом 152-мм толщину стенок и 76- мм крыши. Установленный на ней вращающийся бронированный купол имел толщину передней стенки 102 мм, боковых стенок и крыши 76 мм, стенки коммуникационной трубы 19 мм.

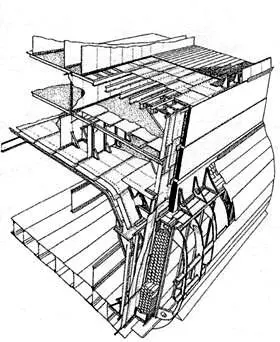

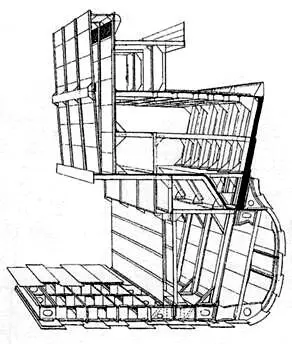

Линейный крейсер “Худ" (Конструкция корпуса в районе миделя)
В процессе постройки произвели значительное усиление палубного бронирования. Однако, несмотря на усиление бронирования, произведенного после Ютландского боя, по мнению британского морского командования, оно все-таки не соответствовало современным требованиям и, особенно, взглядам конца первой мировой войны. Броневая защита, состоящая из слоя толстой палубной брони бака, толстого стального настила и корпусных конструкций была обусловлена соображениями прочности корпуса корабля и обеспечивала ему весьма относительную сопротивляемость повреждениям от снарядов.
Корпус корабля сверху вниз разделили шестью палубами и настилом двойного дна. Сверху вниз располагались: навесная (шлюпочная) палуба или спардек, палуба полубака, верхняя, главная (бронированная), промежуточная, нижняя палубы. Как и на линейных крейсерах предыдущих проектов бронирование палуб было различным по толщине. Общая толщина палуб местами составляла 165 мм.
