Валерий Мужеников - Линейные крейсера Англии. Часть IV. 1915-1945 гг.

Навесная (шлюпочная) палуба не имела брони, её толщину выбрали по условиям конструктивной прочности и жёсткости.

Палуба полубака, в основном, имела толщину 32- 38 мм, имея толщину 38 мм в районе барбетов носовых башен, 51 мм местами над котельными и машинными отделениями и 19 мм в кормовой оконечности.

Верхнюю палубу над зарядными погребами носовых башен увеличили по толщине с 25,4 мм до 51 мм, затем в середине и в корме корабля её уменьшили до 19-25.4 мм и над зарядными погребами кормовых башен снова увеличили с 25,4 мм до 51 мм.

Основной бронированной палубой являлась главная палуба. В носовой оконечности она имела толщину 25.4 мм над 127-мм броневым поясом по ватерлинии и в кормовой оконечности 51 мм над 152-мм броневым поясом. На внешней части плоской палубы над котельными и машинными отделениями она имела толщину 51 мм, а на большей части остальной площади 38 мм. Над снарядными погребами главная палуба имела толщину 76 мм. В сентябре 1916 г. над зарядными погребами её также увеличили с 51 мм до 76 мм.

Скосы главной палубы до уровня нижней палубы имели толщину 51 мм, но в мае 1919 г. решили усилить броню скосов главной палубы в районе погребов. Для этой цели над зарядными погребами 76-мм плоскую часть палубы продлили до бортов корпуса над скосами и предусмотрели 25,4-51 -мм плиты для защиты боевого отделения 140-мм орудий и 25,4-мм для защиты коридоров подачи боезапаса к ним. Но в общем, горизонтальная защита погребов не считалась достаточно эффективной.

Промежуточная палуба имела толщину 25,4 мм в носовой оконечности, 38 мм впереди барбета башни “А” и позади барбета башни “Y”. В сентябре 1916 г. её увеличили с 25,4 мм до 51 мм в носовой оконечности, до 25,4 мм в середине корпуса и до 76 мм в корме над помещением рулевых машин. В августе 1918 г. в месте образования крыш над зарядными погребами 25,4-мм промежуточную палубу увеличили до 51 мм, но до бортов корпуса не довели. Нижняя палуба местами имела толщину 25,4-51 мм.

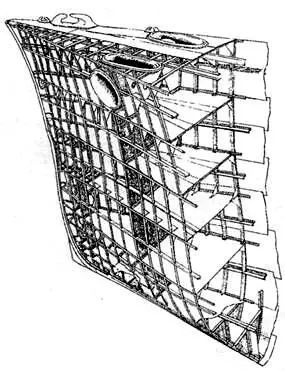

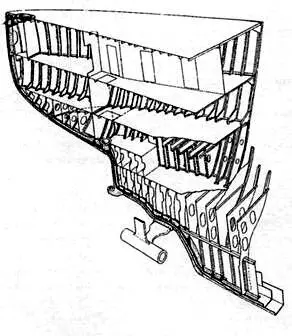

Линейный крейсер "Худ" (Конструкция корпуса в носовой и кормовой оконечностях)

Примечательной являлась конструкция подводной защиты. Согласно требованиям Адмиралтейства, её спроектировал профессор Горкинсон под непосредственным руководством Теннисон-д’Эйнкорта. Как любопытное совпадение можно отметить, что первая серия проведенных до начала войны испытаний подводной защиты заключалась в торпедных стрельбах по устаревшему броненосцу “Худ” (постройки 1893 г.), оборудованному элементами этой защиты. По результатам этих испытаний предложили устройство бортовых наделок (булей). Впервые в начале войны оборудованную на устаревшем крейсере “Эдгар” опытную секцию булей под названием “Чатамский плот”, поскольку её построили в доке Чатама, испытали уже 6 декабря 1916 г.

По заданию Адмиралтейства профессор Г оркинсоп в сотрудничестве с управлением подводного кораблестроения продолжил серию испытаний с бортовыми наделками в различных, постепенно увеличивающихся масштабах исполнения, вплоть до натуральной величины. По результатам этих испытаний первоначальную конструкцию подводной защиты крейсера “Эдгар” модифицировали. Затем детали этой модифицированной защиты широко использовали при проектировании “Худа”.

В средней части корпуса линейного крейсера установили бортовые наделки (були), повышавшие остойчивость в случае повреждения корпуса. Такой же длиной 171,4 м, как и главный броневой пояс, они прикрывали по всей длине погреба боезапаса и машинно-котельные отделения. Були представляли собой расположенную вне корпуса камеру расширения взрыва шириной 3,05 м (согласно Braer [4], 2,7 м), которая делилась вертикальной продольной переборкой на внутреннюю и внешнюю камеры разрушения. При этом внешняя камера была пустая, а внутреннюю камеру, как и на линкорах типа “Роял Соверен”, заполнили пятью рядами пустотелых герметичных труб, предназначенных для поглощения энергии разрушения при взрыве попавшей в борт торпеды.

Матросу-артиллеристу Роберту Тилбурну, 24 мая 1941 г. в момент взрыва находившемуся на борту “Худа”, одна такая труба спасла жизнь. На вопрос, как он уцелел в воде, Тилбурн ответил, что он уцепился за “длинную стальную трубу бурого цвета, заделанную с обоих концов…, длиной, примерно, 4,5 м и диаметром 300 мм”…, множество которых плавало рядом с ним.

Ни один британский корабль, оборудованный первоначальной и более поздней конструкцией таких булей не был потерян или серьёзно повреждён при торпедных атаках во время первой мировой войны, что объясняется, главным образом, специальной их формой и тем, что они являются внешними наделками по отношению к корпусу корабля. При тщательной разработке формы булей уменьшение скорости хода происходит только вследствие увеличения водоизмещения, причём для “Худа” это уменьшение составляет только долю узла.

Внутри булей, кроме продольной переборки по длине корпуса корабля, имелись также и поперечные, установленные на расстоянии примерно 6,1 м друг от друга. Наружную обшивку булей образовывали 16-мм стальные листы, не дающие тяжёлые осколки при взрыве торпеды или мины, а продольные переборки -12,7-мм.

Ближе к диаметральной плоскости корабля под углом 12° к вертикали проходила продольная 38-мм переборка, состоявшая из двух слоев 19-мм броневых плит и отделявшая внутреннюю, заполненную пустотелыми трубами камеру булей от основных помещений корпуса. Одновременно она являлась противоторпедной переборкой и фактическим бортом корпуса в районе котельных и машинных отделений, а также основанием для броневых плит главного броневого пояса. Дополнительное усиление этой переборки осуществляли двутавровые профили, к которым собственно и крепились броневые листы. В районе барбетов борта корпуса проходили между внешними водонепроницаемыми отсеками и внутренней камерой булей с пустотелыми трубами.

В районе погребов боезапаса и котельных отделений ближе к диаметральной плоскости корабля имелась ещё одна 19-мм внутренняя продольная переборка. Обе эти переборки являлись нефтенепроницаемыми, а отсеки между ними использовались как нефтяные цистерны и играли роль внутренней камеры взрыва. Однако в районе машинных отделений таких отсеков сделать не удалось, так как размещение турбинных агрегатов и вспомогательных механизмов потребовало большей ширины корпуса. Здесь удалось сделать только сравнительно узкие бортовые отсеки, также используемые как нефтяные цистерны в районе кормового и среднего машинных отделений. Кроме того, на протяжении всех машинных отделений усилили до 19 мм продольную переборку булей.
