Валерий Мужеников - Линейные крейсера Англии. Часть IV. 1915-1945 гг.

В районе перегрузочных отделений концевых башен “А” и “V” 19-мм продольную переборку увеличили до 44 мм, а поперечные переборки около барбетов башен “А” и “Y” до 38-мм, за исключением пространства между продольными переборками, где они имели толщину 19 мм. Около машинных отделений не имелось достаточно места для размещения внутренней части этой системы, и переднее машинное отделение размещалось непосредственно вплотную к 38 мм переборке, хотя имелось некоторое пространство для размещения ряда водонепроницаемых отсеков между ними, средним и кормовым машинными отделениями. В качестве дополнительной защиты для машинных отделений толщину внешней стенки камеры пустотелых труб для разрушения увеличили по всей длине с 13 мм до 19 мм. Ближе к диаметральной плоскости на расстоянии 1 метра от 19-мм внутренней продольной переборки располагались стенки котельного отделения из обычной судостроительной стали.

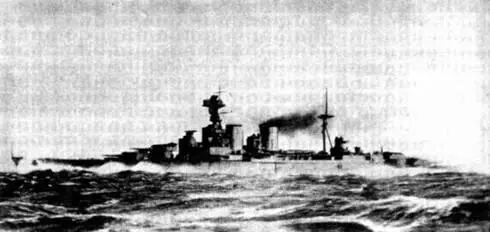

Линейный крейсер “Худ” на ходовых испытаниях. 10 января 1920 г.

В начале 1918 г. новый командующий Гранд-Флитом адмирал Д. Битти предложил довести все крыши погребов боезапаса главного калибра до одинаковой толщины 51 мм при помощи дополнительных 25,4-мм броневых плит. В августе 1918 г. Совет Адмиралтейства одобрил это предложение. Для компенсации этого добавочного веса сняли 25,4-мм броневые плиты из высокоупругой стали и 51 -мм бронирование кожухов дымовых труб выше палубы полубака.

Ещё в период достройки корабля произвели ряд опытовых артиллерийских стрельб, которые должны были проверить качество системы бронирования, применяемой на “Худе”. В июле 1918 г. провели опытовый обстрел плавучего макета секции крейсера под названием “Чатамский плот”, на котором осуществили бронирование согласно принятой на “Худе” схеме.

Испытания проводились усовершенствованными 381-мм снарядами. Было выпущено три 381-мм снаряда по макету части корпуса, отображавшего район погребов боезапаса. Третий снаряд нацелили в 178-мм броневой пояс, так как два первых серьезно повредили другие части макета. Пробив 178-мм броневой пояс, он взорвался в 12 метрах позади места попадания, при этом его осколки проникли через наклонную часть 50-мм верхней палубы, 19-мм переборку и 25,4-мм стенку, за которой разместили несколько зарядов кордита. Один из них вспыхнул. В этом опыте снаряды имели скорость около 440 м/с, что соответствовало дистанции стрельбы 17300 м (93 каб.).

13 февраля 1919 г. провели опытовые стрельбы по макету секции корпуса между барбетами башен “А” и “В”. 381-мм снаряд вновь пробил 178-мм броневую плиту, 25,4-мм стенку, верхнюю палубу и переборку. Его осколки пробили стенку погреба боезапаса. В результате проведенного обстрела выяснилась уязвимость принятой конструкции на дальних дистанциях боя. Для компенсации около 130 т веса дополнительного бронирования сняли четыре кормовые 140-мм орудия вместе с подъёмниками боезапаса к ним: два с палубы надстройки (спардека) и два с кормовой части палубы бака.

Поэтому 10 июля 1919 г. Совет Адмиралтейства принял решение увеличить толщину главной (бронированной) палубы до 127 мм над передними и до 152 мм над задними погребами боезапаса, что означало прибавку водоизмещения ещё на 440 т. В том же месяце для компенсации добавочного веса толщину стенок задней боевой рубки управления торпедной стрельбой уменьшили с 152 мм до 38 мм, но её 76-мм крышу оставили той же толщины. Кроме того, с корабля сняли четыре носовых надводных торпедных аппарата, уменьшив их общее количество до шести, и броневую “коробчатую” защиту головных частей торпед кормовых надводных торпедных аппаратов.

Надводные торпедные аппараты уже не предполагалось использовать в боевых условиях по прямому назначению, хотя они сохранялись на борту и использовались для испытаний и отработки конструкции торпед. Торпеды находились на борту “Худа” даже в момент его последнего боя 24 мая 1941 г. Этими мерами удалось компенсировать 406 т, а с увеличением водоизмещения на 34 т пришлось примириться.

В ноябре 1919 г. провели испытания противоторпедной защиты линейного крейсера на всё том же, построенном в Чатамском доке, плавучем макете секции. Взорванная под ним торпеда серьезно повредила були, однако находившиеся внутри погреба боезапаса 100 зарядов кордита и несколько 381-мм снарядов не взорвались и не пострадали. Испытания показали, что в случае взрыва мины или торпеды под погребами боезапаса было бы предпочтительнее иметь зарядные погреба под снарядными, поскольку они сразу же будут заполнены водой и появится шанс предотвратить взрыв. Кроме того, нижнее положение зарядных погребов давало меньше шансов попавшему неприятельскому снаряду поджечь заряды.

Однако окончательное решение о размещении зарядных и снарядных погребов не принималось до получение результатов испытаний с “Чатамским плотом”. Обобщение выводов этих испытаний показало, что по своей эффективности угроза подводных взрывов очень велика и её нельзя недооценивать. В заключении говорилось, что “…несомненно, безопаснее будет разместить зарядные погреба под снарядными и именно так глубоко, насколько это только возможно”. Наконец в августе 1918 г. приняли решение поменять местами снарядные и зарядные погреба на трёх крейсерах серии, строительство которых было временно приостановлено. Это повлекло бы за собой уменьшение на них боекомплекта для башен “А” и “В” до 110 снарядов на ствол и для башен “X” и “Y” до 100.

В то же время корпус в кормовой оконечности нужно было бы сделать несколько шире, чтобы разместить в нём перегрузочное отделение башни “Y”, что повлекло бы за собой потерю скорости хода на один узел. При этом пришлось бы отказаться от перегрузочного помещения-накопителя, рассчитанного на хранение 20 выстрелов для каждого орудия (такое же помещение в подбашенном отделении носовых башен было рассчитано на 10 выстрелов для каждого орудия). Кроме того, подводная защита погребов башни “ Y” в этом случае была бы намного слабее.

Во второй половине 1918 г. отдел военного кораблестроения предложил ещё одну модификацию первоначального проекта линейных крейсеров. Это было вызвано тем обстоятельством, что командир корабля и адмирал, если он находился на борту, исполняли свои обязанности, располагаясь в хорошо бронированной передней боевой рубке. Обычно на всех кораблях эта рубка встроена в переднюю надстройку и располагается вблизи второй башни главного калибра. Но на “Худе” передняя боевая рубка стояла несколько впереди массивной башнеподобной надстройки, включавшей множество постов управления огнем, наблюдения и связи. Опыт показал, что в бою многие посты практически бездействуют, а командир и адмирал предпочитают находиться на мостиках.
