Валерий Мужеников - Линейные крейсера Англии. Часть IV. 1915-1945 гг.

Бронирование корпусов “Корейджеса” и “Глориеса” выполнили в лучших традициях лёгких крейсеров. Броневой пояс, обеспечивающий основную защиту бортов корпуса, образовали установкой 51-мм броневых плит стали высокого удельного сопротивления на наружную 25-мм обшивку корпуса, что давало право опубликовать цифру 76 мм. На самом деле бронирование могло выдержать попадания только снарядов среднего калибра. Броневой пояс проходил между концевыми барбетами, возвышаясь верхней кромкой над ватерлинией при нормальном водоизмещении на 7,01 м. При этом плиты пояса уходили ниже ватерлинии на 1,37 м. Общая ширина броневого пояса составляла 8,38 м, таким образом броневой пояс прикрывал значительно большую площадь борта, чем на предыдущих поколениях линейных крейсеров.

Далее в носовую оконечность проходил более тонкий 51 -мм броневой пояс, шедший от барбета башни “А” к носовой поперечной переборке между верхней и нижней палубами. Носовая 51-мм поперечная переборка проходила наклонно и прикрывала края 51 -мм броневого пояса, целиком уходя внутрь бронирования борта. От передней стенки барбета башни “А” к бортам между верхней и нижней палубами шла 76-мм поперечная переборка. Такая же кормовая 51-мм поперечная переборка имелась и у барбета башни “Y”. Ещё одна 76-мм броневая переборка замыкала концы 76-мм броневого пояса в корме.

Согласно Burt [3], орудийные башни имели толщину лобовой броневой плиты 229 мм, задней стенки 279 мм (согласно Conway [1] и Braer [4], соответственно, 279 мм и 330 мм), боковых стенок 178 мм, крыши 108 мм. Командирские колпаки на крышах башен заменили амбразурами, вырезанными в лобовой плите башни.

Барбет башни “А” имел толщину 178-152 мм над верхней палубой, уменьшалась между верхней и главной палубами до 102 мм, между главной и нижней палубами до 76 мм. Барбет башни “Y” имел толщину 178-152 мм над верхней палубой и 76 мм от главной палубы и ниже.

Первоначально передняя боевая рубка имела толщину бронирования стенок 178 мм. Но затем её увеличили до обычных 254 мм, настила пола 76 мм, основания и крыши 51 мм. Толщина стенки коммуникационной трубы, идущей вниз из передней боевой рубки, составляла 76 мм. Бронирование поста управления стрельбой центральной наводки, расположенной на крыше передней боевой рубки, выполнили из 152-мм плит, крыши – 76-мм.

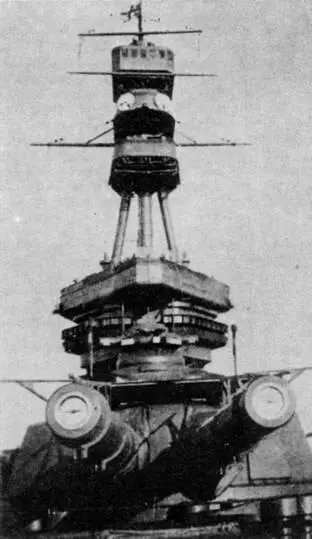

Носовые 381-мм башни главного калибра на линейном крейсере “Корейджес”. 1918 г.

Бронирование стенок кормовой рубки управления торпедной стрельбой выполнили толщиной 76 мм, её крыши 19-38 мм, стенки коммуникационной трубы 51 мм.

Корпус корабля по высоте разделили четырьмя палубами (полубака, верхнюю, главную, нижнюю) и настилом двойного дна. Горизопталыюе бронирование обеспечивало различную степень защиты палубы на различных её участках.

Палуба полубака от барбета башни "А” и до барбета башни “Y” имела толщину бронирования 19-25,4 мм, но в средней части корпуса её забронировали только в районебортов.

Верхнюю палубу покрыли 25,4-мм броневыми листами на участке от носовой поперечной переборки до барбета башни “Y”. Остальная часть верхней палубы была небронирована.

Первоначально главная(бронированная)палуба имела толщину 19 мм в плоской части и 25,4 мм на скосах, но после Ютландского боя над погребами боезапаса её толщину увеличили до 44,5-51 мм, дополнительно уложив 25,4-мм броневые плиты. В результате водоизмещение крейсеров возросло на 116 т.

Нижняя палуба имела толщину 25,4 мм впереди барбета башни “А” от носовой переборки до форштевня и от барбета башни “Y” до ахтерштевня, увеличиваясь до 76 мм над рулевыми машинами. Величина суммарного палубного бронирования в разных частях корабля была различной и составляла 76-102 мм.

В средней части корпуса, между верхней и главной палубами проходила вертикальная 19-мм продольная переборка, прикрывавшая дымоходы. Основания дымовой трубы и шахты вентиляции котельных отделений имели 25,4-38-мм бронирование до палубы полубака. Корпус корабля имел выступающую кривизну ниже ватерлинии. Двойные борта ниже броневых полок (шельфов) выдавались наружу, кругообразно изгибалось ниже скосов главной(бронированной)палубы, но, так же, как и на “Ринауне”, корпус не имел настоящих булей. Неглубокие були уходили на 3,66 м внутрь корпуса и располагались по длине всех погребов боезапаса, котельных и машинных отделений за тремя продольными переборками.

Во время постройки кораблей в этих же районах с обоих бортов установили дополнительную продольную противоторпедную переборку толщиной 25,4-38 мм, протянувшуюся между барбетами, и по высоте от днища до главной палубы, и отделявшую бортовые були от средней части корпуса. Но так как её расположили внутри бортовой части машинного отделения, она была только частично эффективна при затоплении. Эти переборки замыкались 25,4-мм траверзами, доходившими до верхней палубы в носовой части и главной в корме.

Бронирование “Фьюриеса” осуществили в основном как на “Корейджесе”, но все стенки орудийных башен из “крупповской” цементированной брони имели кругом одинаковую толщину 229 мм и крышу 127 мм, а дополнительную ширину корпуса заняли неглубокие були.

В период составления технического задания на проектирование “Корейджеса” и “Глориеса” Совет Адмиралтейства внёс требование достижения 32-узловой скорости хода для обеспечения преимущества в скорости над любым германским кораблем. Для “Фьюриеса” посчитали достаточной скорость хода 31,5 уз. при той же мощности машин.

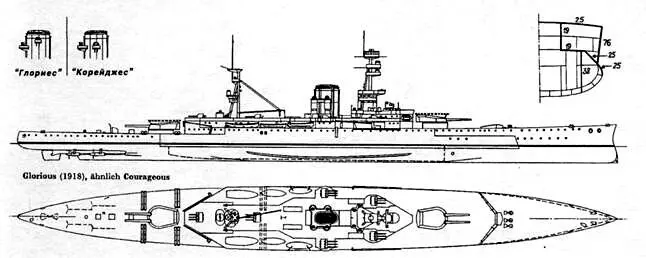

Линейный крейсер “Глориес”. 1910 г. (наружный вид, вид сверху и сечение в районе миделя с указанием бронирования)

Требование такой высокой скорости хода исходило из желания Совета Адмиралтейства получить корабли, превосходящие в скорости не только немецкие дредноуты, линейные и лёгкие крейсера, но даже эскадренные миноносцы, если только на море не стоял штиль, что для Северного моря было очень редким явлением.

По расчетам специалистов получалось, что для достижения такой скорости хода вполне хватало мощности энергетической установки в 90000 л.с., однако, фактически, все крейсера, довольно легко развивая указанную мощность, с трудом приблизились к расчетной скорости хода. Для этого потребовалось форсировать мощность энергетической установки свыше 90000 л.с.

Для выполнения этого условия впервые на крупных британских военных кораблях решили установить водотрубные котлы с водогрейными трубками малого диаметра, что обусловило увеличение мощности, по крайней мере, на 30% по сравнению с прежними котлами с водогрейными трубками большого диаметра. Кроме того, крейсера пятого поколения были первыми крупными британскими кораблями, оснащенными главными турбинами с редукторами с зубчатым зацеплением. Энергетическая установка крейсеров была точно такая же, как у лёгкого крейсера “Чемпион”, но установленная двумя комплектами при наличии 18 котлов вместо 8, чтобы можно было вращать четыре вала.
