Валерий Мужеников - Линейные крейсера Англии. Часть IV. 1915-1945 гг.

Это решение показало, что Королевский флот начал наконец-то отдавать себе отчёт в преимуществе более современной энергетической установки, состоящей из комбинации 18-ти водотрубных котлов с водогрейными трубками малого диаметра и турбин с редукторами с двойной геликоидной передачей, позволяющей крейсерам типа “Корейджес” легко развивать 90000 л.с., по сравнению с 42-мя водотрубными котлами с водогрейными трубками большого диаметра, необходимыми для обеспечения мощности в 112000 л.с. на линейных крейсерах типа “Ринаун”. Эта особенность проекта знаменовала окончательную победу начальника отдела военного кораблестроения и начальника инженерно-технической службы флота, которые в течение нескольких лет в Совете Адмиралтейства настаивали на замене прежней неэкономичной энергетической установки. Главным нововведением явилось использование высокооборотных турбин малого диаметра вместо турбин большого диаметра.

На всех трёх крейсерах в трёх расположенных линейно одной группой котельных отделениях (КО), длина которых была приблизительно одинаковой и достигала 12,2 м, установили 18 котлов типа Ярроу, обеспечивающих давление пара 16,5 кгс/кв.см. В каждом КО размещалось по 6 котлов. Дымоходы всех КО выходили в одну широкую дымовую трубу.

На всех трёх крейсерах турбины располагались попарно в двух практически одинаковых машинных отделениях (МО), разделенных пополам проходящей по диаметральной плоскости продольной переборкой. Длина обоих МО составляла 12,8 м (на “Фьюриесе” носового 12,7 м). В каждой такой половине МО размещалось по одному комплекту турбин Парсонса с приводом через зубчатый редуктор на гребной вал. Для “Корейджеса” их изготовила фирма Парсонса, а для “Глориеса” – верфь-строитель корабля. Турбины приводили в действие четыре трёхлопастных винта.

На “Фьюриесе” в каждой такой половине МО размещалось по одному комплекту паровых турбин Броун- Кертиса, изготовленных компанией “Вальзенд слипвей”, которые оказались тяжелее, чем турбины Парсонса.

В энергетическую установку входили четыре комплекта турбин с приводом на гребные валы через зубчатый редуктор. Каждый комплект включал турбины высокого и низкого давления переднего и заднего хода. Турбины высокого давления переднего и заднего хода, размещенные в одном кожухе, вращали наружные валы. Турбина низкого давления, расположенная в половине переднего МО, вращала правый внутренний вал, а турбина низкого давления, расположенная в половине заднего МО, левый внутренний вал. Каждая половина МО имела свой главный и дополнительный конденсатор.

Линейный крейсер “Фьюриес”. 1918 г. (наружный вид и сечение в районе миделя с указанием бронирования)

Котельные отделения протянулись на 36,6 м (15,3% полной длины корабля), машинные на 25,6 м (10,6% полной длины корабля), занимая по длине, соответственно, на 22,3 м и 7,9 м меньше, чем на “Ринауне”.

Проектная мощность на валах линейных крейсеров типа “Корейджес” составляла 90000 л.с. или 3,93 л.с./т полного водоизмещения, против 112000 л.с. и 3,63 л.с./т у “Ринауна”, что при проектном нормальном водоизмещении 17400 т должно было обеспечивать кораблю скорость хода 32 уз. (согласно Braer [4], 30 уз.). Энергетическая установка “Фьюриеса”, согласно Braer [4], должна была развивать 94000 л.с. и 3,14 л.с./т полного водоизмещения, обеспечивая кораблю скорость хода 31,5 уз. Удельный вес энергетической установки линейных крейсеров типа “Корейджес” составил 26,1 кг/л.с., “Фьюриеса”, согласно Burt [3], 33,7 кг/л.с., Braer [4], 23,4 кг/л.с.

Только “Глориес” испытывали пробегом на Арранской мерной миле. Он развил мощность турбин 88550 л.с. (98,4%] от проектной), что при нормальном водоизмещении 17400 т и частоте вращения гребных валов в среднем 327,5 об/мин. обеспечило кораблю скорость хода 31,25 уз. Так что при нормальном водоизмещении и при полной мощности энергетической установки можно было попытаться достичь 32 уз. “Фьюриес” не испытывался пробегом на мерной миле, хотя проектную мощность на валах достигли при частоте вращения гребных валов в среднем 329 об/мин, соответствующих 2572 об/мин турбины высокого давления и 1376 об/мин турбины низкого давления.

Объявленный запас топлива при нормальном водоизмещении составлял 750 т нефти, полный запас, согласно Conway [1], Burt [3] и Braer [4], составлял для “Корейджеса” и “Глориеса” 3160 т нефти, для “Фьюриеса” 3393 т. Расчётная дальность плавания составляла 6000 миль при скорости хода 20 уз. В ходе испытаний определили расход топлива, который при полной мощности энергетической установки для “Корейджеса” составлял 1031 т в сутки, а для “Фьюриеса” 1014 т.

Метацентрическая высота “Корейджеса” при нормальном водоизмещении составляла 1,17 м (для “Рипалса” 1,05 м), при полном водоизмещении 1,77 м. Расчётная метацентрическая высота “Фьюриеса” при нормальном водоизмещении определялась как 1,37 м, при полном водоизмещении максимальным запасом топлива 1,92 м.

На каждом крейсере имелось по два отдельно выгороженных закрытых сигнальных поста. На “Корейджесе” и “Глориесе” дальномеры располагались следующим образом: три с базой 4,57 м по одному на башнях “А” и “Y”, третий на передней боевой рубке; два с базой 2,74 м на заднем боевом посту управления торпедной стрельбой и в корректировочном посту на площадке марса фок- мачты; один зенитный с базой 2,0 м на переднем мостике.

На каждом крейсере имелся один полубалансирный руль, по три 7,62 т адмиралтейских становых якоря и по одному 3,05-т кормовому якорю.

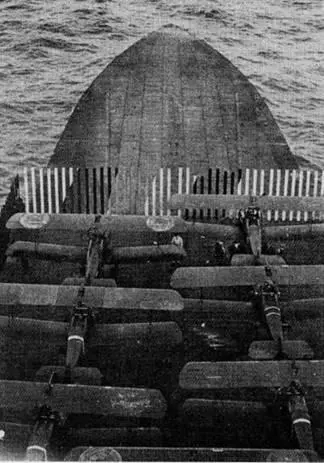

Носовая полетная палуба на линейном крейсере “Фьюриес”

Имелись следующие средства радиосвязи: в главной радиорубке радиостанции типа “1-16”, в запасной радиорубке типа “2”.

Весовая нагрузка первоначальных проектов при нормальном водоизмещении “Корейджеса”, “Глориеса” и “Фьюриес” соответственно составляла (по данным Burt [3] и Braer [4]): корпус и судовые системы 8500 (48,9%), 8345 (43,7%), 7250 (38%), бронирование 2800 (16,1%), 3780 (19,8%), 3259 (17%), машинная установка 2350 (13,5%), 3030 (15,9%), 2200 (11,5%), вооружение с башнями 2250 (12,9%), 2420 (12,7%), 2960 (15,5%), топливо (уголь) 750 (4,3%), 750 (3,9%), 2770 (14,5%), экипаж и провизия 650 (3,7%), 675 (3,5%), 675 (3,5%), запас 100 (0,6%), 100 (0,5 %). Нормальное водоизмещение соответственно 17400 (100%), 19100 (100%) и 19100 (100%).

По внешнему виду э го были прекрасные корабли с одной дымовой трубой и треногими фок- и грот-мачтами. Форма корпуса была очень изящной и очень походила на линейные крейсера типа “Рипаун”. Корабли можно было легко опознать по одной широкой дымовой трубе и двум башням в оконечностях, что придавало им довольно характерный силуэт, непохожий на другие, современные им корабли. Однако эффективность их боевого использования была сомнительной. Посколку “Балтийский план” адмирала Фишера отпал ещё во время достройки кораблей, оказалось трудным найти для них подходящий театр действия и сферу применения. Наконец, приняли решение использовать их в качестве “истребителей лёгких крейсеров”, что совершенно исключало возможность зарекомендовать себя на первоначальном поприще.
