Валерий Мужеников - Броненосцы типа «Кайзер»

На броненосце «Кайзер Карл дер Гроссе» полный запас угля составлял 1013 т, полная ёмкость цистерн с гудроном также 220 т.

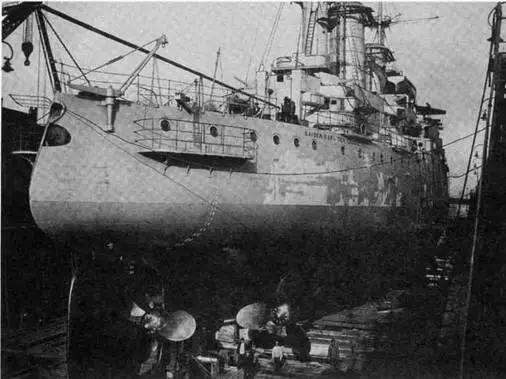

Броненосец “Кайзер Карл дер Гроссе” в доке

Вдоль КО в VI и VIII-м основных отсеках между стенками внутренних коффердамом и КО на длине от 35 до 48 и от 51 до 64 шп. по высоте от внутреннего дна до бронированной палубы также оборудовали водонепроницаемые угольные ямы, уголь из которых через герметичные люки подавался в кочегарки. Вдоль поперечных стенок с обеих сторон КО в VI-м на длине 35-36 и 44-45 шп. и в VIII-м основных отсеках на длине 51-52 и 66-67 шп. оборудовали поперечные водонепроницаемые угольные ямы.

Под угольные ямы также использовали часть самих внутренних коффердамов от промежуточной до бронированной палубы на длине 35- 36 1/2, от 39 до 44, от 51 до 56 и от 58 до 64 шп.На бронированной палубе под угольные ямы использовали часть шахт дымовых труб от 35 до 48 и от 51 до 63 шп. Кроме того, в V-м основном отсеке ещё имелся бункер от 31 до 63 шп. между бронированной и батарейной палубами.

На броненосце «Кайзер Барбаросса» угольные ямы имели приблизительно такую же схему расположения. Под бронированной палубой разместили 633 т, во внутренних коффердамах 60 т. Резервные угольные ямы, снабжённые бронированными крышками, оборудовали на бронированной палубе вдоль ДП между 31 и 48 шп. и 51 и 64 шп. по ширине до внутренних коффердамов. Они могли вместить 265 т угля. В сумме это составляло 958 т при полном проектном запасе угля 990 т. Из них в районе переднего КО ёмкость ям составляла 523 т, заднего КО 435 т. Для размещения оставшихся 42 т угля использовали различные свободные помещения.

Для погрузки угля использовали шлюпбалки, краны для катеров и шлюпок. Для этой же цели на каждом борту имелись три балки на 30/ 31. 53/54 и 66-67 шп. Дополнительно для погрузки угля также использовали 4 лебёдки с электрическим приводом, предназначенные для погрузки боеприпасов, способные поднимать 300 кг груза со скоростью 1 м/с. Для засыпки угля в ямы в верхней палубе имелось 16 горловин для нижних ям и 13 для ям на бронированной палубе, закрываемые бронированными крышками. Из каждой ямы на бронированную палубу выходили трубы для замера температуры угля.

Наибольшая дальность плавания 2940-3585 миль достигалась при скорости хода 9 уз., которая и являлась экономической скоростью хода.

Питание всех электрических устройств на броненосцах «Кайзер Фридрих III» и «Кайзер Вильгельм II» осуществляли пять шунтовых динамомашин производства фирмы «Сименс и Гальске» с паровым приводом напряжением 74 В общей мощностью 320 кВт, на броненосцах «Кайзер Вильгельм дер Г россе», «Кайзер Барбаросса» и «Кайзер Карл дер Гроссе» четыре шунтовые динамомашины с паровым приводом, напряжением 74 В, общей мощностью 240 кВт, по сравнению с 72,6-108 кВт на броненосцах типа «Бранденбург». Дииамомашины обеспечивали электроосвещение всех внутренних помещений, на что требовалось 1115-1200 электролампочек, питание током четырёх прожекторов с силой света по 40000 свечей и 66 электродвигателей для различных механизмов, систем и устройств.

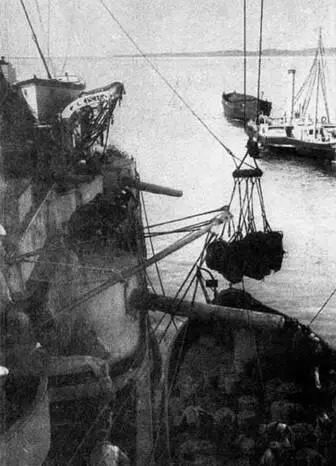

Погрузка угля на одном из броненосцев типа “Кайзер”

На броненосце «Кайзер Вильгельм II» три динамомашины установили в IV-м основном отсеке по ПрБ рядом с главной паровой машиной заднего КО, четвёртую на промежуточной палубе в том же отсеке по ПрБ на 20/21 шп. для питания потребителей для артиллерии и пятую в XI- м основном отсеке на промежуточной палубе рядом с брашпилем для подъёма якоря (якорным шпилем). Из четырёх прожекторов два выдвижных установили на переходном мостике, по одному на фок- и грот-мачте.

Электродвигатели использовали: в качестве приводов лебёдок для погрузки угля, вентиляторов в МО, КО и других помещениях (22-шт), станков (3-шт), в холодильных установках (2-шт), вентиляторов столярных помещений (3-шт). для артиллерии (32-шт). Из последних в качестве приводов подачи боеприпасов во вращающиеся башни 150-мм орудий 6 мощностью по 2 л.с. в специальных устройствах подъёмных механизмов, 6 мощностью по 3 л.с. для поворота этих же башен. Все остальные в погребах боеприпасов: 12 в качестве привода устройств подачи боеприпасов 150-мм казематных орудий, 8 для подъёма беседок с 88-мм снарядами.

На случай аварий и неисправностей подачи электропитания для электрического освещения от динамомашин в помещении рулевых машин на 14-17 шп. по ЛБ на промежуточной палубе для аварийного освещения установили батарею из 42 аккумуляторов фирмы «Хаген-Вестфален».

Корабли обладали превосходной мореходностью, устойчиво держали курс, обладали хорошей маневренностью и очень хорошей поворотливостью. Потеря скорости хода при движении против волнения была незначительной. При отклонении руля в крайнее положение потери скорости хода возрастали до 40%, что вызывало крен до 8°. При бортовой качке креп доходил до 15° с периодом в 12 с.

Дифферентующий момент на единицу осадки (1 м) составлял 13810-13900 тм, поперечная метацентрическая высота 0,917-1,18 м, продольная 133,9-142 м. Остойчивость была максимальная при 34-40° крена и нулевой при 56-60°. Несмотря на известные недостатки, линкоры типа «Кайзер» считались хорошими, хотя и немного медлительными ходоками и в начале ХХ-го столетия сыграли существенную роль в становлении и развитии кайзеровского военно-морского флота.

Согласно Groner [1], на броненосцах «Кайзер Фридрих III» и «Кайзер Вильгельм II» установили один полубалансирный руль без подпятника, что отличало их от кораблей предыдущей постройки. Броненосец «Кайзер Фридрих III» имел перо руля угловатой формы (неправильного прямоугольника). На броненосцах «Кайзер Вильгельм дер Гроссе», «Кайзер Барбаросса» и «Кайзер Карл дер Гроссе» установили один полубалансирный руль с подпятником, как на броненосцах типа «Бранденбург». В 1905 г. в результате аварии линкора «Кайзер Вильгельм дер Гроссе» его руль лишился подпятника, который не стали устанавливать вновь.

Согласно источников [4], [5] и [6], на всех броненосцах установили один полубалансирный руль с подпятником. Полубалансирный руль состоял из рулевой рамы с баллером, крепился на оси и в подпятнике. Раму с баллером (рудерписом) изготавливали из единой стальной отливки. Из-за действия постоянных больших внешних нагрузок рулевую раму заполнили брусом из тикового дерева и обшили 8-мм листовой сталью. На оси руль от проворота закрепили тремя штифтами. Площадь поверхности руля составляла 21,6 кв.м. Руль имел наибольшие размеры: длина с баллером 5,5 м и ширина 5,35 м.

Управление рулём можно было осуществлять с семи постов: с верхнего командого мостика, из передней боевой рубки, из центрального командного поста, из задней боевой рубки, из П-го основного отсека на палубной платформе по ЛБ, из того же отсека на палубной платформе по ПрБ (ручное управление с помощью закреплённых на одной оси четырех штурвальных колёс), из I-го основного отсека в румпельном отделении по ЛБ посредством гидравлики от проходящего в центральном коридоре трубопровода этой системы.
