С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

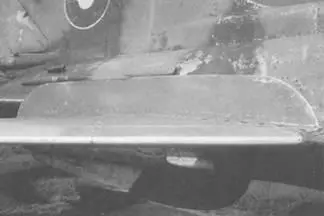

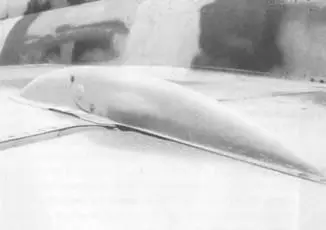

Реоро жесткости на крыле МиГ-21МФ. На всех МиГах разных модификаций оно было одинаковой конструкции.

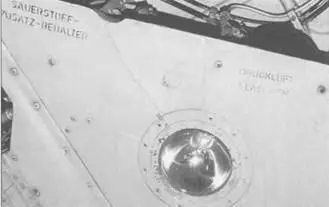

Внизу каждого крыла МиГ-21МФ стояли посадочные огни МПРФ-1А. Они использовались при рулежке самолета. На этом восточногерманском МиГ-21 МФ («красный 687»\серийный 6215), находящийся в авиационном музее Шлейссгейма, советские лампы заменены на американские фирмы General Electric (GE).

Крепление элеронов на каждом крыле МиГ-21МФ были одинаковые. Гидравлические бустеры БУ-45А отклоняли их в пределах +/-20°.

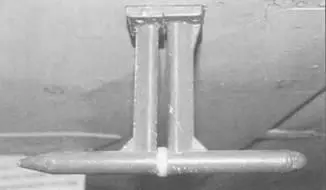

Т-образная дипольная антенна радиоальтиметра РВ-УМ монтировалась на нижней поверхности крыльев. Такие антенны были на МиГ-21МФ, но отсутствовали уже на МиГ-21 бис.

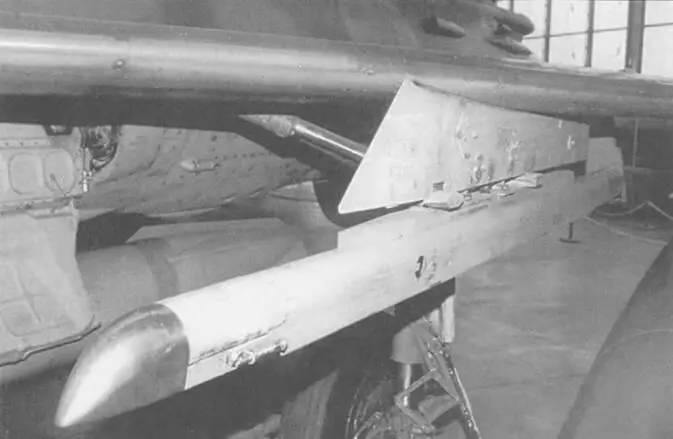

Пусковая установка АПУ-13МТ, которая монтировалась на пилоне БДЗ-60-21Д. С ее помощью запускались УР Р-ЗС. Такие АПУ могли монтироваться на всех четырех пилонах МиГ-21МФ.

В ходе войны в Афганистане несколько авиаполков ВВС СССР использовали МиГ-21МФ в качестве разведчиков. При том на центральном пилоне самолеты несли разведывательный контейнер Д-99, в котором находилась семь фотокамер для плановой съемки. Обычно Д-99 весил 285 кг. Этот МиГ-21МФ («черный 35») из состава 263-й ОРАЭ несет на двух пилонах дополнительные топливные баки. Эскадрилья базировалась на авиабазе Баграм в 1983 году.

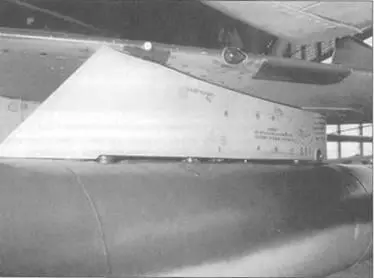

490-литровый топливный бак на левом пилоне МиГ- 21МФ. Топливо подавалось в топливную систему самолета через один одну из точек подвески. МиГ-21 МФ мог нести три таких бака – по одному под крылом и один на центральном пилоне.

Техники 263-й ОРАЭ фотографируются на фоне МиГ- 21 МФ («черный 35»). На самолет подвешен фотоконтейнер Д-99. Номер черный с белой окантовкой. За тактическим номером три изображения Звезды Героя СССР (по всей видимости обозначения вылетов). Этот самолет летал с авиабазы Баграм в 1983 году.

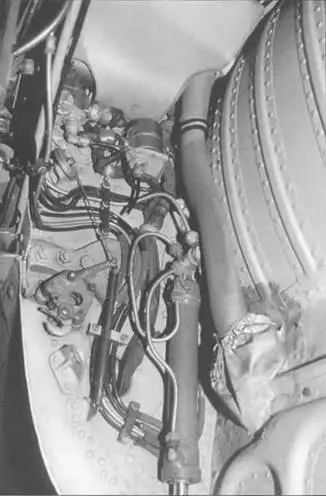

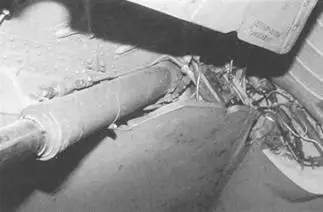

Несколько шлангов гидравлической системы и кабеля электрической хорошо видны на левой створке шасси этого восточногерманского МиГ-21МФ. Обычно основные стойки шасси красились светло-серым.

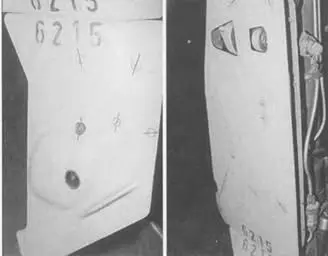

На каждой створке основного шасси был обязательно нанесен тактический номер, как например на этом самолете – 6215. Большая часть створки основного шасси крепилась параллельно. Две небольшие дверцы предназначались для наземного обслуживания.

Ни правой стороне КТ-92Б основного шасси располагался комплекс «Параллелограмм». Именно с его помощью основная стойка разворачивалась на 87°. Туш же располагался сенсор УА-24.

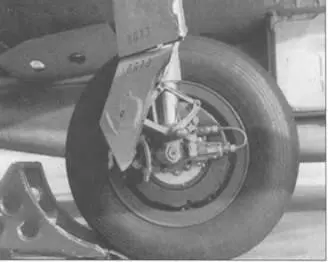

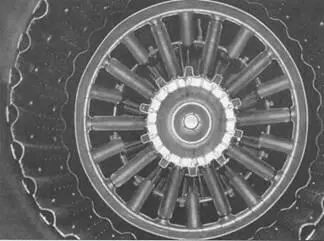

КТ-92Б сфотографировано справа на этом МиГ-21МФ болгарских ВВС. Такое же колесо использовалось на самолетах предыдущих модификаций МиГ-21СММ.

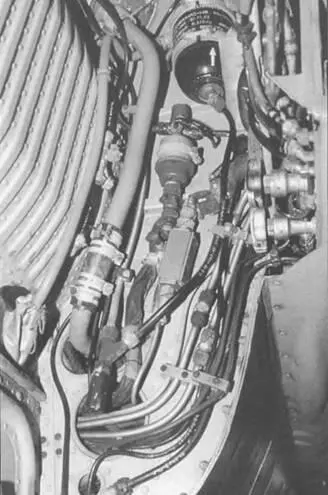

Левая сторона основного шасси МиГ-21МФ. Желтыми в странах Варшавского договора были топливопроводы, синим – кислородная система, черная – сжатый воздух. Стандартизация шла только на пользу наземному персоналу при обслуживании самолета.

Гидравлический толкатель для уборки и выпуска правой стойки шасси.

Площадь конвергентной зоны па двигателе регулировалась гидравлическими активаторами, которые располагались на позиции 2,6 и 10 часов. Открытием и закрытием заслонки регулировалась мощность двигателя на разных режимах полета. Максимальный диаметр на форсаже составлял 906 мм. Температура здесь достигает 740° С.

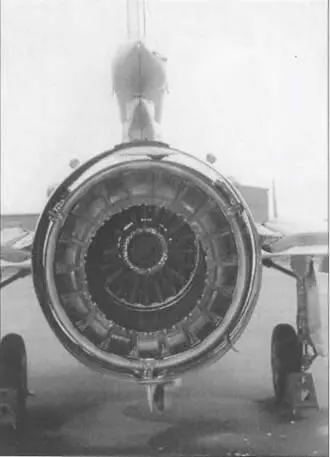

На последней стадии конус двигателя раскрывался максимально. Хорошо видно внутреннее устройство, в том числе лопатки компрессора.

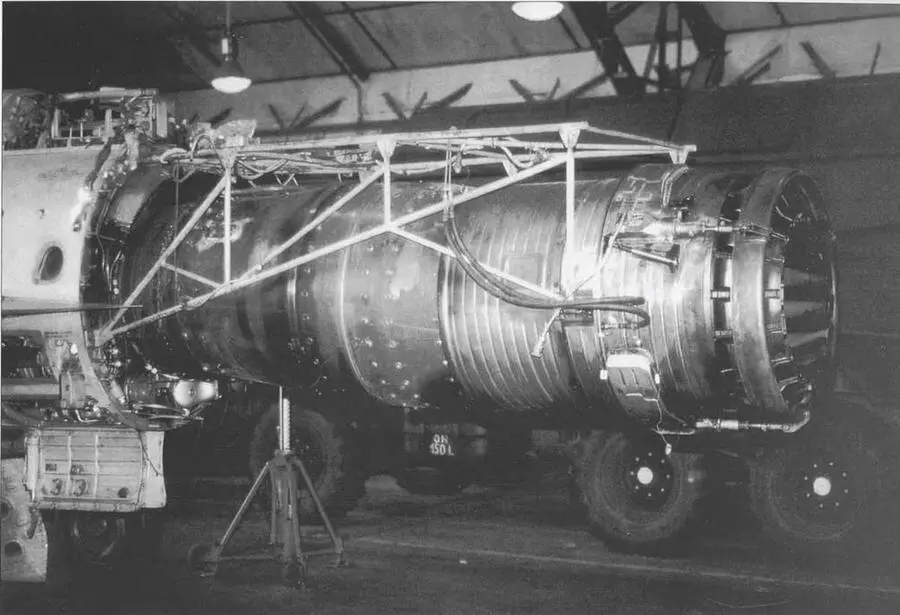

Фотография Р-13-300, снимаемого на капитальный ремонт.

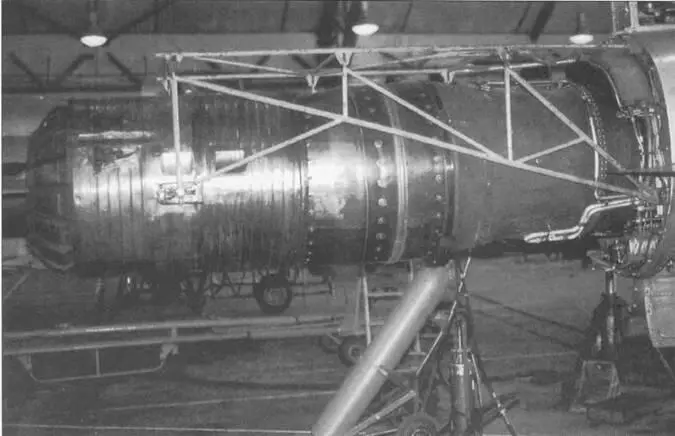

Для обслуживания МиГ-21МФ был намного технологичней чем МиГ-15 и МиГ-17. Задняя часть фюзеляжа полностью снималась и с помощью специального крана двигатель снимался.

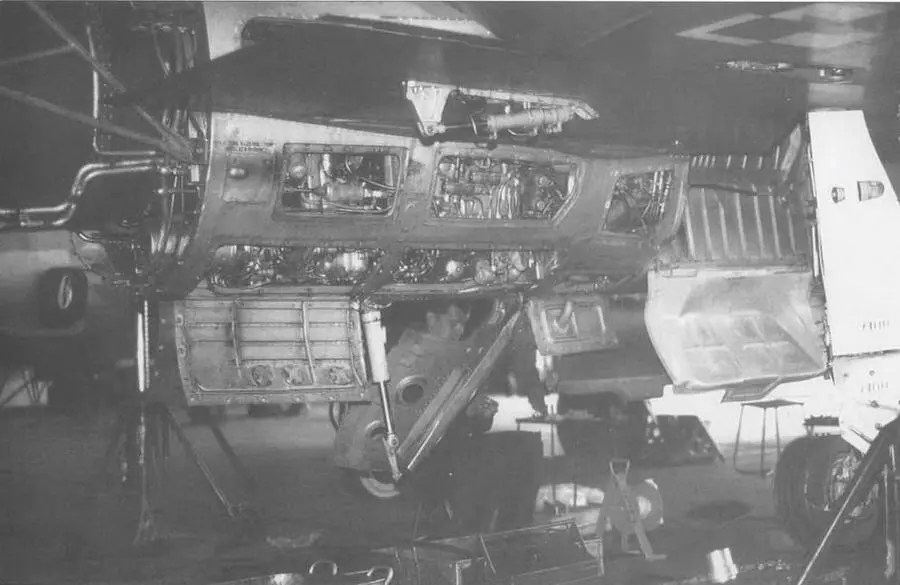

Обслуживание МиГ-21МФ польских ВВС. Все панели сняты. На основной стойки шасси снято колесо КТ-92Б. На самолетах Варшавского пакта использовалась система обозначений шлангов, принятая в Люфтваффе в конце войны. Шланги гидравлической системы окрашивались в серый или оставался цвета натурального металла, пневматической – черный, кислородные шланги и бачки – синие, топливная система – желтая, а система пожаротушения – красные.

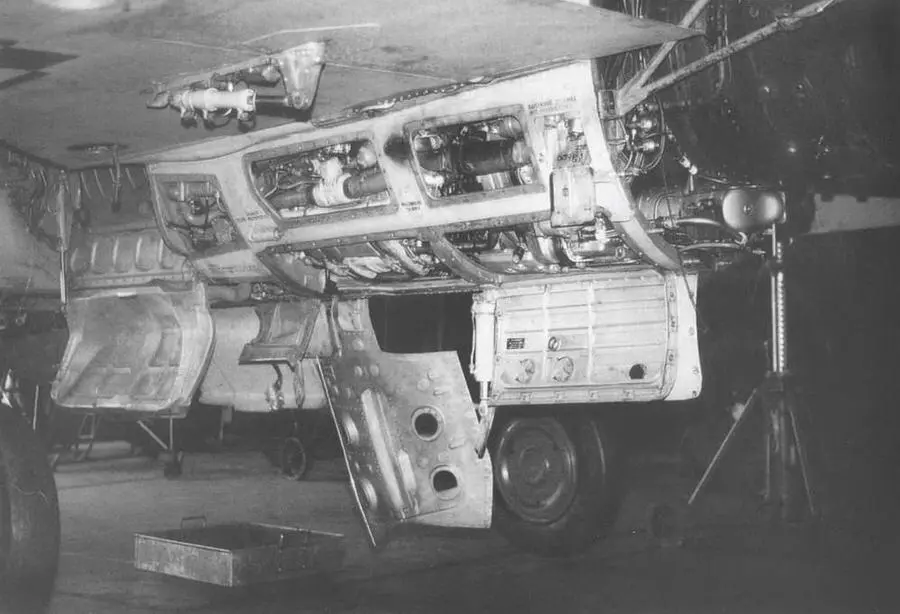

Снятые лючки задней левой части фюзеляжа польского МиГ-21МФ. Основной тормозной щиток полностью опущен. Видны топливопроводы.
