Это была американская разработка. Бульбовидный нос корабля был предложен американским судостроителем адмиралом Тейлором и применялся на ряде построенных в США линейных кораблей (впервые на “Арканзасе”, спущенном на воду в I9l I г.).

Следующие, кто его применили, были немцы. В том, что этот шаг был сделан, заслуга принадлежит инженеру немецкого морского ведомства Шлихтингу, который как руководитель морской экспериментальной лаборатории в Лихтенраде занимался разработкой обводов подводной части корпусов кораблей.

Предположение, что форма бульбовидного носа взаимосвязана с носовым торпедным аппаратом, неверно, поскольку все линейные крейсера имели носовые подводные торпедные аппараты и, начиная с “Лютцова”, такого же калибра, как и у “Макензена”, а именно 600 мм. И существенно более протяженное распространение боковых килей вперед было не причиной, а скорее следствием расположения бульбы. Это придавало корпусу при доковании значительно меньшие нагрузки.

Образование бульбообразной формы носа корабля фактически привело к следующему. Сопротивление движению заметно уменьшилось, как и считалось, согласно публикации Тейлора, и было подтверждено немецкими опытами с моделями судов. Кроме того, благодаря бульбе с ее объемом в 200 куб.м, центр тяжести корабля существенно передвинулся в нос, и тем самым стало возможно (поскольку передние башни и одновременно надстройки мостика вместе с машинной установкой удалось также значительно сдвинуть в нос) создать место для новых отделений торпедных аппаратов за барбетом башни “Д”. Перенос центра тяжести без носовой бульбы, только за счет более совершенного образования формы носовой части должен был вызвать значительное увеличение сопротивления движению.

Одновременно изменение положения центра плавучести также привело к тому, что дейдвуды гребных валов, которые на предыдущих кораблях доходили до винтов и имели значительную протяженность, теперь можно было укоротить и тем самым уменьшить их вес. Валы были вынесены своими задними концами только через свободно расположенные кронштейны. Такое расположение, по сравнению с прежним конструктивным решением, значительно уменьшало сопротивление и позднее применялось на скоростных торговых судах.

Вместо двух рулей, расположенных один за другим, как на линейных крейсерах от “Мольтке” до “Гинденбурга”, были установлены два параллельных руля, как на “Фон-дер-Танне” и всех линкорах германской постройки. При расположении рулей друг за другом можно было надеяться, что в случае торпедного попадания в корму не все рули сразу будут выведены из строя.

С этого проекта рули размещали параллельно из-за недостатка места под помещение для рулевых машин на более узких линейных крейсерах, чем на более широких немецких линкорах. Но расположенные рядом и находящиеся в зоне действия создаваемых винтами потоков воды рули показывали значительно лучшую управляемость, в то время как передний (из расположенных друг за другом рулей) был практически неэффективен, что подтвердили испытания моделей.

При проектировании “Линейного крейсера 1914 г.” в противоположность своим предшественникам, новый тип получил сплошную верхнюю бронированную палубу, проходящую через весь корабль, наличие которой являлось предметом многократного обсуждения.

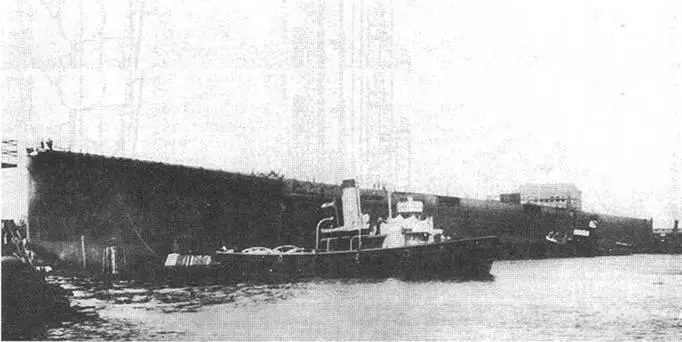

“Эрзац Блюхер” -“Граф Шпее” во время спуска на воду. 15 сентября 1917 г.

В связи с этим важно особо отметить, что у предыдущих типов линейных крейсеров при высоких скоростях хода кормовая часть корабля заливалась уже при спокойном состоянии моря. Еще 14 сентября 1912 г. морской министр Тирпиц информировал, что во время перехода “Мольтке” в Америку выявившаяся недостаточная высота надводного борта, главным образом в его кормовой части, препятствует использованию линейного крейсера в открытом океане.

В самом деле, надводный борт в кормовой части “Мольтке” составлял 4 м, “Зейдлица” – 3,8 м и “Дерфлингера” – 4,3 м, что было слишком мало. Линейным крейсерам при использовании их на просторах Атлантики, с чем нужно было считаться больше, чем с появлением там линейных караблей, необходимо было иметь такой же надводный борт, как и у линкоров типа “Кайзер”. Впрочем, у только что названных линейных крейсеров при их высокой скорости хода и соответственно перетяжеленной корме кормовую часть заливало водой даже при спокойном море. Такой же печальный опыт имели и англичане со своими линейными крейсерами “Ринаун” и “Рипалз”.

Несмотря на это, общий морской департамент “А” сначала высказался против установки верхней палубы, поскольку это увеличивало силуэт корабля, представляя для противника более заметную цель. Увеличение силуэта корабля бесспорно являлось его значительным недостатком, возникающее при этом смещение тяжелых массогабаритных частей надстройки сказывалось самым неудачным образом, но все же пришли к решению об установке проходящей через весь корпус бронированной палубы.

По проекту корабль имел высоту надводного борта в носовой части 8,5 м, в середине 6,6 м и у кормы 5,7 м. Это позволяло ожидать достаточно хорошие мореходные качества. Поэтому, по сравнению с носовыми частями других кораблей, ватерлиния “Макензена” была более заметна и имела резко выраженный S-образный поворот. Подъем днища в носовой части не был таким крутым, как у “Гинденбурга”.

У “Макензена” башня “А” имела высоту ведения огня 9,2 м над ватерлинией, в то время как у “Дерфлингера” эта величина составляла только 8,2 м, поскольку его верхнюю палубу в носовой части опустили для лучшей остойчивости, чтобы передние башни можно было установить как можно ниже. У “Макензена” башня была значительно тяжелее и находилась на верхней палубе. Так как отношение L/B было еще большим, Метацентрическая высота была ниже, чем у “Дерфлингера”. Но она все же оставалась еще достаточно большой, поскольку в немецком военно-морском флоте всегда стремились обеспечить высокую остойчивость корабля. С другой стороны, удлинение периода качки при малой метацентрической высоте содействовало улучшению мореходных качеств.

Красиво закругленная бортовая линия палубы “Дерфлингера” была благодаря этому образована так, что пониженная в середине корабля батарейная палуба могла иметь достаточный надводный борт только у форштевня. У “Макензена”, напротив, бортовая линия верхней палубы шла к носовой и кормовой частям, при этом не требовалась сильно выгнутая кривая. Фактически верхняя палуба представляла собой на большей части длины корабля прямую, поднимающуюся от кормы до форштевня и только у форштевня имеющую легкий изгиб. Поэтому весь корабль в целом имел, вероятно, мало общих с “Дерфлингером” элементов, но внешне был похож на него.
