Сергей Сулига - Линейные корабли «Ришелье» и «Жан Бар»

Линкоры типа "Ришелье" имели одну из наиболее эффективных систем защиты во все времена. Практически она повторяла систему защиты, введенную на "Дюнкерке", только толщина брони и наклон пояса были увеличены.

По проекту зона неуязвимости от собственных 380- мм/45 орудий простиралась от 18800 м – максимальной дистанции, на которой снаряды еще могли пробить пояс, до 29800 м, свыше которой уже начиналась пробиваться палуба. Палубная броня рассчитывалась на противостояние 500-кг бомбе, сброшенной с высоты 4700 м.

Вертикальная броня. Сравнительно короткая цитадель имела прекрасную защиту от снарядов. Длина её на первых трех кораблях равнялась 131,45 м (54,2% от длины по ВЛ), а на "Гаскони" – 135,1 м

(55,8%). Вне цитадели достаточное мощное броневое прикрытие имели рулевые машины в корме, валы и боевая рубка. В носу от цитадели до форпика проходила противоосколочная палуба, а большой отсек непосредственно перед передним броневым траверзом был заполнен водоотталкивающим материалом, как и бортовые отсеки между внешней обшивкой корпуса и броней отодвинутого внутрь пояса.

Наклон 330-мм пояса на 15,24° от вертикали повышал его эффективную сопротивляемость (с учетом внешней обшивки и 18-мм подкладки из стали специальной обработки – STS) до 478 мм вертикальной брони при курсовом угле 90° и строго горизонтальной траектории снаряда. При угле встречи снаряда 10° сопротивляемость повышалась до 546 мм. Высота пояса над ВЛ при проектной осадке 9,17 м составляла 3,4 м, а под ВЛ он опускался на 2,56 м. Начиная с 1,5 м ниже ВЛ его толщина постепенно уменьшалась до 170 мм на нижней кромке. Столь большое углубление пояса являлось ответом на критику проекта "Нельсона" и должно было обеспечивать защиту корпуса от нырнувших у борта снарядов.

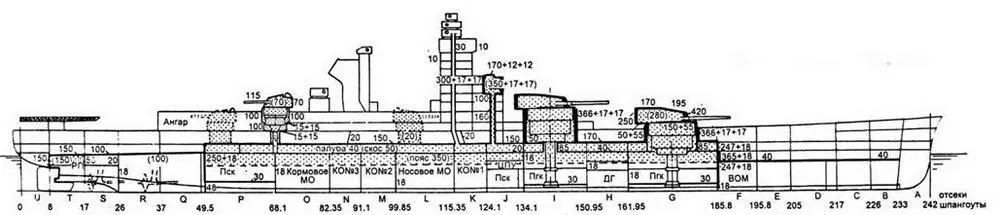

"Ришелье" по проекту 1935 года;

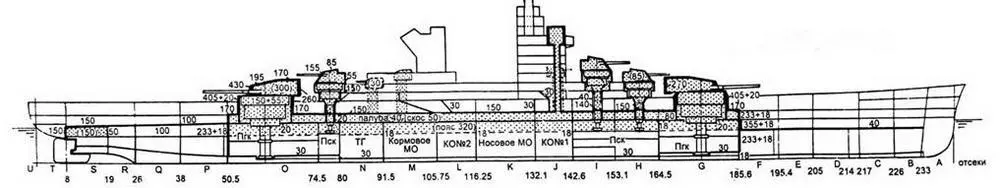

"Ришелье" по окончательному проекту, 1940 год;

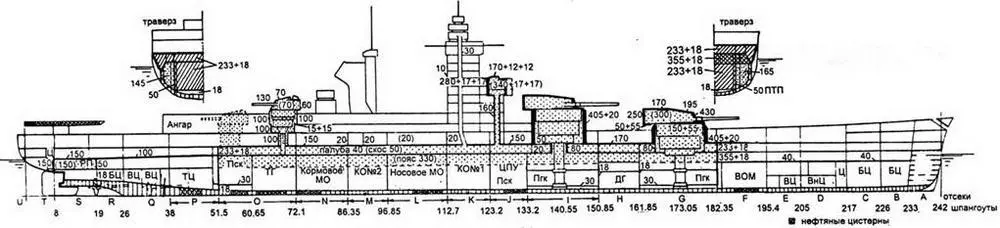

"Гасконь" по проекту Остальное бронирование как на "Ришелье"

Толщина брони дана в миллиметрах (в скобках указана вертикальная броня в плоскости, параллельной плоскости чертежа). Принятые сокращения: МО, КО – машинное и котельное отделения, Пгк и Пск – погреба главного и среднего калибра, ЦПУ – центральный пост управления; ТГ и ДГ – отсеки турбо- и дизель-генераторов, Ц – цепной ящик; ВОМ – водоотталкивающий материал; БЦ, ВЦ, ВнЦ и ТЦ – балластная, водяная, винная и топливная цистерны; РП – рулевой привод.

Имелось три броневых траверза: два на концах цитадели и третий – сзади отсека рулевых машин. Толщина последнего, как и примыкавших к нему стен, была единой (150 мм), но у траверзов цитадели она варьировалась в зависимости от ожидаемых углов падения 380-мм снарядов и толщины конструктивных элементов и брони, прикрывающих доступ к жизненно важным частям корабля. Между броневыми палубами толщина носового равнялась 233 мм (+18 мм подкладки из STS), ниже для защиты погребов 1-й башни она увеличивалась до 355 мм (+18 мм подкладки), но под носовой противоосколочной палубой снова возвращалась к прежним 233+18 мм. Вне противоторпедных переборок (ПТП) с бортов толщина траверза уменьшалась до 165 мм, поскольку считалось, что при пробитии этой его части снаряд далее под очень невыгодным углом встречал несколько переборок системы ПТЗ. Кормовой траверз цитадели имел толщину 233+18 мм за исключением частей вне ПТП и ниже скоса, где он утоньчался до 145 мм. Такое уменьшение брони кормового траверза принималось в предположении, что эти корабли всегда будут держать противника на носовых курсовых углах.

Мощную защиту имели башни и барбеты ГК. Пол боевого отделения набирался из двухслойной брони 150+55 мм, что в сочетании с броней крыши (170-195 мм) и стен (лоб 430, бока 300 мм, тыл 270 мм у 1-й и 260 мм у 2-й) давало отличную защиту погребов от бомб и снарядов. Толщина брони боевого отделения выбиралась на основании многочисленных расчетов и экспериментов, проводимых для определения наилучшей возможной защиты в пределах заданного водоизмещения. Прикрывавшие подачу боезапаса барбеты (внутренний диаметр 13,3 м) имели закаленные 405-мм плиты на 20-мм подкладке по всей окружности, но под главной бронепалубой их толщина составляла всего 80 мм. По другим данным толщина барбетов в окончательном проекте '‘Ришелье" составляла только 355+17+17 мм.

Бронирование башен СК на всех линкорах являлось слабым местом и корабли типа "Ришелье" не стали исключением. Здесь невозможно было совместить два требования: защиту от тяжелых снарядов и бомб и высокую подвижность этих башен для ведения огня по быстро перемещающимся надводным и воздушным целям. От огня же орудий среднего калибра защита была вполне достаточной: 130-мм лобовые плиты (по другим данным 115 мм), 70-мм стены и крыша, 60-мм тыл, 100-мм барбеты.

Зато боевую рубку французы предпочитали защищать хорошо. Её стены имели толщину 340 мм плюс два слоя подкладки по 17 мм и только на кормовом сегменте – 280+17+17 мм; крыша – 170+12+12, пол – 100 мм. Между рубкой и цитаделью проходила броневая 160-мм труба, которая защищала все идущие в центральный пост коммуникации.

Противоосколочная защита. Воздухозаборники и дымоход выше главной бронепалубы прикрывались 20-мм броневыми плитами, а все соответствующие отверстия в этой палубе – специальными броневыми колосниками. Внешние стены носовой надстройки и ограждения дальномеров выполнялись из 10 мм STS – больше для защиты от дульных газов, чем от осколков. Хотя и этого хватало против осколков малокалиберных снарядов и 50-кг бомб при их разрыве не ближе 50 м (для 500-кг бомб не ближе 75 м). Защиту коммуникаций внутри надстройки обеспечивал колодец с 30-мм стенками. Важные отсеки выше броневых палуб получили 6,7-мм стены, а доступ в них осуществлялся через двери и люки с высокими комингсами. Носовой траверз рулевого отделения (шп.19) имел толщину 50 мм.

Горизонтальная защита. На протяжении цитадели проходили две броневые палубы из STS: главная, примыкавшая к верхней кромке пояса и имевшая толщину 170 мм над погребами ГК и 150 мм над механизмами и погребами СК; 40-мм нижняя, которая имела 50-мм скосы под углом 49,5°, опускавшиеся к нижней кромке пояса. Нижняя палуба считалась противоосколочной, а её скосы усиливали бортовую защиту от снарядов. Подобное расположение палуб давало хорошую опору главному поясу, а также они являлись несущими элементами набора корпуса. В корму от цитадели на уровне нижней проходила 100- мм палуба со скосами у бортов под углом 45°, толщина которой над отсеком рулевых машин увеличивалась до 150 мм. Скосы компенсировали отсутствие в этом месте бортовой брони. В нос от цитадели ниже ВЛ проходила 40-мм противоосколочная палуба. Нижняя же бронепалуба цитадели по проекту должна была находиться на 0,98 м выше ВЛ.
