Анатолий Артемьев - Противолодочные самолеты

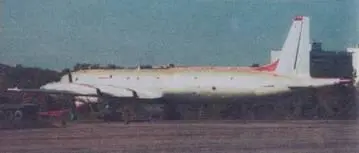

Самолет Ил-38, вид справа

В соответствии с постановлением ЦК КПСС и Совета Министров от 11 декабря 1959 г. № 1335-594 разработку бортового оборудования РГАС системы поиска и обнаружения ПЛ «Беркут» возложили на НИИ-131 МРП, а ответственным за создание буев назначили НИИ-753 МСП.

Постановлением ЦК КПСС и Совета министров от 18 июня 1960 г. № 640-261 разработку противолодочного самолета Ил-38 поручили ОКБ-240 ГКАТ. В соответствии с этим документом первый экземпляр самолета Ил-38 (без противолодочного оружия) следовало представить во втором квартале 1962 г.

Тактико-технические требования к самолету главком ВМФ утвердил 4 мая 1961 г. Их подписали заместитель главкома ВВС по вооружению и заместитель командующего авиацией ВМФ генерал-лейтенант авиации И. И. Борзов, назначенный председателем государственной комиссии по самолету Ил-38.

В 1961 г. в ОКБ-240 состоялась защита эскизнотехнического проекта самолета Ил-38 с системой «Беркут». В соответствии с рекомендациями, обоснованными в НИР «Айсберг», считалось, что самолеты Ил-38 будут использоваться для поиска ПЛАРБ одиночно и малыми группами, преимущественно в Норвежском море. Возможность их применения на Тихом океане на этом этапе не рассматривалась. Присутствующим показалось необычным отсутствие на самолете пушечного оборонительного вооружения, которое в соответствии с требованиями ВВС должен иметь каждый военный самолет. Генеральный конструктор высказал мнение, что то оружие, которое имеется, не обеспечивает оборону от истребителей, и представлялось бы целесообразным снабдить самолет ракетами класса «воздух-воздух», но таких пока не существует. Его поддержал заместитель командующего авиацией ВМФ генерал-лейтенант авиации И. И. Борзов, считавшии, чтоИл-38 будут использоваться в районах, недосягаемых для истребителей, что, как показало время, оказалось далеко от истины. Тем не менее, принимая во внимание очевидный исход встречи противолодочного самолета с истребителем, решение не устанавливать на Ил-38 оборонительное вооружение можно считать вполне оправданным. При этом некоторые надежды возлагали на станцию активных электронных помех СПС-100, которая, как показало дальнейшее, оказалась неэффективной против РАС современных истребителей, в которых стал использоваться режим работы «сопровождений на проходе»; а нё «автосопровождение».

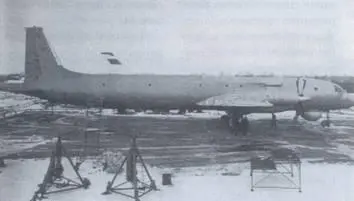

Самолет Ил-38 с тягачом для буксировки

Высказывались также предложения о вооружении Ил-38 ракетами класса «воздух-поверхность». Но и это предложение Генеральный конструктор не принял к рассмотрению. Против оборудования самолета аппаратурой радиотехнической разведки высказался генерал Борзов, который являлся сторонником очень узкой противолодочной специализации, полагая, что в противном случае Ил-38 будут использовать для решения широкого круга задач по указанию флотских руководителей. Безусловно, разведывательное оборудование способствовало бы и решению противолодочных задач. Обсуждались и другие вопросы, особенно связанные с безопасностью полета и загруженностью экипажа.

Проектирование самолета велось под руководством С. В. Ильюшина, ответственным по программе Ил-38 был Я. А. Кутепов.

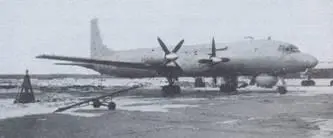

Самолет Ил-38, вид 3/4 справа, спереди

Самолет Ил-18В, на базе которого велась разработка Ил-38, в связи с конструктивно-компоновочными особенностями существенно доработали: крыло сдвинули вперед на три метра; изменили конструкцию фюзеляжа и топливной системы за счет установки дополнительных баков, увеличили длину самолета из-за хвостовой штанги.

Самолет Ил-38 по аэродинамической схеме является монопланом с низкорасположенным трапециевидным крылом и однокилевым хвостовым оперением.

Фюзеляж самолета (максимальный диаметр 3,5 м), балочной конструкции круглого поперечного сечения, состоит из герметичной и негерметичной частей. В герметичной находится весьма тесная кабина экипажа объемом 28 м³ , разделенная на два отсека. Передний – для двух летчиков, штурмана корабля, бортинженера, радиста. Во втором отсеке размещаются штурман-оператор РЛС, оператор самолетного приемно-индикаторного устройства (СПИУ) системы «Беркут». Здесь же расположена откидная койка, буфет, стол, санузел. Все члены экипажа в аварийной ситуации могли покинуть самолет через нижний люк.

В негерметичной части фюзеляжа внизу перед центропланом и за ним находятся передний и задний грузоотсеки, предназначенные для размещения средств поиска и поражения ПЛ, в соответствии с одним из вариантов загрузки общим весом 5370 кг (в перегрузочном варианте – 8000 кг).

Над передним грузоотсеком размещен контейнер для двух мягких топливных баков общей емкостью 4 200 л. За ним отсек ЦВМ с блоком связи, в хвостовой части фюзеляжа – вспомогательная силовая установка ТГ-16 для автономного запуска двигателей. Фюзеляж длиной 40,07 м заканчивается хвостовой балкой, в которой размещается магниточувствительный блок магнитометра длиной 5,60 м.

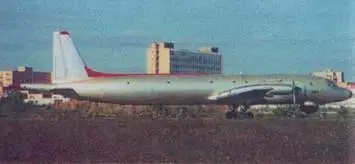

Самолет Ил-38, вид справа

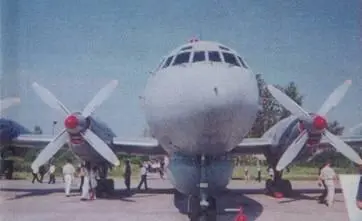

Вид спереди, крупный план

Крыло самолета Ил-38 состоит из центроплана и двух отъемных частей. Основная часть крыла – кессон, образованный двумя лонжеронами, обшивкой и средними частями нервюр. Отсеки в подфюзеляжной части центроплана между левой и правой нервюрами, а в отъемной части крыла между лонжеронами, загерметизированы и используются в качестве емкостей для топлива. Мягкие топливные баки размещены также в контейнерах во внешней части крыла. К центроплану крепятся четыре гондолы двигателей.

Крыло снабжено закрылками и элеронами цельнометаллической конструкции. Закрылки двухщелевые с дефлектором, выдвигаются и отклоняются с помощью электромеханизмов.

Оперение самолета – однокилевое, стабилизатор и киль трехлонжеронной конструкции трапециевидной формы, носки снабжены электрообогревом. У задней кромки руля направления находятся пружины сервокомпенсатора и триммер, на рулях высоты только триммеры.

Силовая установка самолета состоит из четырех турбовинтовых двигателей АИ-20 конструкции А. Г. Ивченко. С 1965 г, на самолетах устанавливались двигатели АИ-20М серии 6И с воздушными винтами АВ-64 серии 04А диаметром 4,5 м.
