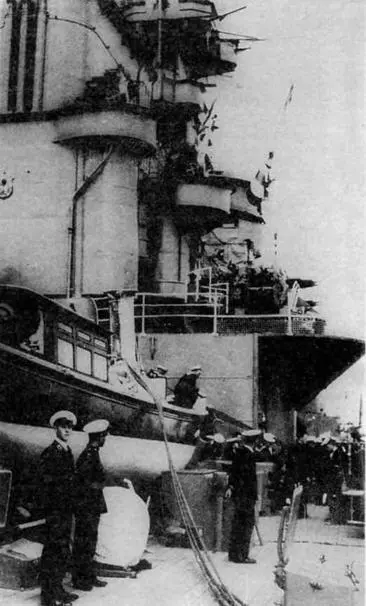

На палубе "Бархэма". 1937 г.

Изменены мостики: увеличен адмиральский, но, в отличие от "Уорспайта", он продолжен вперед. Снята фор-марс-стеньга, главная антенна закреплена на фор-марсе сзади, на задней оконечности фор-марса укреплена вращающаяся средневолновая пеленгаторная антенна. Кормовой пост управления торпедной стрельбой демонтирован, на том же месте, но палубой выше сооружен более легкий. Прежний бронированный дальномер оставлен. Перестроена и повышена кормовая надстройка. Установлена радиосвязь ближнего действия с антеннами на прожекторной площадке у дымовой трубы. Объединены дымовые трубы. Сооружено стартовое устройство для самолета на третьей ("X") башне. Емкости для авиационного бензина установлены на палубе бака по сторонам от грот-мачты.

3. "Малайя". Первые два 102-мм зенитных орудия были установлены в апреле-мае 1924 г. Одновременно были демонтированы 76,2-мм орудия и прожекторный пост на грот-мачте. Вторая пара 102-мм орудий, пост управления зенитным огнем, новый фор-марс и фор-марс-стеньга установлены во время пребывания на верфи в июле- сентябре 1926 г. Тогда же был перемещен пост управления огнем главного калибра. Установлена аппаратура ближней радиосвязи.

В 1927 г. выяснилось, что передние части булей на "Уорспайте" и "Куин Элизабет" дают течь. В связи с этим была изменена форма булей: их оконечности стали закругленными, а не плоскими, как прежде, что облегчало применение сварных работ. Кроме того, было предложено заполнить оконечности булей деревом, а их верхний край в передней части изогнуть вниз, как на линкорах типа "Роял Соверен".

4 января 1928 г. директор кораблестроительного отдела Адмиралтейства осмотрел деревянную модель передней части модифицированного буля. Он одобрил изменение его формы и усиление крепления с корпусом, а, кроме того, предложил на линкорах "Малайя", "Вэлиант" и "Бархэм" сдвинуть будь на 4,26 м к носу Позже смещение было уменьшено до 3,65 м. 2 февраля 1928 г. установка на "Малайе" модернизированного буля была утверждена.

Веса, т: ( "Уорспайт" — 1925 г., "Куин Элизабет" — 1926 г.). Оборудование (в целом) — 700.

Вооружение — 4950.

Машины — 5890.

Запас топлива — 650.

Броня, корпус, защитные стальные листы — 21110

Размерения, м:

Длинна— прежняя.

Ширина (максимальная с булем) — 31,72.

Осадка (конструкционная, по "Уорспайту") на нос — 8,64. Осадка (конструкционная, по "Уорспайту") на корму — 8,84. Полная осадка — 9,68.

Вооружение:

8 381-мм, МК-I.

8 2-фунт, учебные.

12 152-мм, МК-XII.

6 3-фунт, учебные.

4 102-мм, скорострельные, MK-V, на 4 одиночных лафетах MK-III (зенитные).

4 3-фунт, салютные МК-I и МК-I* (МК-I* только на "Малайе"),

1 2-фунт. "Пом-пом" (восьмиствольные), на лафетах МК-I (1930 г. только на "Вэлианте"),

4 533-мм подводные ТА (на "Вэлианте" с 1930 г. только 2.

Боезапас: 381 -мм 100 выстрелов, 6 шрапнелей на орудие.

152-мм 130 выстрелов, 100 осветительных снарядов на орудие.

102-мм 150 выстрелов, 100 осветительных снарядов на орудие.

3-фунт. 64 выстрела на орудие.

20 торпед.

Приборы управления огнем (ПУО):

Главный калибр: 2 ПУО на треногах.

Вспомогательный калибр: 2 ПУО с постоянным визиром. Зенитная арт.: с 1930 г. 1 ПУО с открытым дальномером (на "Уорспайте" и "Куин Элизабет"); 1 ПУО МК-I (на "Малайе" и "Вэлианте"); 1 ПУО для установок "Пом-пом" МК-1 (на "Вэлианте"),

Дальномеры:

2 3,96-м в башнях "В" м "X" (второй и третьей).

2 4.57-м в башнях "А" и "У" (первой и четвертой).

1 4,57-м под броневым колпаком ПУО.

I 3,65-м на посту управления зенитным огнем.

1 3.65-м на мостике поста управления торпедной стрельбой.

1 3,65-м на кормовом посту управления торпедной стрельбой.

2 2,74-м на адмиральском мостике.

Прожектора (см):

4 91,4.

4 60,9, сигнальные.

Броня и защитные стальные листы: Как прежде.

Машины: Как прежде, скорость хода 23,5 уз.

Стоимость модернизации (фунты стерлингов):

"Уорспайт" 195 000.

"Куин Элизабет 195 000.

"Малайя" 195 000.

"Вэлиант" 276 000.

Из этих сумм 4000 были потрачены на 4 102-мм зенитных орудия и 9000 на приборы управления ими.

Основательная перестройка "Малайи" была начата еще в сентябре 1927 г. К марту 1929 г. ее завершили с результатами, почти идентичными итогам модернизации линкора "Уорспайт". На нем произвели следующие работы:

Пристройку модифицированных булей и сооружение водонаполняемых защитных отсеков;

Перемещение поста управления торпедной стрельбой, как на "Уорспайте";

Изменили конструкцию мостиков (как на "Уорспайте");

Установили пост управления зенитным огнем на фор-марсе;

Установили емкости для авиационного бензина (как на "Куин Элизабет");

Улучшили условия хранения боезапаса 152- мм орудий;

Демонтировали фор-марса-стеньги и установили главную антенну в задней части фор-марса;

Произвели совмещение дымовых труб.

4. "Вэлиант". С января по март 1925 г. происходила замена двух 76,2-мм зенитных орудий двумя 102-мм. Установку еще двух 102-мм орудий провели в июне-августе 1926 г. В это же время были демонтированы прожектора на грот-мачте, установлена аппаратура радиосвязи ближнего действия и дальномер над компасной площадкой (в 1923-1924 гг. он был поставлен на боевую рубку). В марте-июле 1927 г. его опять перенесли и заменили приборами управления огнем главного калибра, построили новый фор-марс, разместив на нем пост управления зенитным огнем.

Во время длительного пребывания "Вэлианта" на верфи в Портсмуте (март 1929 г. - декабрь 1930 г.) сделали следующее;

Постройку модернизированных булей и сооружение водонаполняемых защитных отсеков;

Соорудили пост управления зенитным огнем на новом фор-марсе;

Перенесли пост управления торпедной стрельбой (как на "Уорспайте");

Перестроили мостики (как на "Уорспайте");

Установили емкости для авиационного бензина (как на "Куин Элизабет");

Улучшили условия хранения боезапаса 152- мм орудий;

Демонтировали кормовой пост управления торпедной стрельбой;

Объединили дымовые трубы;

Установили вращающуюся средневолновую

антенну для навигационных целей в задней части фор-марса;

Соорудили в кормовой части самолетную катапульту системы Мак-Таггерта (тип EIH) для гидросамолета "Фэйри IIIF":

Установили 4-тонный кран для подъема самолета к катапульте;

Демонтировали стартовую площадку на третьей ("X") башне;
