Валерий Мужеников - Линейные корабли типов “Кайзер” и “Кениг”. 1909-1918 гг.

Ниже бронированной палубы дредноуты типа “Кайзер” и “Кёниг” имели в основном сходную конструкцию и от ахтерштевня до района задней дымовой трубы почти не отличались друг от друга. Далее к носовой оконечности различий становилось больше, но в пределах одной серии основные отсеки были одинаковыми.

Подводную часть корпуса ниже бронированной палубы по высоте нижней и верхней палубными платформами разделили на три части, проходившими с частичными перерывами от ахтерштевня до форштевня. Помещение между настилом внутреннего дна и палубной платформой обозначили трюмом, между настилом палубной платформы и нижней палубой — твиндеком.

I-й основной отсек ниже броневой палубы начинался от ахтерштевня. В трюме по ДП проходил туннель среднего гребного вала, побортно разместили различные кладовые, в том числе запасных частей машин и механизмов. На нижней палубной платформе оборудовали кормовую дифферентовочную цистерну, побортно находились помещения запасного ручного рулевого управления.

Во II-м основном отсеке в трюме по ДП проходила передняя часть туннеля среднего гребного вала, побортно туннели боковых гребных валов, между ними различные кладовые. На нижней палубной платформе оборудовали помещение для аккумуляторных батарей аварийного освещения. На верхней палубной платформе по правую и левую сторону от прохода находились помещения основных и резервных рулевых машинок, с расположенными ближе к бортам кладовыми запасных частей. Переднюю часть прохода занимало помещение, где производили переключение рулевого управления с основных и резервных рулевых машин на резервный ручной привод

В III-м основном отсеке трюм разделили двумя продольными переборками на три туннеля гребных валов. На нижней палубной платформе по высоте до бронированной палубы помещение задних бортовых торпедных аппаратов (ТА) ПрБ и ЛБ выгородкой разделили на два, отдельно для каждого ТА. Дверь в верхней части этого помещения служила для транспортировки торпед. Трапы на обеих палубных платформах одновременно использовали для транспортировки торпед с верхней палубы. В бортах в специальных герметичных наделках установили концевые части труб ТА. Концы труб ТА снаружи закрывались водонепроницаемыми крышками.

В IV-м основном отсеке пространство корпуса разделили двумя палубными платформами на три помещения. С бортов помещения ограничили противоторпедные переборки, а вдоль ДП их разделили двумя продольными переборками к бортам от подбашенных подкреплений кормовой башенной установки “Е”, а на бронированной палубе установили барбет этой башни. В трюме пересечение двух продольных и двух поперечных переборок обеспечивало жёсткое подкрепление барбета кормовой башни, эти же переборки образовали три погреба 305-мм зарядов, а под ними проходили туннели гребных валов. На нижней палубе две продольные переборки образовали ещё три погреба боеприпасов, в которых по ЛБ и ДП находились 305-мм снаряды, а по ПрБ -150-мм снаряды и заряды. Здесь же по Д П в подбашенных подкреплениях установили подъёмники 305-мм снарядов и зарядов.

Начиная с IV-ro основного отсека по обе стороны от бортовых погребов боеприпасов до скосов бронированной палубы начинались защитные угольные ямы, а ближе к бортам пустые коффердамы.

В V-м основном отсеке пространство корпуса также разделили двумя палубными платформами на три помещения. С бортов помещения ограничили противоторпедные переборки, а вдоль ДП их разделили двумя продольными переборками к бортам от подбашенных подкреплений кормовой линейно-возвышенной башенной установки “Д”, а на бронированной палубе установили барбет этой башни. В трюме пересечение двух продольных и двух поперечных переборок обеспечивало жёсткое подкрепление барбета кормовой линейно-возвышенной башни, эти же переборки образовали три погреба 305-мм зарядов, под ними проходили туннели гребных валов, а у передней стенки отсека установили упорные подшипники гребных валов. На нижней палубе две продольные переборки образовали ещё три погреба боеприпасов, в которых по ДП находились 305-мм снаряды и их подъёмники, а по ЛБ и ПрБ - 150-мм снаряды и заряды и 88-мм унитарные патроны. Здесь же по ДП в подбашенных подкреплениях установили подъёмники 305-мм снарядов и зарядов.

В VI-м основном отсеке пространство корпуса между противоторпедными переборками от пастила двойного дна до бронированной палубы занимало машинное отделение (МО). Двумя продольными переборками его разделили три помещения, в каждом из которых установили по одному комплекту турбоагрегатов паротурбинных установок, вращавших гребные валы и различные вспомогательные механизмы. Рядом с помещениями бортовых турбоагрегатов за противоторпедными переборками располагались защитные угольные ямы, а ближе к бортам — коффердамы. Под МО находилось двойное дно. По обе стороны от среднего килевого листа стрингеры и водонепроницаемые переборки делили его на отдельные цистерны, используемые для хранения машинного масла, запасов питательной и мытьевой воды.

В VII-м основном отсеке пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы двумя продольными переборками разделили на три помещения вспомогательных механизмов турбоагрегатов. В трюме в расположенных рядом трёх помещениях установили конденсаторы, а на нижней палубе по ПрБ и Л Б имелись помещения кормовых динамомашин (по две в каждом) и по ДП помещения для двух опреснителей и двух воздушных компрессоров ТА.

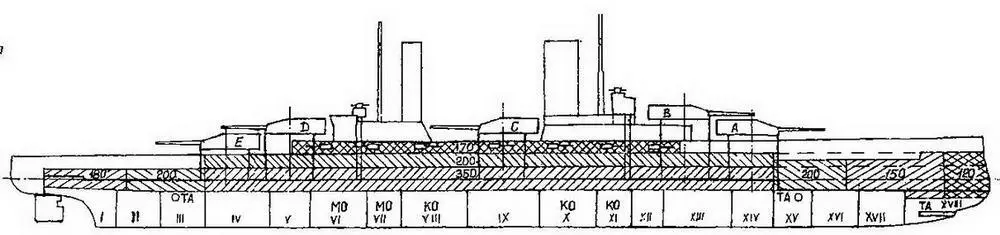

Линейные корабли типа “Кайзер” (Продольный разрез с указанием бронирования и водонепроницаемых отсеков)

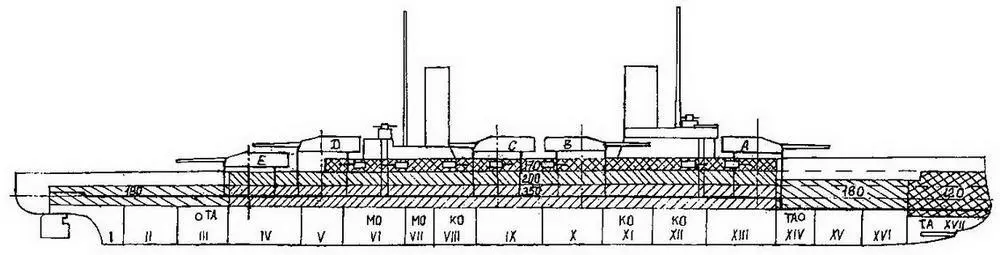

Линейные корабли типа “Кениг” (Продольный разрез с указанием бронирования и водонепроницаемых отсеков)

В VIII-м основном отсеке пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы занимало без перерыва заднее котельное отделение (КО). Двумя продольными переборками его разделили на три кочегарки. Вдоль КО расположили продольные расходные угольные ямы, наружные стенки которых являлись противоторпедными переборками. На этом конструктивное сходство обеих серий кораблей заканчивалось.

На дредноутах типа “Кайзер” в каждой кочегарке установили по одному водотрубному котлу морского типа угольного отопления с различными вспомогательными механизмами. К носу, в районе IX-го основного отсека, рядом с расположенной по диагонали и сдвинутой назад к ЛБ башенной установкой “С” в выгородке оборудовали кочегарку для четвёртого котла. На типе “Кёниг” в каждой кочегарке имелось по два водотрубных котла морского типа угольного отопления (всего шесть).
