Валерий Мужеников - Линейные корабли типов “Кайзер” и “Кениг”. 1909-1918 гг.

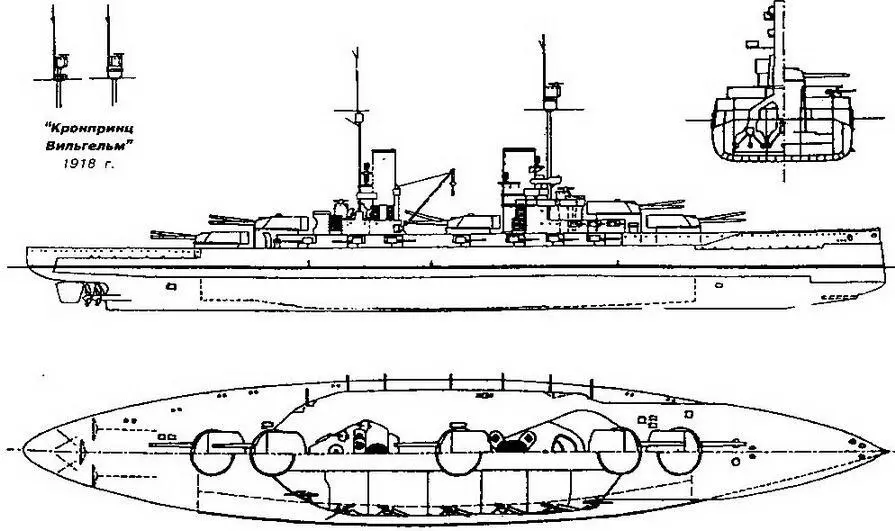

Линейные корабли типа “Кениг” (Наружный вид, аид сверху, план батарейной палубы и поперечное сечение в районе миделя)

На передней надстройке разместили кожух передней дымовой трубы, переднюю боевую рубку с постом управления артиллерийским огнём.

Паротурбинная установка. Если дредноуты типа “Гельголанд” были последними крупными кораблями кайзеровского флота с паровыми поршневыми машинами, то типа “Кайзер” — первыми с паротурбинными установками.

После того как на германские лёгкие крейсера, начиная с “Любека” (постройки 1903-05 гг.), а также на два линейных крейсера (“Фон-дер-Таин” и “Мольтке”) в качестве двигательных установок начали устанавливать паротурбинные агрегаты, несмотря на все сомнения, приняли решение также оборудовать паротурбинными установками все пять дредноутов типа “Кайзер”. На кораблях этого класса также впервые внедрили угольное отопление котлов с использованием дополнительного нефтяного топлива.

Одним из главных отличий дредноутов этого типа от линкоров предыдущей постройки являлось то, что это были первые германские линейные корабли с турбинами в качестве двигательной установки и с отоплением котлов на дополнительном жидком топливе, а для одного из кораблей даже запроектировали установку двухтактного дизельного двигателя (ДД) большой мощности в качестве двигателя экономического хода.

И хотя решение об установке турбин приняли вопреки многочисленным возражениям и сомнениям, уже первый успешный океанский поход двух дредноутов “Кайзер” и “Кёниг Альберт” совместно с лёгким крейсером “Страсбург” в составе “практической дивизии” с декабря 1913 г. по июнь 1914 г. в Южную Америку явился доказательством надёжности нового типа двигательной установки.

Паротурбинная установка четырёх дредноутов типа “Кайзер” состояла из трёх комплектов паротурбинных установок (“Кайзер” и “Кайзерин” — типа Парсонс; “Фридрих дер Гроссе” — АЕГ- Кертис; “Кёниг Альберт” — Шихау), вращавших три трёхлопастных винта диаметром 3,75 м.

Каждый комплект паротурбинной установки состоял из турбин высокого и низкого давления и ряда вспомогательных механизмов, установленных в двух последовательно расположенных помещениях машинного отделения (МО), разделённых продольными переборками на три части.

Общая номинальная мощность трёх паротурбинных установок четырёх дредноутов типа “Кайзер” составляла 31000 л.с. (приблизительно по 10300 л.с. на турбоагрегат, удельная мощность 1,25 л.с./т нормального водоизмещения), что при частоте вращения валов в среднем 270 об/мин. по расчётам должно было обеспечивать кораблям контрактную скорость хода 21 уз. (согласно Эверс [4], с. 120, “Кайзер” - 23,5 уз.; Hildebrand [9], - 21 уз.), при том, что общая номинальная мощность паровых машин типа “Гельголанд” составляла 28000 л.с. (удельная мощность 1,23 л.с./т нормального водоизмещения), контрактная скорость хода 20 уз.; Эверс [4], с. 120, “Остфрисланд” - 21,2 уз.)

По проекту на пятом дредноуте “Принц-регент Луитпольд” должны были установить комбинированную установку, состоящую из двух комплектов турбоагрегатов и одного ДД большой мощности, расположив её также в двух последовательно расположенных помещениях МО, разделённых продольными переборками на три части.

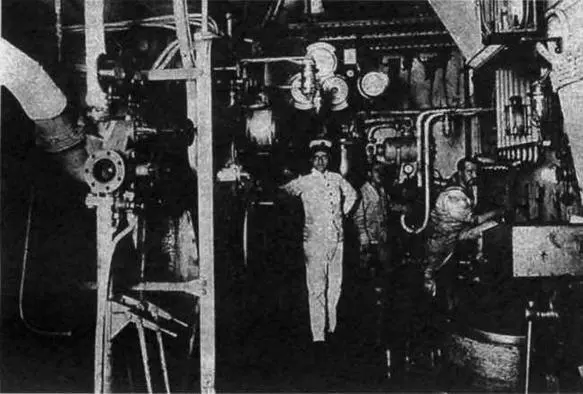

В машинном отделении на линкоре типа “Кениг”

В бортовых помещениях МО установили два более мощных турбоагрегата типа Парсонс общей номинальной мощностью 26000 л.с. (по 13000 л.с. на турбинную установку, удельная мощность 1,05 л.с./т нормального водоизмещения), вращавших два боковых трёхлопастных винта диаметром 4 м, что при частоте вращения валов в среднем 270 об/мин. должно было обеспечить кораблю контрактную скорость хода 20 уз.; Hildebrand [9].

По проекту в среднем МО должны были установить один двухтактный шестицилиндровый, крупногабаритный ДД завода Ховальда “Германия” мощностью 12000 л.с. (удельная мощность 0,49 л.с./т нормального водоизмещения), вращавший средний трёхлопастной винт диаметром 3,75 м, что по расчётам при частоте вращения вала в среднем 150 об/мин. должно было обеспечивать кораблю контрактную экономическую скорость 12 уз.

Общая номинальная мощность двух паротурбинных установок и одного мощного ДД должна была достигать 38000 л.с. (удельная мощность 1,54 л.с./т нормального водоизмещения), что по расчётам при совместной работе должно было обеспечить “Принц- регент Луитпольду” контрактную скорость 22 уз.

Однако изготовляемый заводом Ховальда “Германия” Д Д такой большой мощности так и не смогли довести до работоспособного состояния, поэтому его установку на корабле так никогда и не осуществили, среднее МО оставалось пустым, а вал с винтом отсутствовал.

На четырёх дредноутах типа “Кайзер” паропроизводящая (котельная) установка состояла из 16 водотрубных котлов “морского” типа системы Шульц-Торникрофт угольного отопления с трубками малого диаметра, оборудованных форсунками для впрыска нефти (запас 200 т) для усиления горения угля в котлах. Этим на короткое время можно было достичь максимальную скорость хода. Котлы с общей площадью колосниковой решётки 7170-6950 кв.м, имели 32 топки и вырабатывали пар избыточным давлением 16 кгс/ кв.см., как и на типа “Гельголанд”. В 1916-17 гг. в котлах установили полую колосниковую решётку.

Котлы установили в трёх эшелонировано расположенных котельных отделениях (КО), разделённых на 10 кочегарок. В заднем КО четыре котла, каждый в отдельной кочегарке, имели общие дымоходы на заднюю дымовую трубу, 12 котлов среднего и переднего КО в шести кочегарках — общие дымоходы на переднюю.

На “Принц-регент Луитпольде” в так же расположенных 10 кочегарках установили 14 таких же водотрубных котлов угольного отопления, оборудованых форсунками для впрыска нефти для достижения максимальной скорости хода на короткое время. Котлы с общей площадью колосниковой решётки 5950 кв.м, имели 28 топок.

На британском “Нептуне” установили три комплекта прямодействующих турбоагрегатов типа Парсонс, вращавших четыре винта, общей номинальной мощностью 25000 л.с. (удельная мощность 1,26 л.с./т нормального водоизмещения). В двух эшелонированно расположенных КО, в каждом по три котла в трёх группах (девять котлов), установили 18 водотрубных котлов типа Ярроу, вырабатывающих пар избыточным давлением 16,5 кгс/кв.см., что обеспечивало кораблям контрактную скорость хода 21 уз.

При испытаниях на нейкругской мерной миле паровые турбины четырёх дредноутов типа “Кайзер” развили максимальную мощность на валах 39813-55187 л.с., удельная мощность 1,61-2,23 л.с./т, что в 1,28-1,78 раза превысило номинальную мощность паротурбинных установок кораблей и обеспечило им максимальную скорость хода 22,1-23,4 уз. (на 1,1-2,4 уз. вышеконтрактной).
