Прогресс артиллерии породил 20-25-см броню, которой оказалось невозможным защитить весь корпус целиком. Надлежало пожертвовать надводным бортом в оконечностях и ограничить бронирование поясом по ватерлинии и центральной батареей, в которой теперь размещалась артиллерия. Протяжённость такой батареи ради компенсации постоянного увеличения веса броневых плит продолжала уменьшаться. Как уже отмечалось, на заложенном в 1865 г. «Осеане» броня составляла 17,7% от водоизмещения, на «Ришельё», заложенном в 1868 г., 19,3%, но до какого значения пропорция вес/защита может эволюционировать?..
«Редутабль» достиг 28%, «Девастасьон» 27%, но это благодаря применению стали.
Броненосцы типа “Редутабль (1871-1921) - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Палубой выше, в полубашнях, размещались: два 27-см орудия модели 70М (М-модифицированных) на подубашенных лафетах мод. 1876; одно 27-см орудие на баке мод.70М на рамном лафете и одно орудие в кормовой башне того же калибра и той же модели размещалось на лафете верхней палубы на центральном штыре. Средний калибр был представлен шестью 14-см орудиями модели 70М на рамном лафете верхней палубы с центральным штырём.
34-см орудия оставались мощнейшими только до 1889 г., когда перестали обладать пробивной силой, достаточной для пробития новых образцов брони; немногим, впрочем, мощнее 32-см орудий, которые их заменили.
Таким образом, корабль располагал пятью большими погонными и пятью ретирадными орудиями, четыре больших орудия могли вести огонь по траверзу, но мы сразу же дадим себе отчёт в трудностях, которые возникают при наводке 34-см орудий тогдашних образцов. Только установка гидравлических приводов позволила в дальнейшем действенное обслуживание этих орудий. Револьверные орудия располагались в тех же местах, что и на "Редутабле".

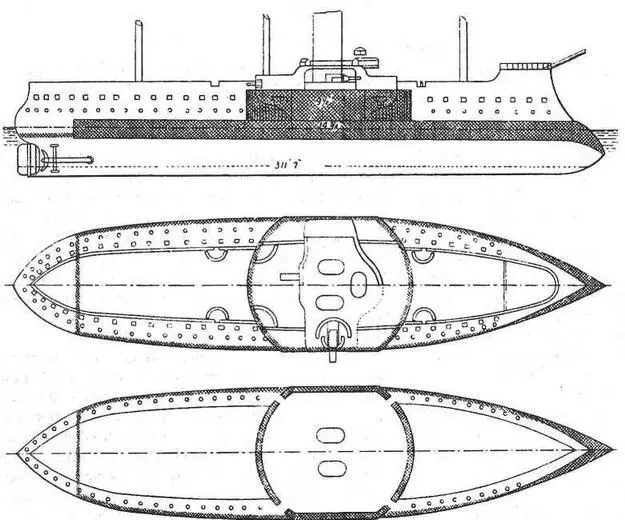

Броненосец "Девастасьон". 1882 г. (Наружный вид и планы палуб с указанием бронирования)
"Девастасьон" был вооружён четырьмя торпедными аппаратами, размещёнными на главной палубе: двумя носовыми и двумя кормовыми. Отметим, что носовые торпедные аппараты оказались бесполезными. Когда корабль был на ходу, выстреленные торпеды погружались в волну, отбрасываемую форштевнем, чем сразу же сбивались с курса.
Пороховые погреба были идентичны "Редутаблю". Капитан 1 ранга Буржуа, командир "Девастасьона" в 1885 г., в своём отчёте по кампании сделал интересное наблюдение, что пороховые погреба очень плохо освещаются и, кроме того, свечи фонарей гасли от выстрела 34-см орудий. Он также отмечал, что эти свечи расплавлялись за несколько минут в летней жаре Средиземноморья.
Общее внутреннее расположение корпуса, паруса и такелаж были аналогичны "Редутаблю". Главная характерная особенность "Девастасьона" в сравнении с "Редутаблем" — это наличие двух симметричных труб, поставленных поперёк корпуса и более коротких.
"Девастасьон" прошёл испытания у Бель-Иль в конце 1881 г. - начале 1882 г. Не вдаваясь в детали, как это мы сделали в случае с "Редутаблем", отметим, что достигнутая скорость была удовлетворительна, так как корабль при проектной скорости 14 узлов, при естественной тяге достиг в среднем 14,37 узлов. С форсированной тягой (с впрыском пара в дымовую трубу) 23 марта 1882 г. корабль дал 15,17 уз. Вопреки неудачам на "Редутабле", эта система на "Девастасьоне" прекрасно работала. Причина этого успеха заключалась в меньшем объёме кожухов дымовых труб, однако отмечалось неудобство от слишком сильного шума, производимого этими впрысками, который перекрывал голос командира и мешал слышать его команды. Кроме того, выгода, которую надеялись получить от установки двух винтов, — уменьшение относительного сопротивления, — не была достигнута, и маневренные качества "Редутабля", за которые его хвалили все командиры, никогда не были достигнуты "Девастасьоном".

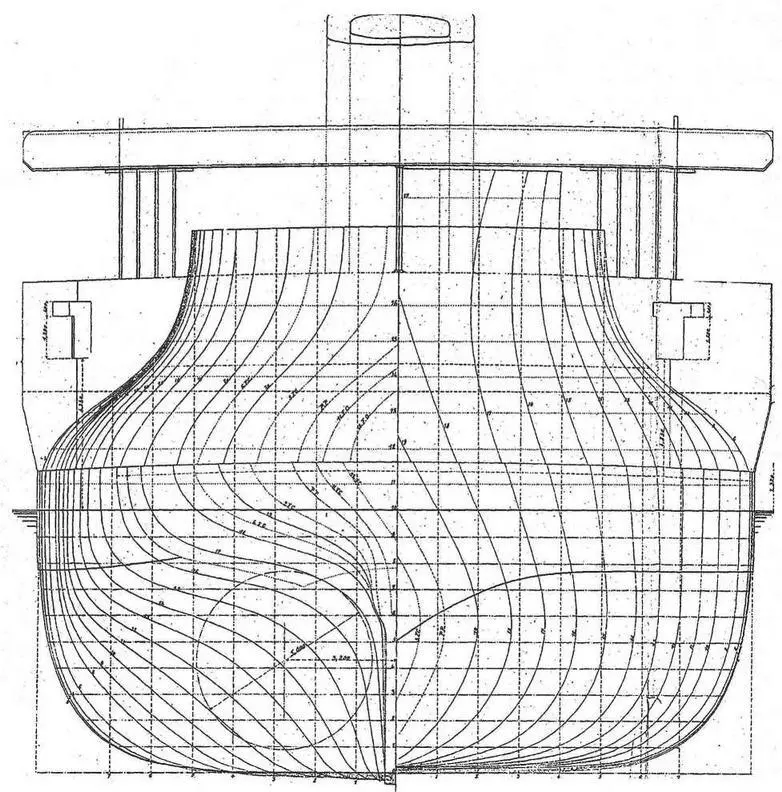

Броненосец *Девастасьон". 1882 г. (Теоретический чертеж корпуса)
Оценка приёмной комиссии нагляднее всего выражена в следующих завершающих "Заключение комиссии"словах: "В целом все механизмы и дымоходы "Девастасьона"способны развивать в течение пяти часов подряд среднюю мощность свыше 8300 л.с. (тогда как максимально требуемая по проекту была только 8000 л.с.), способны даже поддерживать в случае надобности ход, соответствующий мощности 9000 л.с. и в состоянии превосходно работать в смысле как надёжности, гак и в отношении продолжительности, что делает честь учреждению Индрет. Члены комиссии".

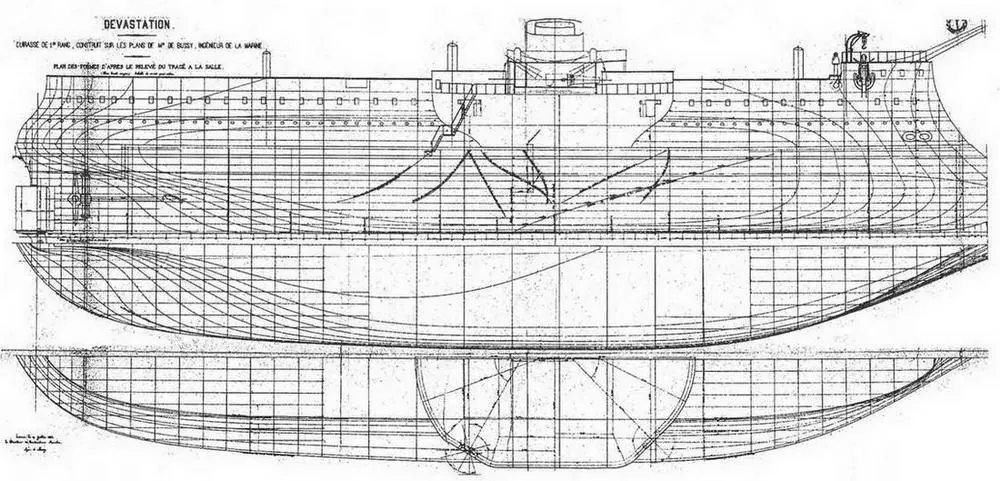

Броненосец "Девастасьон". 1882 г. (Теоретический чертеж корпуса)
Модернизации
Декабрь 1882-июнь 1883 гг. (Брест). Первые изменения на "Девастасьоне" были выполнены в год его вступления в строй. Они заключались в оснащении новыми гидравлическими станками, необходимыми для наведения 340-мм орудий. Все 340-мм орудия установили на новые гидравлические станки, всю тяжёлую и среднюю артиллерию снабдили системой гидравлического отката Фарко. Число револьверных пушек выросло до 16. "Девастасьон" снабдили 10 самодвижущимися торпедами Уайтхеда, старые торпеды и лебёдки сняли. Установили новые элеваторы и переделали центральные пороховые погреба. Ремонтировались и котлы, уже имевшие трещины.
Полубак удлинялся в корму. Модернизировались мостики и рубка. Были установлены четыре кормовых дефлектора вентиляции, а также дополнительные коечные сетки, 40-см прожектора заменили на 60-см. Якоря Мартина заменили обычными якорями. Установили четыре каюты для мэтров, листовые комингсы вокруг люков, в коффердамы в носовой части поместили две тонны целлюлозы. Большой носовой водонепроницаемый отсек разделили на два дополнительной поперечной переборкой.
Июль 1884 г. (Брест). Орудия каземата снабдили механическими подъёмниками.
1886 г. (Тулон). В виде опыта носовой торпедный аппарат на левом борту перенесли ближе к корме.
Расположение и состав артиллерии на броненосце "Девастасьон". 1896 г.Размещение | Высота батареи | Максимальный угол наведения | Полубак | Полубак | Мостик | Мостик | ВП | Адмир. балкон | Марсы | |||
Каз. | Палуба | Бак | Палуба | Срезы | ||||||||
Калибр, мм | 320 | 274,4 | 274,4 | 138,6 | 65 | 47 | 47 | 47 | 37 | 37 | 47 | 37 |
Число | 4 | 3 | 1 | 6 | 2 | 2 | 1 | 2 | 2 | 6 | 2 | 12 |
Высота осей над ВЛ, м | 4,5 | 8 | 7 | 6,7 | 7 | 11,6 | 11,3 | 12,4 | 12,3 | 9 | 4,9 | 24-29 |
Мак. наводка | 5° 45' | 33° 30' | 10°30' | 23° | 24° | 17° | 20° | 17° | 15° | 15° | 15° | 15° |
и соответств. дальность огня, м | 4600 | 11300 | 5600 | 7500 | 4750 | 5500 | 4550 | 5500 | 3300 | 3300 | 5200 | 3300 |
Мак. угол наведения | 5° 30 | 7° | 4° | 6° | 18° | 24° | 4° | 24° | 35° | 35° | 16° | 35° |
и соответств. дальность огня, м | 46 | 75 | 110 | 80 | 19 | 26 | 161 | 28 | 18 | 13 | 17 | 34-41 |
Калибр, мм | 320 | 274,4 | 138,6 | 65 | 47-скоростр. | 47-скоростр. пятиств. | 37-мм пятиств. | 37-мм Maxim |
Число | 4 | 4 | 6 | 2 | 6 | 1 | 20 | 1 |
Февраль-июнь 1887 г. (Тулон). К орудиям и револьверным пушкам на верхней палубе установили щиты и на полубаке поставили два станка для 65-мм орудий. Деревянные мачты заменили стальными с двойными боевыми марсами, вместо прежнего бушприта поставили выстрел, паруса убрали, установили сети Булливана. Для удобства заполнения внутренних угольных ям их шахты соединили с бортовыми люками, прорезанными в носовой части на уровне батарейной палубы, установили ростерные стойки, а на корме - шлюпочный кран.
