Николай Пахомов - Образцовые броненосцы Франции. Часть I. “Жорегибери”. 1891-1934 гг.

Вот что составляет главную ошибку, присущую системе; трубный пучок составлен из трубок длиной от 2,4 до 2,5 м, жёстко закреплённых с постоянным шагом в трубных досках. Верхняя часть каждой трубки, полная пара, не будучи охлаждаема водой, циркулирующей по нижней части, значительно разогревается и, как следствие, стремится к тому, чтобы расширяться; но не могущая это делать свободно изгибается дугой и, в результате, крепление в трубных досках устаёт и трубка готова вырваться из своего места при малейшем ударе.

Таким образом, элементарнейшая осторожность требует больше не строить этих котлов без предварительных новых испытаний и остановить их серийное строительство до более обширного осведомления. Для котлов, находящихся уже на службе, имеется только единственное средство, оно состоит в том, чтобы беречь корабли, которые ими снабжены, от форсированного хода, но таким образом теряем главное оружие, скорость, ради которой было стольким пожертвовано. Кроме того, со всей искренностью надо заказать как можно скорее другие котлы. Этот расход, 12-15 миллионов, не должен останавливать, если обратим внимание, что стоимость кораблей, в основном, от 250 до 300 миллионов. Мы очень желали бы ошибиться, но мы не видим другого выхода из положения, созданного непредусмотрительностью администрации Флота".

26 июля газета вернулась к этому вопросу, но в ещё более категоричной форме:

"Мы высказали в предыдущей статье упрёки техников к котлам "Жорегибери", то есть недостаточность сопротивления к форсированной тяге в связи с расширением трубок, поставленных между двумя пустотелыми досками с постоянным шагом. Расцениваем прошедшие испытания этого типа котлов как недостаточные, а между тем, эти котлы поставили или поставят на двадцати двух наших наиболее современных кораблях. Вот подробности согласно дополнениям бюджета для новых построек:

Четыре броненосца: "Масэна", "Жорегибери", "Карно", "Шарль-Мартэль", три броненосца береговой обороны: "Бувинэ", "Жёмап", "Вальми", два крейсера- корсара: "Гишен" и "Шаторёно", восемь крейсеров: "Касар", "Д"Аса", "Дю Шайла", "Шаслу-Лоба", "Даву", "Д"Эстрэ", "Энфэрнэ", "Протэ", два торпедных крейсера: "Казабьянка" и "Д"Ибервий", один крейсер-авизо: "Керсэн", один крейсер-носитель миноносцев: "Фудр".

Совокупность этих кораблей представляет собой в целом 209800 л.с., что является значительной частью нашего флота, частью, на которую следует рассчитывать во время войны и которая не смогла бы использовать все свои возможности, так как она не сможет воспользоваться тягой, форсированной без опасности. Эти корабли отныне лишены таким образом скорости.

Мы уже сказали, сколько составят расходы на замену котлов этих кораблей; они не огромны, но сегодня настолько сокращаются кредиты на Флот, что можно с опаской предположить, что запрос кредитов в размере около пятнадцати миллионов отклонят; а между тем следует делать различие между кораблями, находящимися на плаву, и теми, котлы которых, возможно только начатые, не погружены ещё на борт и незамедлительно прервать работы на этих последних.

На первый взгляд можем отдать себе отчет, что два из этих кораблей, только начатые постройкой, ‘Тишен" и "Шаторёно", два крейсера корсара, которые благодаря их роли, осуществляемой в военное время, предназначены использовать форсированную тягу больше, чем какой-либо другой корабль. Они должны развить наивысшую скорость 23 узла. Нет ли неосторожности, даже непоследовательности в снабжении котлами, ценность которых вызывает малейшее сомнение? Заказ возможно ещё не сделан, а если он сделан, самое время ещё вернуться без больших издержек к принятому типу.

Во время испытаний на полном ходу

В сложившихся обстоятельствах это долг и тем более веская причина изменить тип котла крейсера 3 класса "Керсэн", заказ о постройке которого только что был дан арсеналу Рошфор. Это решение затронуло бы в общей сложности 48000 л.с., почти четверть из суммы, представленной кораблями, список которых мы только что дали. Это самая большая польза для нашего флота, почему в этой ситуации руководство Флотом приняло меры".

Отметим, что критика возымела действие. Некоторые из перечисленных выше кораблей, такие как "Шаторено", "Д"Эстрэ", "Энфэрнэ" и "Катина" не получат котлов типа Ляграфель эд’Але. Разумеется, котлы "Жорегибери" не были заменены. Следствие, проводимое службой Кораблестроения даст повод записке, составленной 15 июля, которая приходит к следующим выводам:

" 1. Упразднение паяных труб во всех частях мультитрубчатых котлов, подверженных прострелу;

2. Изменение дверок топок, которые должны будут установить рычажного типа и с автоматическим закрыванием, как в котлах "Карно";

3. Установка на распределителях пара возвратных клапанов, препятствующих, в случае разрежения в котле, либо случайного, либо даже вследствие плохого характера пламени, притоку в этот котёл пара от всех остальных;

4. Установка в кочегарных трапов числом, достаточным для одновременной эвакуации всех людей, каково бы ни было их местоположение в кочегарной;

5. Предусматривание горизонтальных проходов в нос и корму от кочегарных, закрытых непроницаемыми дверями на уровне настила топок".

Вследствие этой записки были привнесены следующие изменения на "Жорегибери" (23-й дополнительный акт, сообщённый 9 декабря 1896 года):

"1. Замена больших коробок отключения котлов отсечными клапанами литой стали.

2. Замена котельных топочных дверок с вертикальными шарнирами, рычажными дверками с автоматическим закрытием.

3. Добавление спасательных трапов в кочегарных.

4. Изменение трубного пучка:

а. Шестнадцать трубок Сэрв, образовывавших нижний ряд, заменены 16 цельнотянутыми бесшовными стальными трубками тем же диаметром и 3,5-мм толщиной".

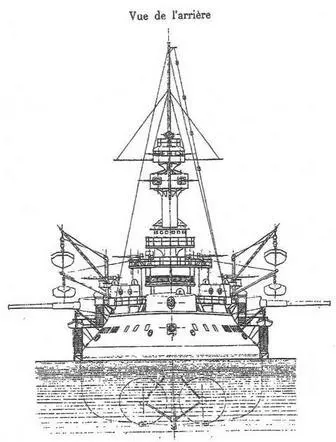

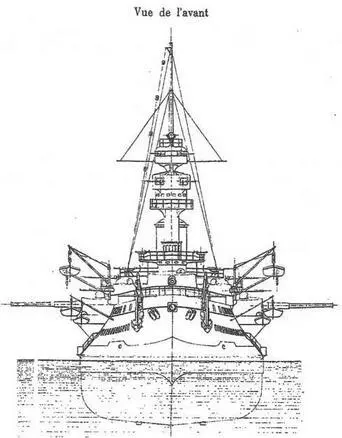

Броненосец "Жорегибери". 1893 г. (Вид с кормы и носа)

Стальные бесшовные трубки впервые были изготовлены в Германии братьями Манесман в I884 году. Три года спустя они создали крупный металлургический завод в Ремшайд и получили патенты, которые действуют и по сей день. С 1899 года завод будет изготавливать эти изделия также в Монтбар в Бургундии. Что же касается трубок Сэрв, то это были трубки с внутренними рёбрами, изготовленными из листа железа, имеющего выступающие рёбра, свернутого в виде цилиндра и спаянного встык.

"b. Двадцать четыре трубки, образующие два вертикальных ряда по двенадцать трубок в каждом, ближайшие к топке, заменены двадцатью четырьмя бесшовными стальными трубками той же толщины стенок, то есть 3,5 мм.
