Николай Пахомов - Образцовые броненосцы Франции. Часть II. “Карно” (1891-1922)

Следующая выдержка извлечена из другого документа, датированного 20 апреля 1896 г., - записки, которая давала ответ на ряд требований, предложенных командиром броненосца Писэр. В числе пунктов, касающихся добавления ватерклозета около штурманской рубки и улучшения удаления шлака, находим проект ручного наведения 138,6-мм башен, и в частности важное замечание, относящееся именно к вопросу о боковой остойчивости после повреждения отсеков, находящихся ниже ватерлинии. Учитывая лёгкость, с которой 18 марта 1915 г. погиб в Дарданеллах “Бувэ” (см. книгу автора “Броненосцы типа “Маджестик””), нам кажется наиболее важным подольше остановиться на этой записке, составленной инженером Мога. Напомним, что на тот момент он был ответственным за строительство броненосца, пока в августе того же года его не перевели в Брест по уже известным читателю причинам.

“Мсьё командир “Карно”, заметивший, что водоотливные магистрали обоих бортов совершенно разобщены друг от друга, просит устроить клапан на переборке, разделяющей машины, чтобы пробоина в одном из отделений не создала бы угрозы опасного крена. Из испытаний, сделанных некоторое время тому назад, действительно следует, что затопление одного из машинных отделений “Карно" приведёт к неизбежному опрокидыванию корабля. Решение, предложенное командиром устраняло бы эту опасность в случае, если распространение воды будет довольно слабым, чтобы быть сдержанным бортовыми средствами осушения, но оно будет неэффективно в случае значительной пробоины. В этом случае вода затопила бы обе машины, превращая корабль в судно, потерпевшее кораблекрушение, а ватерлиния в корме достигла бы уровня порога портов батареи.

Мы размышляли о том, чтобы объединить постоянным образом, трубопроводом сечением, аналогичным водоотливной магистрали, машинное отделение левого борта с передним котельным отделением правого борта и наоборот. В этом случае, корабль получит крен 11° на сторону затопленной машины и сохранит только недостаточную остойчивость. Напротив, предположив, что два котельных отделения: переднее и среднее правого борта будут постоянно соединены с машиной левого борта и наоборот, корабль сохраняет плавучесть, дифферент, крен и приемлемую остойчивость.

В итоге, мы предлагаем принять окончательное решение, которое состоит в том, чтобы объединить в единственном отсеке два котельных отделения: переднее и среднее каждого борта, упраздняя поперечную переборку, которая их разделяет. Большие отделения, таким образом составленные, будут соединены с машиной противоположного борта двумя дополнительными водоотливными магистралями, или, проще, объединив обе теперешние водоотливные магистрали поперечным отрезком, снабжённым клапаном. Первое решение было бы более надёжно, так как оно не потребует, в случае тяжёлой аварии, никакого управления клапаном, тогда как второе более экономичное и проще в изготовлении.

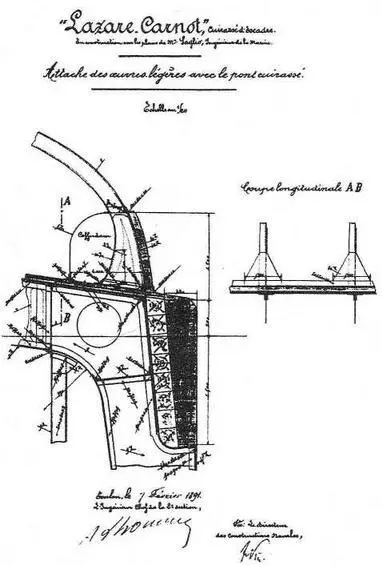

Броненосец “Карно”. 1896 г. (Поперечное сечение борта в районе главного броневого пояса).

С другой стороны, испытания на маленькой модели показали нам, что также имеется наибольшая заинтересованность в упразднении средней переборки поперёк кормового котельного отделения и в отделениях наведения боковых 27-см башен. Таким образом будет ликвидирован всякий крен корабля в случае пробоины в одной из этих частей”. Уточним, что “Бувэ” был поражён именно в отделение опорного пресса 27-см башни левого борта, что, как известно, привело к фатальным последствиям. Сменявшие друг друга командиры этого корабля также просили установить постоянное сообщение между отделениями левого и правого борта.

“Отмена переборок, которую мы предлагаем, к тому же компенсирует необходимые добавления известного веса; кроме того, отмена поперечной переборки позволит в благоприятных условиях установить машинку для удаления шлака системы Money (Maupeou), чтобы обслуживать каждую из групп двух котельных отделений; таким образом только и останется, что озаботиться подъёмом шлака из кормовых кочегарок.

Принимая в расчёт все предложенные изменения, и предполагая установку в котельных отделениях машинок для удаления шлака, весящих в общей сложности 8000 кг, осадка и остойчивость корабля не будут ощутимо затронуты. С дополнительной водоотливной магистралью, водоизмещение увеличится на 4056 кг; с клапаном на сообщении настоящих водоотливных магистралей, это водоизмещение сократится на 714 кг”.

Руководитель 2-го Отдела инженер Дютур дё Сальвёр добавил: “Схожее мнение. Мы считаем очень опасными водонепроницаемые продольные переборки, когда они ограничивают отделения, заполнение которых вызовет сильный крен корабля. Поперечные переборки, совсем напротив, созданы для того, чтобы избегать опасного крена в случае пробоины, которую нельзя локализовать. В теперешнем случае с “Карно”, мы думаем, что необходимо широко раскрыть поперечные переборки, которые разделяют носовое и среднее котельные отделения одного борта и соединить их, таким образом, с машинным отделением противоположного борта двумя дополнительными водоотливными магистралями, снабжёнными клапанами”.

Г лава 4-го отдела инженер Г ийом (Guillaume) после пометки “Рассмотрен” просто поставил подпись без комментария. Попутно расшифруем, что “2-й Отдел” это служба порта, ответственная за строительство новых кораблей. “3-й Отдел” занимался ремонтными работами, а

“4-й Отдел” был ответственным за машины. Наконец, директор Кораблестроения инженер Бёрье-Фонтэн добавил трёхстраничную записку, суть которой мы даем ниже.

“Я не могу присоединиться к предложению мсьё Мота непременно объединить некоторые из наиболее объёмных отделений трюма... В качестве заключения, я считаю, что для “Карно” следует:

1. Сохранить целыми и водонепроницаемыми все теперешние переборки трюма, как продольные, так и поперечные;

2. Соединить обе нынешних осушительных магистрали некоторым числом соединительных труб, удваивающих мощность средств осушения, которыми располагает корабль, позволяя трубам одного борта способствовать осушению какого-то из отделений другого борта и позволяя также сообщить затопленное отделение с одним или несколькими другими, надлежащим образом выбранными для спрямления корабля, либо в поперечном, либо в продольном направлении. Мне кажется, впрочем, бесполезным добавлять, что дополнительные магистрали между машинным отделением каждого борта и передним и средним котельными отделениями противоположного борта, предложенные господином Мога, не имеют другой выгоды, кроме выгоды устанавливать постоянное сообщение между обсуждаемыми отделениями, в то время как мне кажется очень желательным иметь возможность по желанию и смотря по обстоятельствам, устанавливать это сообщение или его отменять;
