В их боекомплект входили фугасные и осколочные снаряды. Отдельная система управления огнем противоминного калибра отсутствовала, а необходимые данные вырабатывала система управления огнем главного калибра. В 1923-1924 годах была смонтирована новая система управления огнем, основой которой были 4 командно-дальномерных поста с дальномерами с базой 4,5 м. В начале 1930-х годов у 152-мм установок увеличили угол возвышения орудий до 30°, отчего дальность стрельбы выросла до 21200 метров.

В 1937-1938 годах была демонтирована первая от носа пара орудий, теперь на вооружении линкоров их осталось 14. На момент вступления в строй имелись 5 76-мм орудий, с весьма незначительной боевой ценностью.

В 1918 году, по другим данным, в 1921 году на линкорах появились первые зенитные орудия. Это были 5 80-мм орудий «Тип 3». Основные их характеристики были следующими: длина ствола в калибрах 40, вес ствола с замком 600 кг, вес установки 3,4 т, скорострельность 18 выстрелов в минуту, дальность стрельбы при угле возвышения + 45° 10800 метров, при угле + 75 ° 6800 метров. Во время модернизационных работ в начале 1920-х годов добавили еще два орудия.

После большой модернизации вместо них на линкорах появились 8 127-мм орудий — четыре спаренные установки «Тип 68 Модель А 1» (по другим данным, «Тип 89»). Орудия наводились на цель при помощи электромотора мощностью 10 л.е., на случай чрезвычайных ситуаций существовала возможность и ручного наведения. Основные характеристики 127-мм орудия были следующими: длина ствола 45 калибров, вес ствола с замком 4,7 т, общий вес установки 24,5 т, скорость горизонтального наведения 64 град/сек, скорость вертикального наведения 12 град/сек, максимальная скорострельность 14 выстрелов в минуту, практическая скорострельность меньше 12 выстрелов в минуту, вес снаряда 23,45 кг, начальная скорость снаряда 720 м/сек, наибольший угол возвышения +90°, снижения -8°, дальность стрельбы по морской цели при угле возвышения + 45° 13200 м, по воздушной цели при угле +90° 8100 м., фактическая дальность была меньше 7400 м. Эти орудия имели свою систему управления огнем, в которую входили 4 командно-дальномерных поста «Тип 91». Эта система в случае необходимости могла управлять и огнем главного калибра.

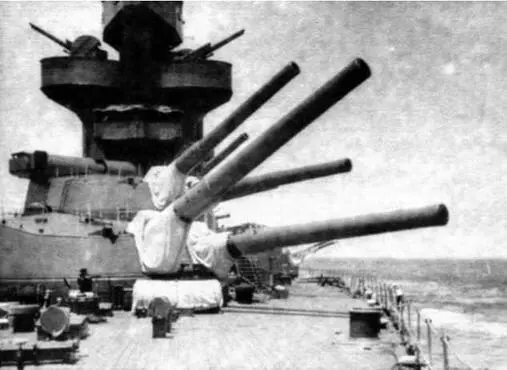

Главный калибр линкора «Фусо»

В 1933 году по завершении первого этапа модернизации на линкорах появились 13,2-мм пулеметы (4 четырехствольных установки) — лицензионная копия пулемета системы «Гочкисса». В этот же период на «Фусо» и «Ямаширо» были установлены 2 7,7-мм пулемета системы «Льюис».

В конце 1930-х годов по завершении второго этапа модернизации с кораблей были демонтированы 13,2-мм пулеметы. Их место заняли 25-мм зенитные автоматы, получившие обозначение «98 Шики». Это была лицензионная версия автомата системы «Гочкисс», в которую были внесены изменения, скопированные с автомата немецкой фирмы «Рейнметалл», но не принятого на вооружение японского флота. Их число в процессе службы постоянно менялось. Так, на линкоре «Фусо» 31 марта 1937 г. стояло 8 спаренных установок, 24 июля 1943 г. — 17 одноствольных и 10 спаренных, 14 августа 1944 г. — 39 одноствольных, 10 спаренных, 8 трехствольных.

Торпедное вооружение линкоров включало 6 533-мм подводных аппаратов— по 3 на борт. В 1933 году все аппараты сняли.

Первым японским линкором, получившим авиационное вооружение, стал «Ямаширо». В 1922 году на крыше башни №2 главного калибра была установлена стартовая платформа. Первым самолетом, стартовавшим с неё, стал английский «Спаррохоук», затем была проведена серия опытов с истребителем «Сопвич Кэммел». В 1924 году аналогичное оборудование установили на «Фусо». Но вскоре это оборудование с линкоров убрали. Какое-то время для корректировки артиллерийского огня использовались привязные аэростаты британского производства.

Только после завершения первого этапа модернизации на линкорах появилось постоянное авиационное вооружение, соответствующее требованиям времени. В экипаж были зачислены представители морской авиации. На линкорах постоянно базировалось по три самолета. Катапульта на «Фусо» была установлена на крыше третьей башни. Это решение вскоре было признано неудачным, и на «Ямаширо» катапульту установили на юте. В 1940-1941 годах на головном линкоре уcтановили на юте новую катапульту. На линкорах в различные периоды времени базировались следующие самолеты: с мая 1933 года по февраль 1937 года «Накадзима E4NE», с мая 1938 года по февраль 1942 года «Накадзима E8NE» «Дейв», в 1942-1944 годах «Мицубиси F3M2» «Пит».

На момент вступления линкоров в строй их экипаж насчитывал по 1193 человек, в 1941 году 1396 человек.

На начало войны с США (декабрь 1942 г.) линейный корабль «Фусо» имел следующие тактико-технические данные: стандартное водоизмещение 34700 т, водоизмещение в полном грузу 39154 т, длина между перпендикулярами 192,1 м, длина наибольшая 212,8 м, ширина 30,6 м, осадка 9,7 м.

Энергетическая установка состояла из 4 турбин системы «Кампон» мощностью 75000 л.с, 6 котлов системы «Кампон», запас нефти составлял 5100 т, скорость хода 24,7 узлов.

Бронирование: пояс 305 мм, траверзы 305-127 мм, палуба 97 мм, башни главного калибра 305 мм, барбеты 203 мм, казематы 152 мм.

В состав вооружения входили 12 356-мм, 14 152-мм, 8 127-мм и 16 25-мм орудий. Экипаж насчитывал 1396 человек.

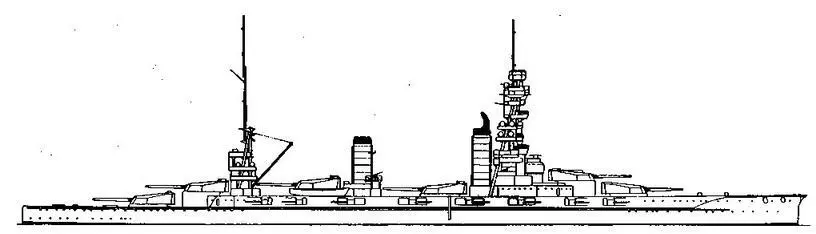

Линейный корабль «Фусо». 1928 г, (Наружный вид и вид сверху)

В 1919 году с линкоров демонтировали 76-мм противоминные орудия, их места заняли орудия того же калибра, но зенитные.

В 1923-1924 годах провели первую модернизацию, во время которой выполнили следующие работы: увеличили носовую надстройку, которую увенчал командно-дальномерный пост, в башнях установили новые дальномеры и новую систему управления огнем противоминного калибра, число 76-мм орудий увеличили до шести.

К началу 1930-х годов линкоры типа «Фусо» уже морально устарели. Прогресс в корабельной энергетике и системах управления огнем был велик. В любое другое время им на замену были бы построены новые линкоры, а эти два «Супердредноута» прошли бы текущею модернизацию или служили в том же виде. Но по условиям Вашингтонского договора запрещалось строительство новых линкоров. Для поддержания флота в боеспособном состоянии командованию императорского флота пришлось пойти на кардинальную модернизацию всех находящихся в строю линкоров. Не стали исключением «Фусо» и «Ямаширо».

Первый прошел модернизацию в 1930-1933 годах, а его «систершип» с 1930 по 1935 год. На них полностью заменили энергетическую установку, усилили палубное бронирование, увеличили углы возвышения орудий главного и противоминного калибров, установили новую систему управления огнем 356-мм орудий (чтобы её разместить пришлось увеличить число ярусов носовой надстройки, и она стала самой высокой в императорском флоте, но если внимательно рассмотреть фотографии прочих японских линкоров, то видно, что надстройки остальных кораблей не намного меньше), на «Фусо» на крыше третьей башни установили катапульту.
