Система ПЛУРО "Асрок" разработана в США в 1957—1961 гг. Кроме американских кораблей, она состоит на вооружении надводных кораблей ФРГ, Италии и Японии.

В боевой ракетный комплекс "Асрок" входят: корабельная пусковая установка контейнерного типа Мк.112 (рис.. 25), устройство управления стрельбой Мк.111, корабельная система хранения, подачи и перезаряжания; гидролокационная станция, ракеты-торпеды.

Корабельная пусковая установка весит 22 т и состоит из 4 спаренных кассет. Каждая из них вмещает по 2 ракеты, находящихся в отдельных направляющих.- Установка может поворачиваться в горизонтальной плоскости на 350°. В свою очередь, кассеты попарно могут наводиться по углу возвышения до 85°. Пусковая установка обеспечивает стрельбу как одиночной ракетой, так и залпом в любом сочетании от 2 до 8 ракет. Ракеты размещаются в кассетах на выдвижных рельсовых направляющих и находятся в исходном положении в постоянной боевой готовности.

Рис 25 Пусковая установка ПЛУРО Асрок Открытие створок кассет и выдвижение - фото 25

Рис. 25. Пусковая установка ПЛУРО "Асрок"

Открытие створок кассет и выдвижение рельсовых направляющих в боевое положение производится за 30 сек до пуска ракет. В походном положении при закрытых створках в кассетах поддерживается постоянная температура, что обеспечивает стабильность скорости горения заряда твердого топлива двигателя в любых климатических условиях.

Основная часть боевого ракетного комплекса — одноступенчатая твердотопливная ракета, боевой частью которой является самонаводящаяся в двух плоскостях акустическая противолодочная малогабаритная электрическая торпеда (Мк.44 или Мк.46) или глубинная бомба с ядерным зарядом мощностью от 1 до 10 кт.

Общая длина ракеты-торпеды 4,5 м, диаметр 305 мм, общий вес 454 кг, максимальная скорость полета 426 м/сек, максимальная высота траектории 2600 м. Наибольшая дальность полета 14,5—16,5 км, однако предельная стрельбовая дальность не превышает 9 км. Наименьшая дальность полета 1600 м.

При использовании торпеды в качестве боевой части ракеты ее головная часть закрывается специальным кожухом-обтекателем, предназначенным для предохранения от больших перегрузок в момент входа в воду.

Ракета не имеет бортовой системы наведения, разгоняется стартовым двигателем и далее следует к цели по баллистической траектории. Наведение на цель обеспечивается положением пусковой установки (по углу возвышения). В районе цели в заданный момент по срабатыванию реле времени отделяется двигатель, а боевая часть с переходником продолжает полет к цели.

Если боевой частью служит торпеда Мк.44, то ее приводнение производится на небольшом тормозном парашюте диаметром 1,8 м. Непосредственно перед входом в воду парашют отделяется, запускается двигатель торпеды и в действие вступает система самонаведения. С приходом на заданную глубину торпеда начинает маневр поиска цели, описывая циркуляцию в горизонтальном направлении. Совершив полную циркуляцию с работающей системой самонаведения, торпеда переходит на маневрирование по цилиндрической спирали, погружаясь вначале до предельной глубины поиска, а затем всплывая до минимальной глубины хода. По обнаружении цели торпеда сближается с ней с помощью системы самонаведения. Если же цель не обнаруживается, то после израсходования энергоресурсов торпеда тонет.

Устройство управления стрельбой Мк.111 по данным, поступающим от гидролокационной станции, определяет текущие координаты цели, учитывая курс и скорость своего корабля, а также направление, скорость ветра и плотность воздуха. Выработанные исходные данные автоматически вводятся на приборы пусковой установки и в бортовую схему ракеты. При необходимости управление стрельбой может вестись с пульта управления командира корабля.

Так как на воздушном участке траектории ракета "Асрок" летит по баллистической кривой и поскольку в полете не управляется, то доставляет она торпеду только в район предполагаемого нахождения подводной лодки, определенный до выстрела. В связи с этим точность стрельбы системы "Асрок" по маневрирующим подводным лодкам весьма невысокая. Недостаток ПЛУРО состоит также и в том, что перезарядку пусковых установок корабельными средствами можно производить лишь на крупных кораблях. На кораблях же легких типов перезарядка возможна только с помощью грузовых устройств транспортов боеприпасов.

К числу отрицательных качеств оружия "Асрок" относятся и недостатки системы самонаведения самой торпеды, реагирующей не только на сигналы от подводной лодки-цели. Система самонаведения может направить торпеду и на ложную цель (надводный корабль или даже вертолет, проводящий поиск подводной лодки).

Иностранные специалисты отмечают также, что ограниченные скорость и особенно дальность хода торпеды Мк.44 обеспечивают возможность использования ракеты-торпеды "Асрок" по подводным лодкам, идущим со скоростью-не более 18 узлов.

При комплектовании же ракеты глубинной бомбой со спецзарядом это ограничение отпадает, но при этом в целях безопасности стреляющего корабля необходимо значительное увеличение минимальной дальности стрельбы — от 600 и более метров в зависимости от тротилового эквивалента спецзаряда. А поскольку наименьшая дистанция, на которой возможно применение ядерного оружия, больше 17—20 кабельтовых, то современные гидроакустические средства обнаружения не обеспечивают выработку исходных данных.

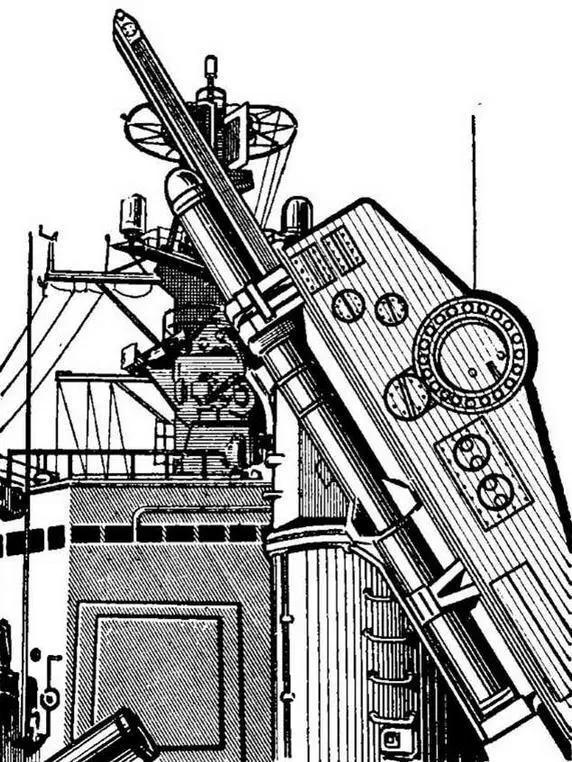

Рис 26 Универсальная пусковая установка для запуска ЗУР Терьер и ПЛУРО - фото 26

Рис. 26. Универсальная пусковая установка для запуска ЗУР "Терьер" и ПЛУРО "Асрок"

В настоящее время ракетный комплекс "Асрок" установлен более чем на 200 американских надводных кораблях.

Сравнительно недавно на вооружение некоторых фрегатов ВМС США и Италии поступила универсальная спаренная пусковая установка Мк.10 (рис. 26), предназначенная для стрельбы зенитными управляемыми ракетами (ЗУР) "Терьер" и противолодочными ракетами-торпедами "Асрок". Ракеты "Терьер" и "Асрок" размещаются на правой и левой направляющих пусковой установки Мк.10. Хранение ракет осуществляется в особом магазине, представляющем собой барабан с тремя вращающимися кольцами.

Помимо этих ракетных комплексов, по сообщениям иностранной печати, в США ведется разработка новой пусковой установки многоцелевого назначения Мк.26. Рассчитывают, что этот комплекс будет эффективен против атомных подводных лодок, самолетов и быстроходных надводных кораблей. В этой связи предполагают, что М.46 будет впервые пригодна для запуска существующих и модернизированных противолодочных ракет-торпед "Асрок", зенитных ракет "Тартар" и разрабатываемых ракет класса "корабль — корабль" "Эйджес".
