В первом случае оператор, наблюдая по электронному отметчику за взаимным положением цели, торпеды и стреляющего корабля, с помощью кнопочного переключателя подает команды управления так, чтобы все три объекта были на одной прямой линии. Другими словами, торпеду все время удерживают на линии текущего пеленга на цель.

Во втором случае торпеда выстреливается в расчетную точку встречи с целью. По мере уточнения курса, скорости и глубины хода цели электронновычислительная машина вырабатывает новую упрежденную точку. По команде торпеда сворачивает на новый курс, проходящий через скорректированную точку встречи с целью.

Если подводная лодка-цель обнаружит приближение торпеды и начнет уклоняться, то быстродействующая электронновычислительная машина выработает новую упрежденную точку и подаст команду на корректировку курса торпеды.

Во время движения торпеды провода управления сматываются с вьюшки, установленной в специальном отсеке, находящемся перед кормовым отделением торпеды. Провод выведен из торпеды через особую трубку на нижнем вертикальном стабилизаторе. Так как весь провод на торпеде не помещается, то часть его наматывают на вьюшку, установленную на стреляющем корабле.

Для обеспечения свободы маневрирования на надводных кораблях эти вьюшки крепятся .к наружному борту в кормовой части. После выстрела направляющее устройство переводит провода от торпедного аппарата на кормовую вьюшку.

При стрельбе с подводных лодок корабельная вьюшка, на . которую намотан провод, выстреливается вместе с торпедой и буксируется лодкой на специальном бронированном кабеле длиной около 30 м. Это обеспечивает лодке свободу маневра и не ограничивает ее скорость.

В отличие от обычных торпед, которые основную часть пути проходят под действием автономного управления, телеуправляемая торпеда на большем отрезке дистанции управляется по проводам. При этом, как уже отмечалось, одновременно ведется поиск цели системой самонаведения, которая работает в активном, пассивном или активно-пассивном режимах.

В первом случае торпеда излучает звуковые колебания и использует для наведения отраженные от цели посылки. Во втором — система наведения работает в режиме шумопеленгования.

Чтобы уменьшить основные недостатки активного (иногда торпеда может навестись не на лодку, а на ее кильватерную струю) и пассивного самонаведения (на обесшумленные подводные лодки такая торпеда может не навестись), применяют комбинированные активнопассивные акустические системы самонаведения.

Для расширения зоны поиска а следовательно, и увеличения вероятности захвата цели аппаратурой самонаведения торпеда по команде со стреляющего корабля переводится в режим поиска. В этом случае она движется по синусоиде или по винтовой линии и управляется программирующим устройством.

Движение по синусоиде выполняется на постоянной глубине хода, которая не превышает 50 м. На большей же глубине торпеда идет по винтовой линии как бы по поверхности цилиндра, поперечное сечение которого представляет эллипс с вертикальной осью около 30 м, горизонтальной около 800 м. После того как система самонаведения установит с целью надежный контакт, управление по проводам прекращается и дальнейшее движение торпеды осуществляется под действием системы самонаведения.

В настоящее время системой управления торпедами по проводам оснащены в ВМС США все атомные торпедные и некоторые дизельные лодки, а также многие сторожевые корабли. Ее планируется установить и на новых эскадренных миноносцах. Что касается самих торпед, то подобные устройства имеют противолодочные торпеды Мк.37(1), Мк.45, Мк.48.

Из перечисленных торпед следует отметить Мк.45 "Астор" (рис. 24). Это дальноходная электрическая торпеда, снабженная ядерным зарядом с тротиловым эквивалентом в 10 кт. Ее калибр 533 мм (по другим источникам 482 мм), длина 5,8 м, вес 1,1 т, скорость хода 23 узла (по другим данным до 40 узлов), глубина хода 15—300 м. Она используется надводными кораблями и подводными лодками. Корпус торпеды алюминиевый. Общая длина микропровода достигает 20 км. В отличие от других управляемых по проводам торпед она не имеет системы самонаведения. Оператор контролирует ее движение, посылая командные сигналы на рули и производит взрыв у цели.

Известно, что точность наведения зависит от дальности до цели и правильности определения ее местоположения гидроакустическим комплексом. При дальности стрельбы около 20 км, которую имеет "Астор", она может отклониться от цели до нескольких сотен метров. За рубежом считают, что ее ядерный заряд способен компенсировать эту ошибку и цель будет поражена. В американской печати сообщалось, что из-за высокой стоимости Мк.45 широкого распространения не получила и на флот поступила лишь небольшая партия этого оружия.

К числу наиболее новых американских противолодочных торпед относится торпеда Мк.48. Ее разработка началась в ВМС США в 1964 г., и тем не менее она еще и сейчас далека от совершенства, несмотря на то, что на ее проектирование американское командование уже израсходовало сотни миллионов долларов.

Столь длительная затяжка в реализации первоочередной программы создания этой торпеды аргументировалась американской прессой серьезными трудностями, возникшими при разработке системы самонаведения Мк.48. Еше большую задержку вызвало изменение направления проектирования торпеды. Первоначально планировалось торпеду Мк.48 использовать исключительно для поражения новейших атомных подводных лодок. В последнее же время было решено сделать ее многоцелевой, то есть предназначенной для борьбы с подводными и надводными целями.

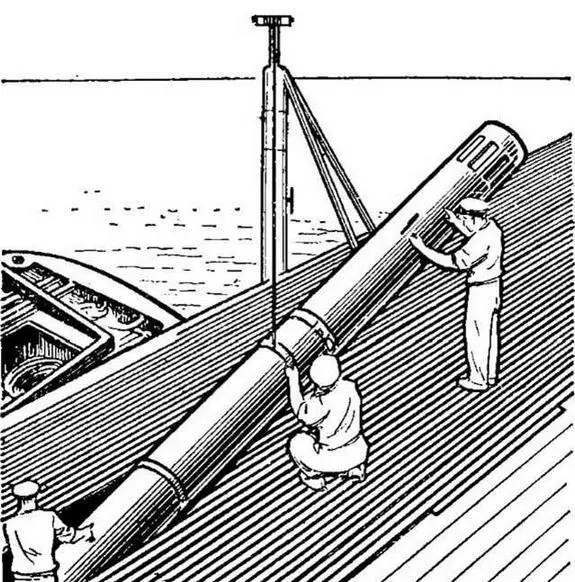

Рис. 24. Погрузка противолодочной электрической торпеды Мк. 45 "Астор" на подводную лодку

По данным американской печати, в конце 1968 г. предварительное проектирование было закончено и промышленность получила заказ на производство опытной партии противолодочных торпед Мк.48 (0).

Как высказывались военно-морские -специалисты США, проведенные первые оценочные испытания этой торпеды показали, что, несмотря на выявленные недостатки, она якобы может предоставить подводным лодкам США возможность более эффективно бороться с новейшими быстроходными глубоководными подводными кораблями. Были установлены ее преимущества перед многими типами американских торпед и, в частности, перед противолодочной торпедой Мк.37. Учитывая результаты испытаний, американское командование признало целесообразным по мере поступления новых торпед на флот заменить ими большинство из 16 типов торпед, находящихся сейчас на вооружении ВМС США.
