В начале движения торпеда безопасна — цепь от генератора к конденсатору разомкнута при помощи колеса-замедлителя, и детонатор находится внутри предохранительной камеры. Когда торпеда пройдет определенную часть пути, вращающийся вал вертушки поднимет детонатор из камеры, колесо-замедлитель замкнет цепь и генератор начнет заряжать конденсатор.

Лобовой ударник вставляется горизонтально в переднюю часть боевого зарядного отделения торпеды. При ударе торпеды о борт корабля боек лобового ударника под действием пружины накалывает капсюль-воспламенитель первичного детонатора, который воспламеняет вторичный детонатор, а последний вызывает взрыв всего заряда.

Чтобы произошел взрыв при попадании торпеды в корабль даже под углом, лобовой ударник снабжается несколькими металлическими рычагами — "усами", расходящимися в разные стороны. При задевании одним из рычагов за борт корабля рычаг смещается и освобождает ударник, который накалывает капсюль, производя взрыв.

Для предохранения торпеды от преждевременного взрыва вблизи стреляющего корабля расположенный в лобовом ударнике стержень бойка стопорится предохранительной вертушкой. После выстрела торпедой вертушка начинает вращаться и полностью отстопорит боек, когда торпеда удалится на некоторое расстояние от корабля.

Стремление повысить эффективность действия торпед привело к созданию неконтактных взрывателей, способных увеличить вероятность попадания в цель и поражать корабли в наименее защищенную часть — днище.

Неконтактный взрыватель замыкает цепь запала и взрывателя торпеды не в результате динамического удара (контакта с целью, непосредственного удара о корабль), а в результате воздействия на него различных полей, создаваемых кораблем. К ним относятся магнитные, акустические, гидродинамические и оптические поля.

Установку глубины хода торпеды с неконтактным взрывателем производят так, чтобы взрыватель срабатывал точно под днищем цели.

Для придания торпеде хода применяются различные двигатели. Парогазовые торпеды, например, приводятся в движение поршневой машиной, работающей на смеси водяного пара с продуктами сгорания керосина или другой горючей жидкости.

В парогазовой торпеде, обычно в задней части воздушного резервуара, помещается водяной отсек, в котором находится пресная вода, подаваемая для испарения в подогревательный аппарат.

В кормовой части торпеды, разделенной на отсеки (у американской торпеды Мк.15, например, кормовая часть имеет три отсека), помещаются подогревательный аппарат (камера сгорания), главная машина и механизмы, управляющие движением торпеды по направлению и глубине.

Силовая установка вращает гребные винты, которые сообщают торпеде поступательное движение. Во избежание постепенного снижения давления воздуха из-за неплотности укупорки воздушный резервуар разобщается с машиной посредством специального приспособления, имеющего запирающий кран.

Перед выстрелом запирающий кран открывается, и воздух подходит к машинному крану, который специальными тягами соединен с курком.

Во время движения торпеды в торпедном аппарате курок откидывается. Машинный кран начинает автоматически впускать воздух из воздушного резервуара в подогревательный аппарат через машинные регуляторы, которые поддерживают установленное постоянное давление воздуха в подогревательном аппарате.

Вместе с воздухом в подогревательный аппарат поступает через форсунку керосин. Он воспламеняется посредством специального зажигательного приспособления, расположенного на крышке подогревательного аппарата. В этот аппарат поступает также вода для испарения и снижения температуры горения. В результате сгорания керосина и парообразования создается парогазовая смесь, которая поступает в главную машину и приводит ее в действие.

В кормовом отделении рядом с главной машиной расположены гироскоп, гидростатический аппарат и две рулевые машинки. Одна из них служит для управления ходом торпеды в горизонтальной плоскости (удержание заданного направления) и действует от гироскопического прибора. Вторая машинка служит для управления ходом торпеды в вертикальной плоскости (удержание заданной глубины) и действует от гидростатического аппарата.

Действие гироскопического прибора' основано на свойстве быстровращающегося (20—30 тыс. об/мин) волчка сохранять в пространстве направление оси вращения, полученное в момент запуска.

Прибор запускается сжатым воздухом во время движения торпеды в трубе торпедного аппарата. Как только выпущенная торпеда по какой-либо причине начнет уклоняться от направления, заданного ей при выстреле, ось волчка, оставаясь в неизменном положении в пространстве и действуя на золотничок рулевой машинки, перекладывает вертикальные рули и тем самым направляет торпеду по заданному направлению.

Гидростатический аппарат, расположенный в нижней части корпуса торпеды, действует по принципу равновесия двух сил — давления столба воды и пружины. Изнутри торпеды на диск давит пружина, упругость которой устанавливается перед выстрелом в зависимости от того, на какой глубине торпеда должна идти, а снаружи — столб воды.

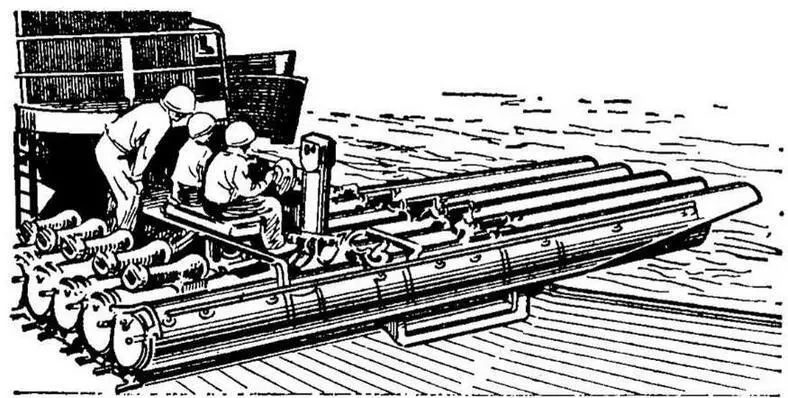

Рис. 19. Надводный поворотный пятитрубный торпедный аппарат

Если выстреленная торпеда идет на глубине больше заданной, то избыток давления воды на диск через систему рычагов передается к золотничку рулевой машинки, управляющей горизонтальными рулями, которая изменяет положение рулей. В результате перекладки рулей торпеда начнет подниматься вверх. При ходе торпеды выше заданной глубины давление уменьшится и рули переложатся в обратную сторону. Торпеда опустится вниз.

В хвостовой части торпеды расположены гребные винты, насаженные на валы, соединенные с главной машиной. Имеются здесь и четыре пера, на которых закреплены вертикальные и горизонтальные рули для управления ходом торпеды по направлению и глубине.

В военно-морских силах иностранных государств особенно значительное распространение получили электрические торпеды.

Электрические торпеды состоят из четырех основных частей: боевого зарядного отделения, аккумуляторного отделения, кормовой и хвостовой частей (рис. 18, б).

Двигателем электрической торпеды служит электромотор, работающий от электрической энергии аккумуляторных батарей, расположенных в аккумуляторном отделении.

Электроторпеда по сравнению с парогазовой торпедой имеет важные преимущества. Во-первых, она не оставляет за собой видимого следа, чем обеспечивается скрытность атаки. Во-вторых, во время движения электроторпеда более устойчиво держится на заданном курсе, так как в отличие от парогазовой торпеды она при движении не изменяет ни веса, ни положения центра тяжести. Кроме того, у электрической торпеды сравнительно малая шумность, производимая двигателем и приборами, что особенно ценно при атаке.
