После первой мировой войны торпедное оружие превратилось в еще более грозное боевое средство вооруженной борьбы на море. В годы второй мировой войны оно применялось с подводных лодок, а также с надводных кораблей самых различных классов и типов — от торпедных катеров до самых крупных надводных кораблей. Для подводных лодок, торпедных катеров и самолетов-торпедоносцев торпеда являлась главным видом оружия.

В Великой Отечественной войне наши подводники, катерники и морские летчики показали себя подлинными мастерами торпедных атак. Смелыми, внезапными и меткими ударами моряки и летчики Советского Военно- Морского Флота уничтожили более 1300 транспортов противника общим тоннажем свыше 3 млн. т, потопили более 1200 вражеских боевых кораблей и вспомогательных судов. Большинство из них уничтожено торпедами.

Широко применяли торпеды в период второй мировой войны надводные корабли, подводные лодки и авиация иностранных военно-морских сил. Известно,, что из 429 потопленных крупных военных кораблей США, Англии и Японии от торпедного оружия погибло 158 боевых единиц. Среди них 3 линкора, 20 авианосцев, 27 крейсеров, 108 эсминцев.

Торпедным оружием нанесены крупные потери торговому флоту в годы минувшей войны. По иностранным данным, подводные лодки фашистской Германии и Италии и милитаристской Японии потопили английских, американских и других судов общим тоннажем 14,5 млн. т, что составило более 60 проц. общих потерь торгового флота всех капиталистических стран.

О весьма широких масштабах использования торпед свидетельствуют и другие данные. Так, в годы второй мировой войны подводными лодками, эсминцами, торпедными катерами и самолетами только США и Англии было выпущено около 30 тыс. торпед. Для сравнения укажем, что в русско-турецкую войну 1877—1878 гг. было выпущено 4, в русско-японскую войну 1904— 1905 гг.— 263 и в первую мировую войну 1914— 1918 гг.— 1500 торпед.

В послевоенное время торпедное оружие не потеряло своего значения. Наоборот, оно получило дальнейшее развитие и совершенствование.

На вооружении иностранных ВМС находятся сейчас торпеды различных типов. Они классифицируются в зависимости от того, какой заряд заключен в боевой части — ядерный или обычное взрывчатое вещество. Торпеды различаются также по виду силовых установок, которые могут быть парогазовыми, электрическими или реактивными.

По габаритно-весовым характеристикам американские торпеды подразделяются на две основные категории: тяжелые — калибром 482-и 533 мм и малогабаритные — от 254 до 324 мм.

Неодинаковы торпеды и по длине. Для американских торпед характерна стандартная длина, соответствующая принятой в ВМС США длине торпедных аппаратов — 6,2 м (в других странах 6,7—7,2). Это ограничивает возможности помещения запасов топлива, а следовательно, и дальность хода торпед.

По характеру своего маневрирования после выстрела торпеды бывают прямоидущими, маневрирующими и самонаводящимися. В зависимости от способа взрыва существуют торпеды контактные и неконтактные.

Большинство современных торпед — дальноходные, способные поражать цели на дистанциях 20 км и более. По скорости нынешние торпеды во много раз превосходят образцы периода второй мировой войны.

Как же устроена парогазовая торпеда? Она (рис. 18, а) представляет собой самодвижущийся и самоуправляемый стальной подводный снаряд, сигарообразной формы, длиной около 7 м, в котором размещены сложные приборы и мощный заряд взрывчатого вещества. Почти все современные торпеды состоят из четырех сочлененных между собой частей: боевого зарядного отделения; отделения энергокомплектов с отсеком пускорегулирующей аппаратуры или аккумуляторного отделения; кормовой части с двигателем и приборами управления; хвостовой части с рулями и винтами.

В боевом зарядном отделении торпеды, кроме взрывчатого вещества, помещаются взрыватели и запальные приспособления.

Имеются взрыватели контактного и неконтактного действия. Контактные взрыватели (ударники) бывают инерционные и лобовые. Они действуют при ударе торпеды о борт корабля, в результате чего иглы ударника приводят в действие капсюли-воспламенители. Последние, взрываясь, воспламеняют взрывчатое вещество, находящееся в запальном станке. Это взрывчатое вещество является вторичным детонатором, от действия которого происходит взрыв всего заряда, находящегося в зарядном отделении торпеды.

Инерционные ударники с запальными стаканами вставляются в верхнюю часть боевого зарядного отделения в специальные гнезда (горловины). Принцип действия этого ударника основан на инерции маятника, который, отклоняясь от вертикального положения, при столкновении торпеды с бортом корабля освобождает боек, а тот, в свою очередь, под действием боевой пружины опускается вниз и накалывает своими иглами капсюли, вызывая их воспламенение.

Чтобы на стреляющем корабле не произошло взрыва снаряженной торпеды от случайного сотрясения, толчка, взрыва вблизи корабля или от удара торпеды о воду в момент выстрела, у инерционного ударника есть специальное предохранительное приспособление, стопорящее маятник.

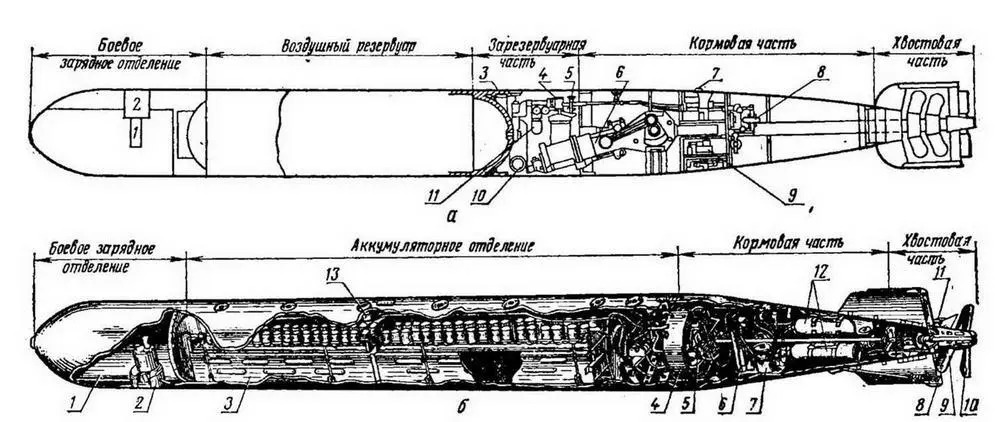

Рис. 18. Схемы устройства американских торпед:

а —парогазовая: 1 — запальный стакан; 2 — инерционный ударник; 3 — запирающий кран; 4 — машинный кран; 5 — прибор расстояния; 5—машина; 7 — курок; 8— гироскопический прибор; 9 —гидростатический прибор; 10 — Керосиновый резервуар; 11 — машинный регулятор;

б — электрическая: 1 —взрывчатое вещество; 2 — взрыватель; 3 — аккумуляторы; 4 — электродвигатели; 5 — пусковой контактор; 6 — гидростатический прибор; 7 — гироскопический прибор; 8 — вертикальный руль; 9 — передний винт; 10 — задний винт; 11 — горизонтальный руль; 12 —баллоны со сжатым воздухом; 13 — прибор для сжигания водорода

Предохранительное устройство связано с валом вертушки, вращающейся под действием встречного потока воды. При движении торпеды вертушка отстопоривает маятник, опуская иглы и сжимая боевую пружину бойка. Ударник приводится в боевое положение только тогда, когда торпеда после выстрела пройдет в воде 100т— 200 м.

Существует много различных типов контактных торпедных взрывателей. В некоторых американских торпедах, оснащенных взрывателями других типов, взрыв торпеды происходит не от удара бойка по капсюлю-воспламенителю, а в результате замыкания электрической цепи.

Предохранительное устройство от случайного взрыва состоит здесь также из вертушки. Вал вертушки вращает генератор постоянного тока, который вырабатывает энергию и заряжает конденсатор, выполняющий роль аккумулятора электрической энергии.
