Существует три основных способа использования торпед. Стрельба торпедами производится с надводных (с надводных кораблей) и подводных (с подводных лодок) торпедных аппаратов. Торпеды могут также сбрасываться в воду с воздуха самолетами и вертолетами.

Принципиально новым является использование торпед в качестве боевых частей противолодочных ракет, пуск которых осуществляется противолодочными ракетными средствами, устанавливаемыми на надводных кораблях.

Торпедный аппарат состоит из одной или нескольких труб с установленными на них приборами (рис. 19). Надводные торпедные аппараты могут быть поворотными и неподвижными. Поворотные аппараты (рис. 20) монтируются обычно в диаметральной плоскости корабля на верхней палубе. Неподвижные торпедные аппараты, которые также могут состоять из одной, двух и более торпедных труб, размещаются, как правило, внутри надстройки корабля. В последнее время на некоторых иностранных кораблях, в частности на современных торпедных атомных подводных лодках, торпедные аппараты монтируются под некоторым углом (10°) к диаметральной плоскости.

Такое расположение торпедных аппаратов связано с тем, что в носовой части торпедных подводных лодок размещается приемо-излучающая гидроакустическая аппаратура.

Подводный торпедный аппарат похож на неподвижный надводный торпедный аппарат. Как и неподвижный надводный аппарат, подводный имеет в каждом конце трубы по крышке. Задняя крышка открывается в торпедный отсек подводной лодки. Передняя крышка открывается прямо в воду. Ясно, что если одновременно открыть обе крышки, то в торпедный отсек проникнет морская вода. Поэтому подводный, как и неподвижный надводный, торпедный аппарат снабжен механизмом взаимозамкнутости, предотвращающим одновременное открытие двух крышек.

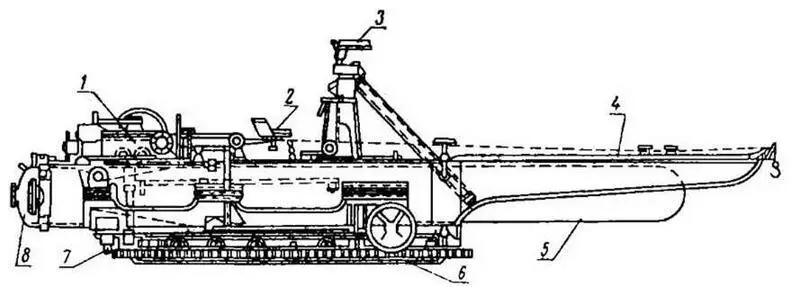

Рис. 20. Схема устройства надводного поворотного торпедного аппарата:

1 — прибор для управления вращением торпедного аппарата; 2 — место для наводчика; 3 — аппаратный прицел; 4 — труба торпедного аппарата; 5 - торпеда; 6 — неподвижное основание; 7 — поворотная платформа; 8 — крышка торпедного аппарата

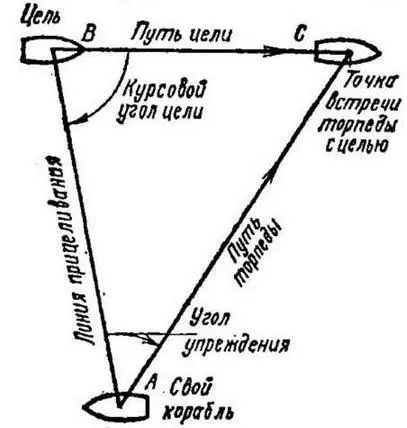

Рис. 21. Схема стрельбы торпедой по движущейся цели (торпедный треугольник)

Для выстреливания торпеды из торпедного аппарата используются сжатый воздух либо пороховой заряд. Выстреленная торпеда движется к цели при помощи своих механизмов.

Так как торпеда обладает скоростью движения, сравнимой со скоростью хода кораблей, необходимо при выстреле торпедой по кораблю или транспорту давать ей угол упреждения в направлении движения цели. Элементарно это можно пояснить следующей схемой (рис. 21). Предположим, в момент выстрела корабль, стреляющий торпедой, находится в точке А, а корабль противника в точке В. Для того чтобы торпеда попала в цель, ее необходимо выпустить по направлению АС. Это направление выбирается с таким расчетом, чтобы торпеда, прошла путь АС за такое же время, за которое корабль противника проходит расстояние ВС.

При указанных условиях торпеда должна встретиться с кораблем в точке С.

Для увеличения вероятности попадания в цель применяется стрельба несколькими торпедами по площади, которая ведется методом веера или методом последовательного выпуска торпед.

При стрельбе методом веера торпедные трубы разводят относительно друг друга на несколько градусов и выпускают торпеды залпом. Раствор трубам дают такой, чтобы расстояние между двумя рядом идущими торпедами в момент пересечения предполагаемого курса корабля-цели не превышало длины этого корабля.

Тогда из нескольких выпущенных торпед хотя бы одна должна попасть в цель. При стрельбе последовательным выпуском торпед они выстреливаются одна за другой через определенные промежутки времени, рассчитываемые в зависимости от скорости движения торпед и длины цели.

Установка торпедных аппаратов в определенном положении для стрельбы торпедами достигается при помощи приборов управления торпедной стрельбой (рис. 22).

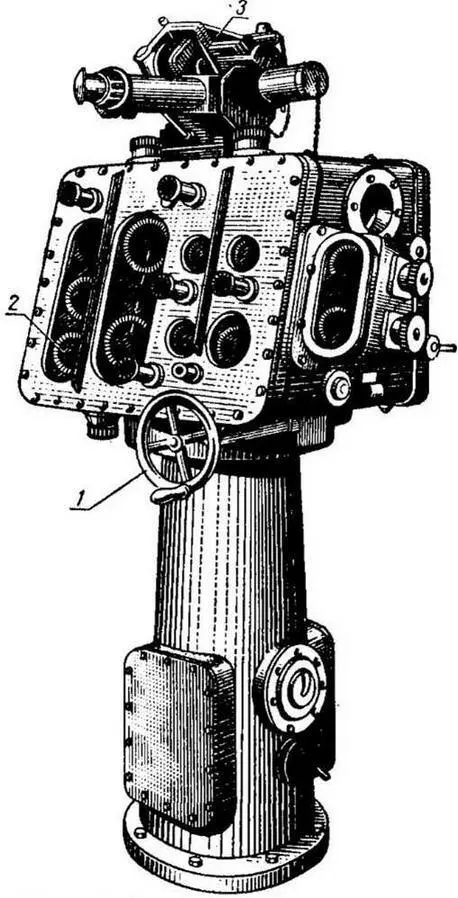

Рис. 22. Американский прибор управления торпедной стрельбой (МК-27):

1 — маховик горизонтального наведения; 2 — шкала; 3 — визир

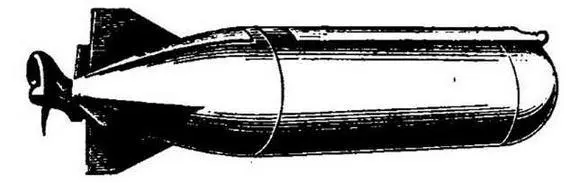

Рис. 23. Американская противолодочная торпеда МК-32

Как сообщает американская печать, торпедное вооружение подводных лодок ВМС США имеет некоторые особенности. Это прежде всего сравнительно небольшая стандартная длина торпедных аппаратов -- всего 6,4 м. Хотя тактические характеристики таких "коротких" торпед ухудшаются, зато их запас на стеллажах лодки можно увеличить до 24—40 штук.

Так как все американские атомные лодки оборудованы устройством быстрого заряжания торпед, то число аппаратов на них снижено с 8 до 4. На американских и английских атомных лодках торпедные аппараты действуют на гидравлическом принципе выстреливания, что обеспечивает безопасность, безпузырность и бездифферентность торпедной стрельбы.

В современных условиях вероятность применения торпед надводными кораблями против надводных кораблей значительно снизилась вследствие появления грозного ракетного оружия. Вместе с тем способность некоторых классов надводных кораблей — тЬрпедных катеров и эскадренных миноносцев — наносить торпедный удар еще представляет для кораблей и транспортов угрозу и ограничивает их зону возможного маневрирования. В то же время торпеды становятся все более и более важным средством борьбы с подводными лодками. Вот почему за последние годы в военно-морских силах многих иностранных государств большое значение придается противолодочным торпедам (рис. 23), которыми вооружаются авиация, подводные лодки и надводные корабли.

На вооружении подводных лодок находятся торпеды различных типов, предназначенные для поражения подводных и надводных целей. Для борьбы с надводными целями подводные лодки применяют в основном прямо идущие тяжелые торпеды с зарядом взрывчатого вещества 200—300 кг, а для поражения подводных лодок — самонаводящиеся электрические противолодочные торпеды.

В отличие от существовавших ранее торпед самонаводящаяся торпеда сама ищет свою цель. Если цель находится в зоне действия аппаратуры самонаведения, то торпеда сама начинает наводиться на нее. При попытке корабля-цели уклониться от торпеды она начинает преследовать его, чтобы настигнуть и уничтожить.
