Константин Морозов - Минно-торпедное оружие

В воде сахар через 10—15 мин растворяется, и пружинный контакт, замыкая цепь, делает мину опасной.

Гидростатический разъединитель (гидростат) препятствует соединению дисков пружинного контакта или смещению инерционного грузика (в ударно-механических минах), пока мина находится на корабле. При погружении от давления воды гидростат освобождает пружинный контакт или инерционный грузик.

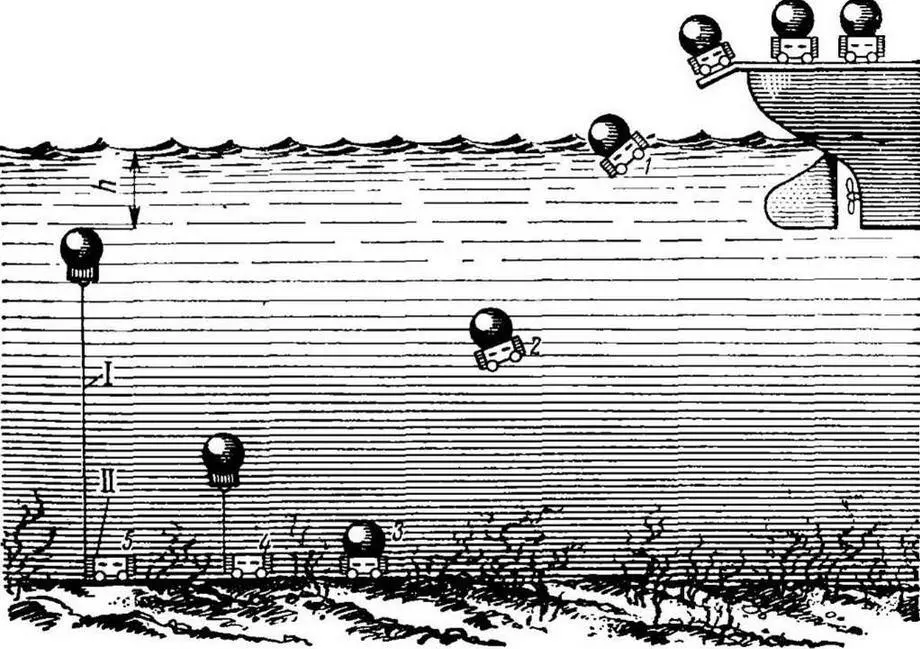

Рис. 4. Установка мин со дна:

А — заданное углубление мины; I — минреп; II — якорь мины; 1 — мина сброшена; 2 — мина тонет; 3— мина на грунте; 4—минреп сматывается; 5—мина установилась на заданной глубине

По способу постановки якорные мины делятся на всплывающие со дна [* Этот способ постановки якорных мин был предложен адмиралом Макаровым С О. в 1882 г.] и устанавливаемые с поверхности [** Способ постановки мин с поверхности был предложен лейтенантом Черноморского флота Азаровым Н. Н. в 1882 г.].

Рис. 5. Установка мин с поверхности:

h — заданное углубление мины; I—якорь мины; II —штерт; III—груз; IV — минреп; 1—мина сброшена; 2 — мина отделилась от якоря, минреп свободно сматывается с вьюшки; 3. 4— мина на поверхности, минреп продолжает сматываться; 5 — груз дошел до грунта, минреп перестал сматываться; 6 — якорь тянет мину вниз и устанавливает на заданной глубине, равной длине штерта

При постановке мины со дна барабан с минрепом составляет одно целое с корпусом мины (рис. 4).

Мина скреплена с якорем стропами из стального троса, которые не позволяют ей отделиться от якоря. Стропы одним концом закреплены наглухо к якорю, а другим концом пропущены через специальные ушки (обухи) в корпусе мины и затем присоединены к сахарному разъединителю в якоре.

При постановке после падения в воду мина вместе с якорем идет на дно. Через 10—15 мин сахар растворяется, освобождает стропы и мина начинает всплывать.

Когда мина придет на заданное углубление от поверхности воды (h), гидростатический прибор, расположенный около барабана, застопорит минреп.

Вместо сахарного разъединителя может применяться часовой механизм.

Постановка якорных мин с поверхности воды осуществляется следующим образом.

На якоре мины помещается вьюшка (барабан) с намотанным на нее минрепом. К вьюшке прикрепляется специальный стопорящий механизм, соединенный посредством штерта (шнура) с грузом (рис. 5).

Когда мину сбрасывают за борт, она вследствие запаса плавучести держится на поверхности воды, якорь же отделяется от нее и тонет, разматывая минреп с вьюшки.

Перед якорем движется груз, закрепленный на штерте, длина которого равняется Заданному углублению мины (h). Груз первым касается дна и тем"самым дает некоторую слабину штерту. В этот момент срабатывает стопорящий механизм и разматывание минрепа прекращается. Якорь же продолжает движение на дно, увлекая за собой мину, которая погружается на углубление, равное длине штерта.

Данный способ постановки мин еще называют штерто-грузовым. Он получил широкое распространение во многих флотах.

По весу заряда якорные мины подразделяют на малые, средние и большие. Малые мины имеют заряд весом 20—100 кг. Они применяются против небольших кораблей и судов в районах с глубиной до 500 м. Небольшие размеры мин позволяют принимать их на минные заградители по нескольку сотен штук.

Средние мины с зарядами 150—200 кг предназначаются для борьбы с кораблями и судами среднего водоизмещения. Длина их минрепа достигает 1000—1800 м.

Большие мины имеют вес заряда 250 —300 кг и более. Они предназначены для действий против крупных кораблей. Имея большой запас плавучести, эти мины позволяют наматывать на вьюшку длинный минреп. Это дает возможность ставить мины в районах с глубиной моря более 1800 м.

Антенные мины представляют собой обычные якорные ударные мины, имеющие электроконтактные взрыватели. Их принцип работы основан на свойстве неоднородных металлов, например цинка и стали, помещенных в морскую воду, создавать разность потенциалов. Эти мины используются главным образом для борьбы с подводными лодками.

Антенные мины ставятся на углубление около 35 м и снабжаются верхней и нижней металлическими антеннами длиной примерно 30 м каждая (рис. 6).

Верхняя антенна удерживается в вертикальном положении при помощи буйка. Заданное углубление буйка не должно быть больше осадки надводных кораблей противника.

Нижний же конец нижней антенны скрепляется с минрепом мины. Концы антенн, обращенные к мине, соединяются между собой проводом, который проходит внутрь корпуса мины.

Если подводная лодка столкнется непосредственно с миной, то она подорвется на ней так же, как и на якорной ударной мине. Если же подводная лодка коснется антенны (верхней или нижней), то в проводнике возникнет ток, он поступает на чувствительные приборы, подключающие электрозапал к постоянному источнику тока, размещенному в мине и имеющему достаточную мощность, чтобы привести электрозапал в действие.

Из сказанного видно, что антенные мины перекрывают верхний слой воды толщиной около 65 м. Чтобы увеличить толщину этого слоя, ставят вторую линию антенных мин на большее углубление.

На антенной мине может подорваться и надводный корабль (судно), однако взрыв обычной мины на расстоянии 30 м от киля значительных разрушений не приносит.

Рис. 6. Антенная мина

Зарубежные специалисты считают, что допустимая техническим устройством якорных ударных мин наименьшая глубина постановки составляет не менее 5 м. Чем ближе мина к поверхности моря, тем больше эффект ее взрыва. Поэтому в заграждениях, предназначенных против больших кораблей (крейсеров, авианосцев), эти мины рекомендуется ставить с заданным углублением в 5—7 м. Для борьбы с малыми кораблями углубление мин не превышает 1—2 м. Такие постановки мин опасны даже для катеров.

Но мелко поставленные минные заграждения легко обнаруживаются самолетами и вертолетами и, кроме того, быстро разрежаются (разносятся) под действием сильного волнения, течения и дрейфующего льда.

Срок боевой службы контактной якорной мины ограничен в основном сроком службы минрепа, который ржавеет в воде и теряет свою прочность. При волнении он может оборваться, так как сила рывков на минреп у малых и средних мин достигает сотен килограммов, а у больших мин — нескольких тонн. На живучесть минрепов и особенно на места их крепления с миной влияют также и приливно-отливные течения.
