То же можно сказать о создании процессов и оборудования для электронно-лучевой сварки ЭЛУ-20 (создана под руководством А.В. Герасименко) для термообработки установкой типа УВН (созданы под руководством Я.И. Спектра).

Работы по техническому обеспечению самолета Т-4 заложили основу для дальнейшего расширения применения титановых сплавов в новых изделиях авиационной техники.

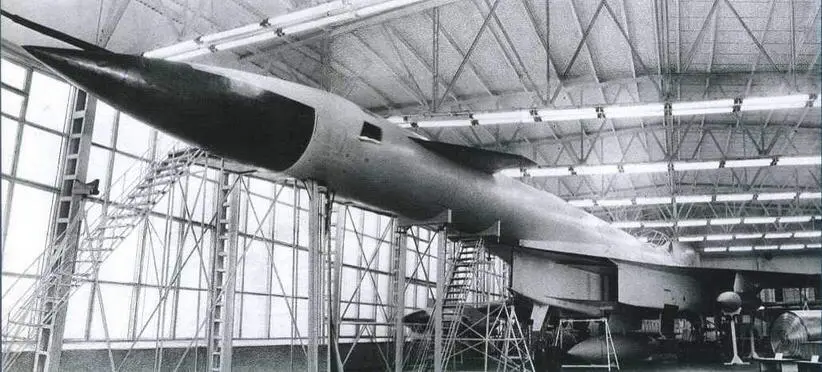

Макет самолета Т-4 в цехе опытного завода "Кулон", 1967 г. (ОАО "ОКБ Сухого")

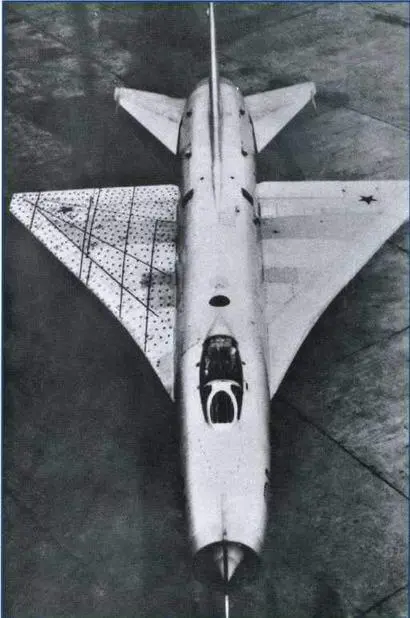

Летающая лаборатория "100 Л-1" (на базе самолета Су-9), на которой проводились исследования различных вариантов крыла для самолета Т-4. (Из архива Константина Косминкова)

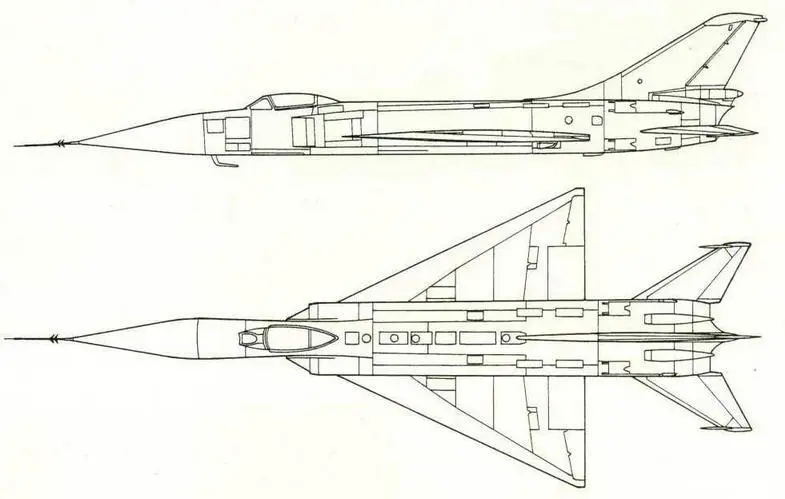

Проекции летающей лаборатории Су-15 с крылом с отогнутым носком. (Николай Гордюков)

Сложность работы с конструкцией фюзеляжа самолета из титана часто заставляла задуматься конструкторов ОКБ. Так, например, радиоэлектронный бортовой комплекс самолета Т-4 весил 4,8 т. Возник вопрос размещения этого оборудования, поскольку установка его по-истребительному, то есть очень плотно, приводила к большому количеству люков в титановой обшивке машины, а титан такого количества вырезов "не терпит". В итоге проблема была снята, но как это часто у нас бывает благодаря "мозговому штурму". Иногда эти проблемы решались весьма оригинально благодаря находчивости руководителя работ Н.С. Чернякова.

При разработке топливной системы, для размещения агрегатов внутри этих баков, размеры которых превышали 2 м в диаметре, приходилось проникать во внутрь через люки, специально выполненные для этой цели. Но титан не терпит больших вырезов, а через маленький люк может пролезть только очень худой человек и то в легкой одежде. А что делать "толстому" механику в зимнее время при обслуживании самолета в эксплуатации?

Руководитель работ по фюзеляжу К.А. Курьянский, человек достаточно крупный, категорически отрицательно отнесся к идее сделать большие люки в топливных баках. Тогда Наум Семенович решил эту проблему очень просто - он собрал всех заинтересованных в цехе сборки, где стоял почти готовый самолет, около злополучного люка, выслушал внимательно всех, а затем сказал: "Кирилл Александрович, ты, пожалуйста, сейчас, при нас, влезь в бак и вылези обратно, и тогда я больше не буду обсуждать вопрос об увеличении люков для обслуживания топливной системы". Курьянскому ничего не оставалось, как согласиться с увеличением размера люка.

Продолжались работы по проектированию закабинного отсека самолета. По предложению Л.И. Бондаренко был спроектирован закабинный отсек для радиоэлектронного оборудования с люком под фюзеляжем. Вдоль шестиметрового отсека стояли "этажерки", в нишах которых устанавливалось отдельными блоками все оборудование. Размер их соответствовал западному стандарту ARING. Система контроля за неисправностями была автоматической с точностью до блока.

На основании разработанной компоновки "пакетной" схемы летом 1965 г. в ОКБ Сухого приступили к созданию второго эскизного проекта. Компоновка этого проекта имела неотклоняемую носовую часть фюзеляжа (НЧФ) с выступающим фонарем клинообразной формы и расположением экипажа по схеме тандем. В остальном этот вариант машины мало чем отличался от будущей "сотки".

В марте 1966 г. эскизный проект был закончен и представлен на рассмотрение в ВВС и МАП.

От Министерства авиационной промышленности программу Т-4 вел заместитель начальника Главного управления номер один - Э.В. Литарев.

Параллельно с разработчиками был согласован и утвержден Министерством авиационной промышленности укрупненный график создания комплекса Т-4.

В 1966 г. было закончено предварительное проектирование и начат выпуск рабочих чертежей самолета.

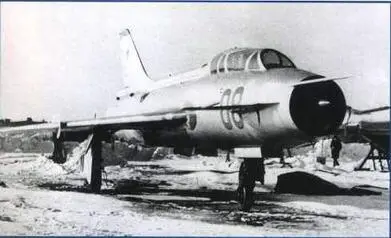

Летающая лаборатория "100 ЛДУ" (на базе самолета Су-7Б), на которой проводились исследования системы дистанционного управления.

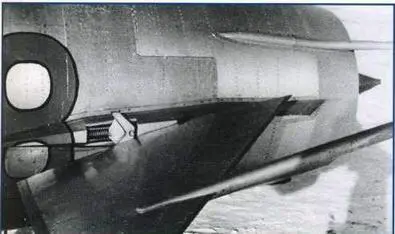

Переднее горизонтальное оперение. (ОАО "ОКБ Сухого")

После полученных замечаний по эскизному проекту в ОКБ была начата его доработка.

На самолете с диаметром фюзеляжа, равным 2 м, выступающий фонарь создавал большое лобовое сопротивление. Поэтому было решено применить отклоняемую НЧФ. При полете на высоте 22-24 км видимости как таковой нет, вокруг черное небо, поэтому носовая часть поднята,и полет идет по приборам, а при посадке она отклоняется и летчик получает превосходный обзор из кабины.

Лобовое стекло кабины имело большие размеры, и за это в ОКБ его прозвали "троллейбусным". В ОКБ П.О. Сухого отклоняемой НЧФ занимался С.С. Балаховский.

Идея поворотной носовой части самолета была встречена в штыки военными и только с помощью В.С. Ильюшина, который сразу принял эту новинку, удалось убедить ВВС, что это не мешает летчику. Но одновременно с этим В.С. Ильюшин настоял на установке перископа, для обзора вперед, на случай аварийной блокировки механизма отклонения носовой части.

В результате проведенной доработки получилась компоновка всем известной сейчас машины Т-4. Аэродинамический облик самолета был определен окончательно.

Сразу же после завершения эскизного проекта в конструкторском бюро приступили к созданию натурного макета. В том же году был закончен выпуск чертежей и начато изготовление силами ТМЗ стендов элевонов и переднего горизонтального оперения для отработки систем управления.

Большой объем исследований проводился на летающих лабораториях, созданных на базе серийных машин.

Так для изучения влияния геометрической крутки крыла на аэродинамические характеристики крыла с отогнутым носком и зависающими элевонами были созданы две летающие лаборатории на базе самолета Су-9 (получили обозначения "100 Л-Г И "100 Л-2" соответственно), на которых было установлено крыло сложной формы в плане с корневым наплывом, острносым профилем, подобное крылу самолета Т-4 без отгиба носовой части крыла,и самолета Су-15 с отогнутым носком крыла и отклоняющимися закрылками. В частности, на летающей лаборатории "100 Л-1" было выполнено более 20 полетов, а на машине "100 Л-2" завершен этап летных испытаний. Выполнено 15 полетов.

На базе самолета Су-7У в ОКБ была спроектирована летающая лаборатория "100ЛДУ" для проведения летной оценки особенностей пилотирования и характеристик управляемости самолета Т-4 с системой дистанционного управления. Для снижения продольной статической устойчивости и достижения управляемости летающей лабораторией самолет Су-7У был оборудован "дестабилизатором" - двумя горизонтальными поверхностями, расположенными в носовой части. ЛЛ "100ЛДУ" позволила до начала полетов самолета Т-4 провести натурную оценку и отработку устойчивости и управляемости с системой дистанционного управления. Большая работа по разработке и оборудованию "100ЛДУ" была проведена ведущим конструктором ОКБ В.А. Наумовым. Оценкой результатов полетов занимался В.Б. Гутник. Ведущим инженером по испытаниям от ЛИИ был Б.В. Бурцев.
