Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

- в процессе проектирования шасси предусмотреть в конструкции возможно большее количество датчиков для измерения жизненно важных параметров в процессе летных испытаний;

- создать наземный испытательный комплекс для кинематической отработки шасси с имитацией внешних нагружений;

- впервые в СССР осуществить комплексную поставку шасси, оснащенного электрогидропроводкой, колесами, системой разворота колес передней опоры и системой контрольно-записывающей аппаратуры;

- впервые в отечественном агрегатостроении применить в конструкции передней опоры цельноштампованную раму и балку из сверхпрочной стали ВКС-210.

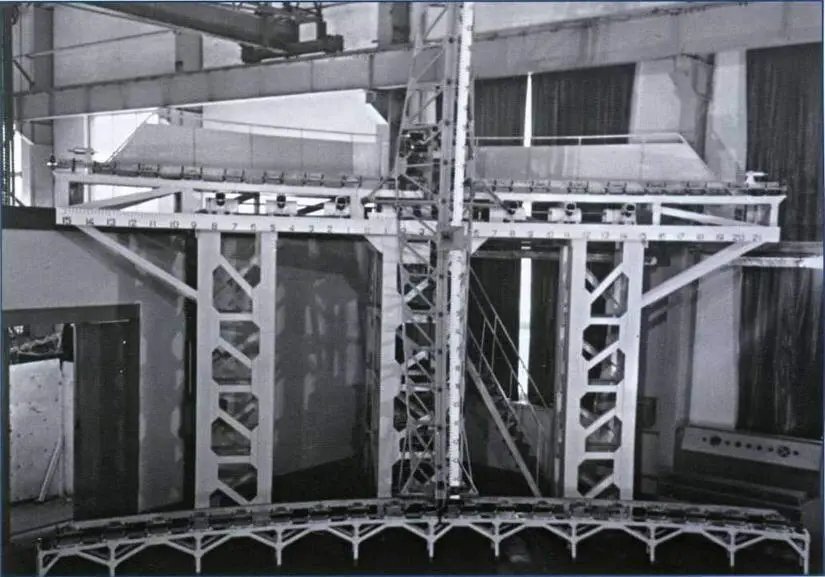

Двухстепенной стенд для полунатурного моделирования активной РЛГС. (ФГУП "ГосНИИАС")

В процессе решения этих задач родилось и крепло сотрудничество КБ под руководством Бережного И.А. с коллективом ОКБ им. П.О. Сухого, где главным конструктором был И. И. Зверев (колеса), а также головными институтами - ЦАГИ, ВИАМ, НИАТ и ВИЛС.

По мере разработки конструкторской документации, она передавалась на серийный завод для подготовки производства и изготовления деталей и узлов. Эта работа на серийном заводе велась под руководством главных инженеров Б.А. Вахе и И.К. Тиция, главных технологов В.Т. Старыгина и А.М. Колесова, начальника производства Д.В. Родкина, главного металлурга И.Б. Левина и др.

В процессе подготовки производства был проведен большой комплекс опытно-конструкторских работ по отработк е технологических процессов сварки, термообработки натуральных образцов из стали ВКС-210, а также процессы гальванопокрытий.

Вся конструкторская документация была передана серийному заводу, завершена подготовка производства и было начато изготовление деталей и узлов. Параллельно на созданной в ОКБ производственной базе начато изготовление и монтаж кинематического стенда. Скомплектованные поагрегатно детали и узлы с серийного завода передавались на сборку и испытания в ОКБ. Сборка, и испытания шли практически в круглосуточном режиме - многие технические специалисты, в т.ч. главный конструктор, ведущие конструктора работали круглосуточно. Наконец первый комплект шасси был собран и испытан, смонтированы все системы. И вот первый (и к счастью единственный) удар судьбы - на стенде выявился конструктивный дефект основной опоры шасси - мощность привода системы разворота тележки шасси оказалась недостаточной, система не функционировала. Под угрозой стало начало летных испытаний и само существование самолета. Генеральным конструктором совместно с И.А. Бережным было принято решение - начать первый этап летных испытаний без уборки шасси и одновременно найти конструктивное решение по устранению выявленного дефекта. Для обслуживания шасси в процессе летных испытаний в ОКБ было создано специальное подразделение, возглавляемое В.И. Хохотовой.

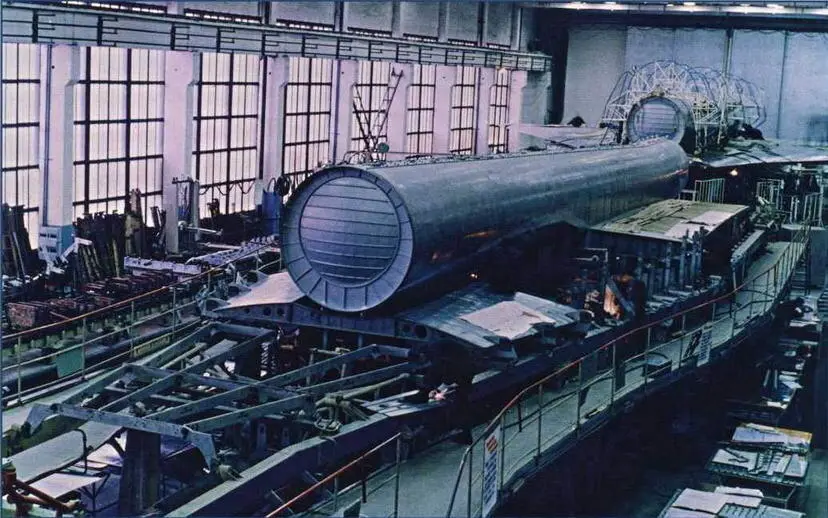

Сборка самолета Т-4 ("101") на ТМЗ. (ОАО "ОКБ Сухого")

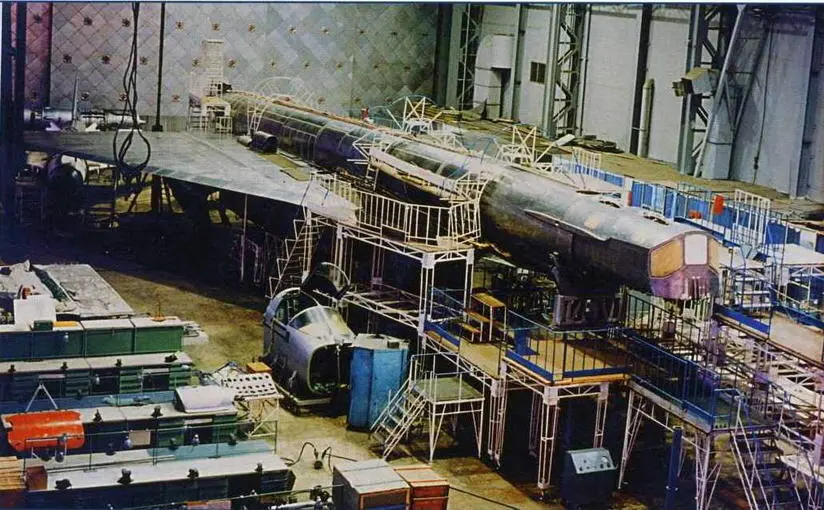

Сборка "101" и "102" машин на стапелях ТМЗ. (ОАО "ОКБ Сухого")

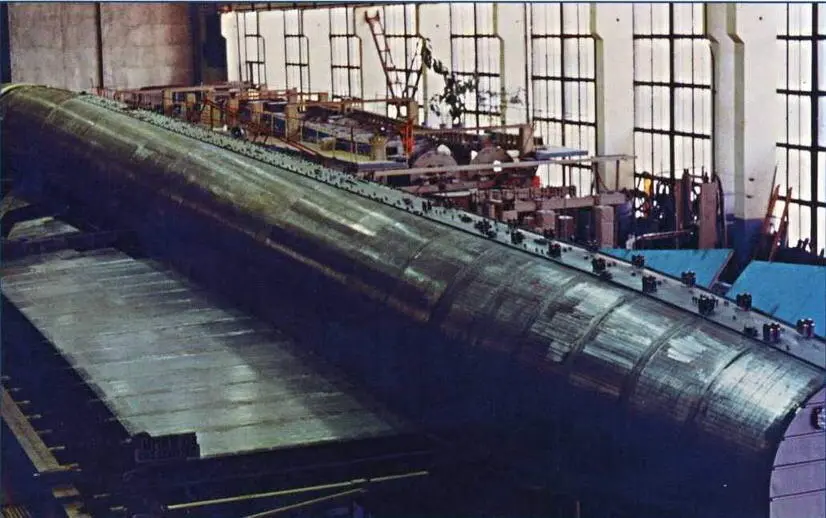

Хвостовая часть фюзеляжа самолета "102" - ТМЗ. (ОАО "ОКБ Сухого")

Сборка мотогондолы самолета "102" - ТМЗ. (ОАО "ОКБ Сухого")

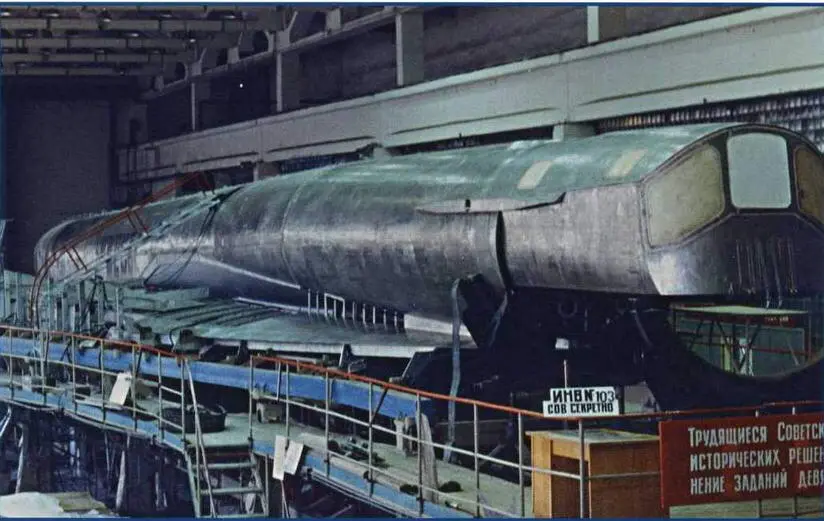

Самолет "103" на стапелях ТМЗ. (ОАО "ОКБ Сухого")

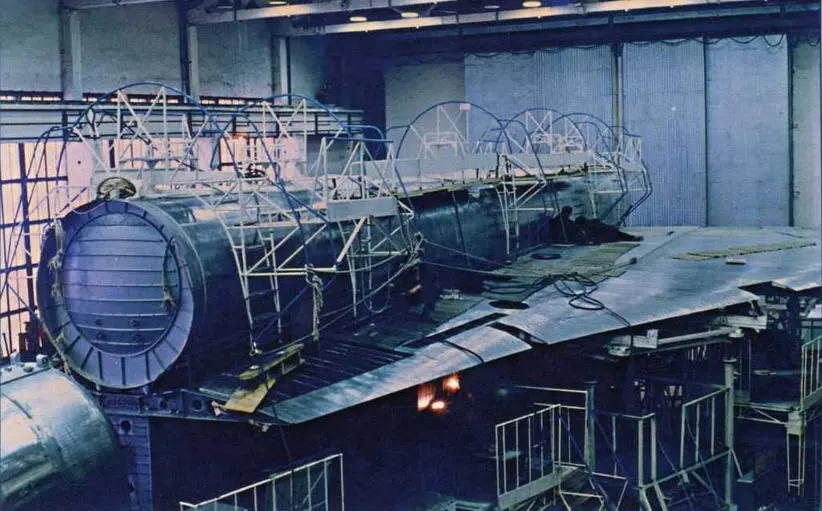

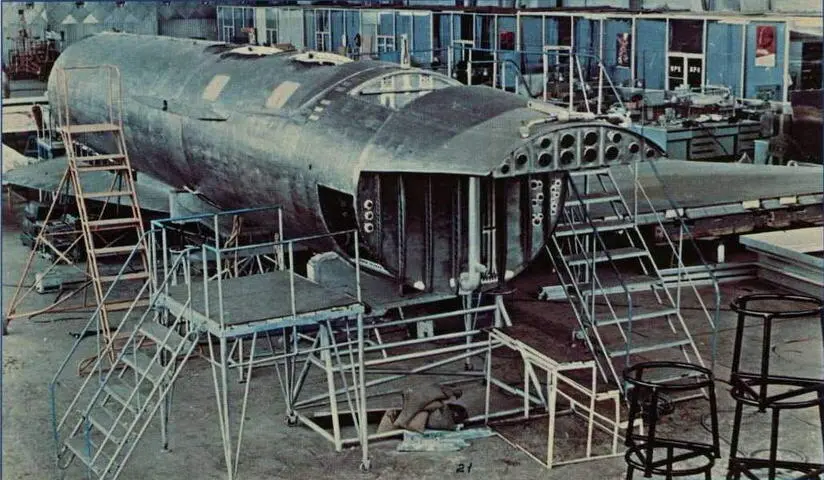

Фюзеляж "машины 104"- ТМЗ. (ОАО "ОКБ Сухого")

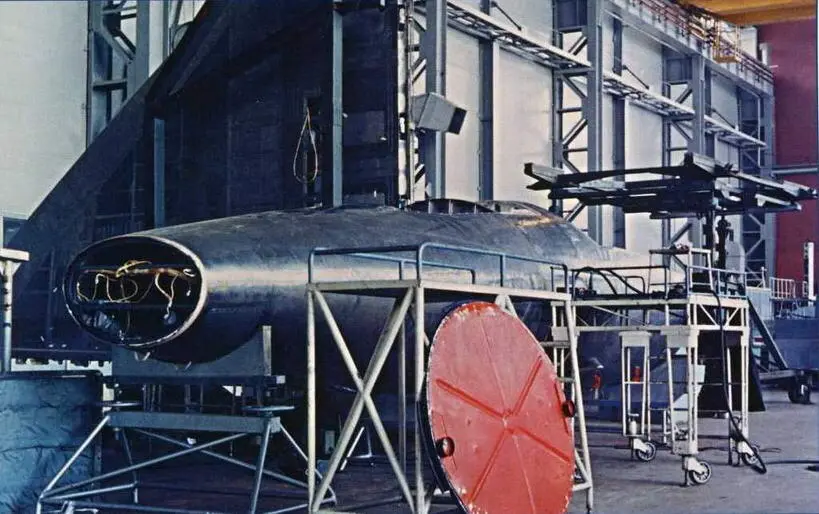

Монтажные работы в носовой части самолета Т-4 ("102") на машиностроительном заводе "Кулон". (ОАО "ОКБ Сухого")

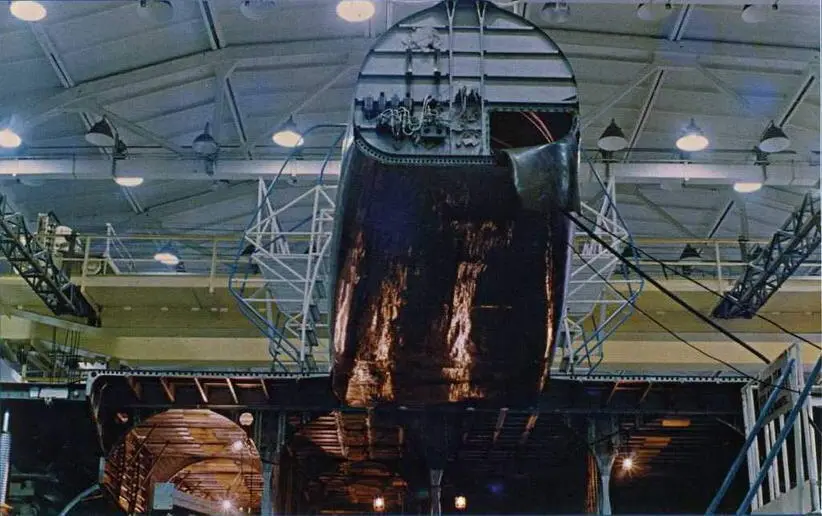

Отклоняемая носовая часть фюзеляжа самолета "101" на заводе ОКБ П.О. Сухого. (ОАО "ОКБ Сухого")

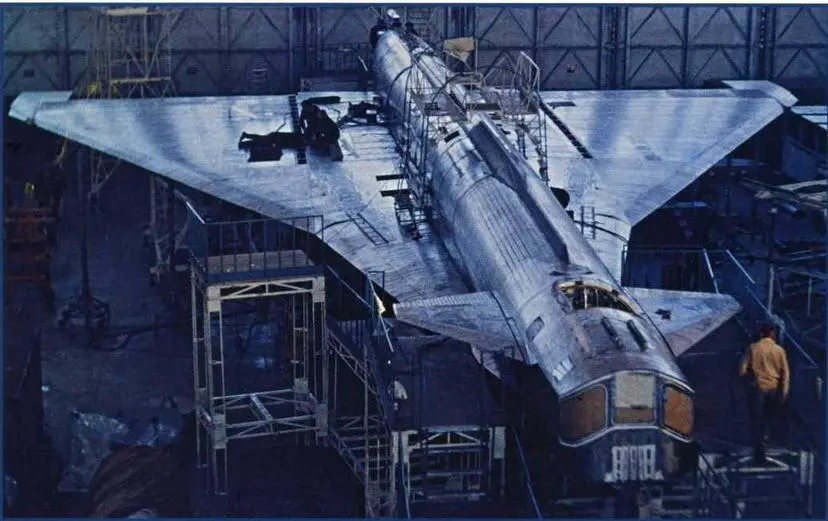

Сборка самолета Т-4 - "100" на заводе "Кулон". (ОАО "ОКБ Сухого")

Задача по ликвидации выявленного дефекта системы разворота-поворота основной опоры была успешно решена, разработана документация по ее доработке, позволявшая на серийном заводе ставить новые узлы, и собрана практически новая основная опора, проведена ее успешная отработка на кинематическом стенде. Наступил этап подготовки самолета к полному комплексу летных испытаний, которым предшествовала отработка модернизированного шасси в составе самолета - отработка системы уборки-выпуска шасси, "укладка" шасси в нишу, устранение выявленных недостаточных зазоров между конструкцией шасси и элементами планера, нивелировка самолета. Вся отработка была завершена, и генеральный конструктор подписал акт о полной готовности шасси к проведению комплекса летных испытаний.

Необходимо также отметить, что при подготовке к летным испытаниям серийный завод завершил изготовление комплектов шасси для статических, копровых и повторно-статических испытаний, а ОКБ на базе СибНИИ и ЦАГИ провели требуемый объем испытаний, предшествующий началу летных испытаний самолета.

Большой объем работ по авиационному боевому комплексу Т-4 был проведен в НИИАС. Среди них надо отметить: математическое моделирование, которое обеспечило выбор сложной аэробаллистической траектории и параметров системы управления и стабилизации; отработка БЦВМ "Аргон",; полунатурное моделирование на стенде СНАУ "Централь, в которую входило ИНС, БЦВМ и автопилот; полунатурное моделирование активной РЛГС на двухстепенном стенде с двумя подвижными каретками для отработки режима селекции цели на участке самонаведения ракеты на цель; полунатурное моделирование радиоэлектронного комплекса самолета в составе кабины с полным комплектом систем индикации и управления, реальной аппаратуры информационно-управляющей системы в виде закабинного технического отсека, включая РЛС "Прогресс", для которой имитировались условия работы по цели типа "авианосец"; полунатурное моделирование процесса подготовки ракеты Х-45 к пуску, с использованием экспериментальной ракеты со штатным комплектом аппаратуры.
