Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

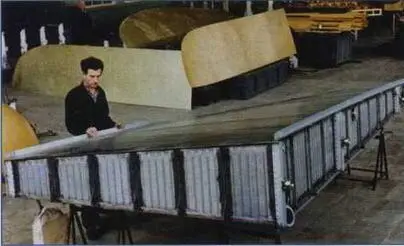

Опытный крыльевой бак. (ТМЗ)

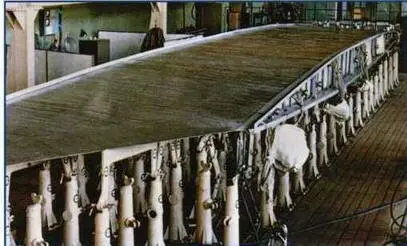

Крыло самолета. (ТМЗ)

Большое количество работ выполнялось отделом новой техники Тушинского завода во главе с Т.И. Казакевичем и его заместителем Ю.И. Альштадтом, в частности, проектирование средств механизации, программирование, научно-исследовательские работы, штамповка резка и т.д.

Совместно с ОКБ П.О. Сухого на ТМЗ был составлен сетевой график, который позволял наиболее оптимально определить последовательность планируемых работ в сторону уменьшения времени работы, снижения затрат и так далее.

На Тушинском машиностроительном заводе шла автоматизация станочного парка и программирование процессов и операций. Были созданы станки для считывания параметров детали с плазов фотоэлектрическим способом, а также фрезерно-копировальные - с числовым программным управлением (ЧПУ). Решением этих вопросов на заводе занимались начальник лаборатории программного управления М.С. Арутюнян, начальник конструкторского бюро В.И. Ишник и другие.

Кроме того, были отработаны совместно с сотрудником ВИАМа Г.Л. Ходаровским другие оригинальные технологические процессы: изготовление литых заготовок из титановых сплавов, разработанных сотрудниками института - Л.Н. Пивоваровой и Е.А. Борисовой, с нанесением перед нагревом специального изолирующего покрытия или нагрева в печах с обычной средой, широкое внедрение обработки по программе панелей, шпангоутов, балок из титановых сплавов и нержавеющих сталей на отечественных станках ЧПУ; освоение оборудования для расчета и записи программ на магнитную ленту; травление и химическое фрезерование листовых деталей из титановых сплавов и нержавеющих сталей; изготовление тонкостенного трубопровода из титановых сплавов и нержавеющих сталей (от ОКБ им. П.О. Сухого работой занимался А.И. Фурман), сварка и пайка трубопровода в монтажных условиях; внедрение алмазного инструмента и оборудования для полирования кромок сварных соединений; изготовление из нормализованных элементов комплекта стапелей и стендов со встроенным сварочным оборудованием для сборки-сварки передней, боковой, хвостовой частей фюзеляжа, центроплана и крыла; термообработка и термофиксация (термоправка) профилей и панелей из титановых сплавов в вакуумных термических печах; автоматизированная точечная сварка профилей, обечаек и панелей с перемещением агрегата или сварочного оборудования по шагу; автоматическая сварка продольных и кольцевых сварных швов агрегатов; автоматическая сварка поперечных кольцевых швов, имеющих форму, отличную от окружности, с применением следящей системы; автоматическая сварка Т-образных профилей методом сквозного проплава с растяжением деталей перед сваркой; создание комплекса испытательного, контрольно-измерительного оборудования для обработки и контроля топливных, гидравлических и электро-радио систем и другие.

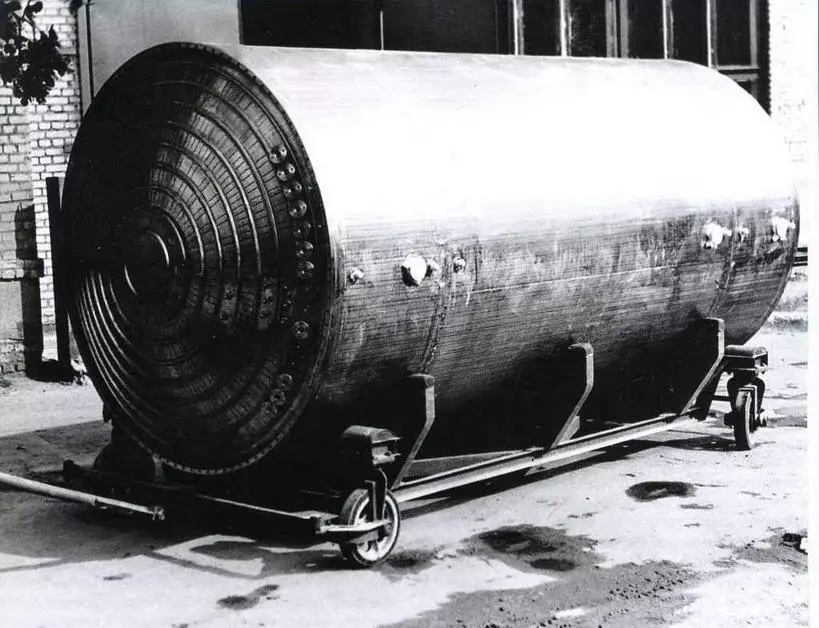

Опытный фюзеляжный бак. (ТМЗ)

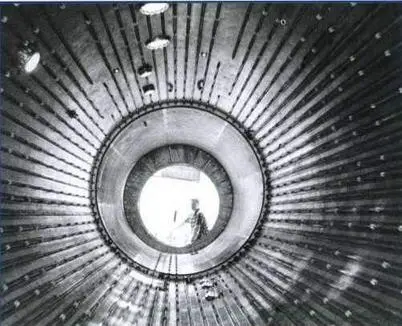

Внутренняя часть фюзеляжного топливного бака. (ТМЗ)

На ТМЗ происходила реконструкция завода. В частности, был построен уникальный термогальванический комплекс, площадью 15000 м 2, позволявший обрабатывать детали до десяти метров длиной. В два раза возросла площадь механического цеха, в полтора раза увеличились цеха штамповки, агрегатно-сборочный, сборки фюзеляжа и крыла. Большое участие в этом приняли начальник бюро реконструкции Н.Т. Аров и инженер-строитель В.В. Присов.

Все эти и другие работы выполнялись с участием отраслевых НИИ (НИАТ, ВИАМ, ВИЛС и др.), института электросварки им. Патона, ВНИИалмаз и других научных и технических организаций технического управления МАП.

Среди сотрудников этих организаций, принимавших участие в работе, надо отметить начальника главного технического управления МАП Г.М. Кошелева, его заместителя Ю.М. Бральского, главного инженера НИАТа Н.М. Видкора, заместителя начальника НИАТа Б.Н. Романовича, директора Савеловского завода И.А. Панкова, главного инженера этого же завода А.Н. Киселева, директора Ржевского завода М.П. Кулешова, главного инженера Ржевского завода В.П. Сарчука и других.

А. В. Потопалов. (МКБ "Буревестник’)

В 1965 г. Конструкторское бюро КБ-82 было выделено из состава Тушинского машиностроительного завода - ТМЗ (п/я 1309 МАП) в самостоятельное предприятие п/я 4705 ( с 1967 г. именуемое Машиностроительным конструкторским бюро МКБ "Буревестник") и подключено в помощь головному ОКБ П.О. Сухого к разработке конструкции и рабочих чертежей самолета Т-4, его экспериментальных узлов агрегатов и стендов с изготовлением их в опытном производстве, а также к конструкторскому сопровождению при изготовлении опытных образцов самолета на ТМЗ. Ответственным руководителем вновь созданного предприятия был назначен главный конструктор - Александр Васильевич Потопалов.

На первом этапе совместных работ с ОКБ П.О. Сухого и Тушинским машиностроительным заводом в МКБ "Буревестник" организовалось конструкторское бюро КБ-1 только по самолетной тематике, в состав которого было отобрано около 100 наиболее квалифицированных конструкторов предприятия. В связи с возросшими объемами проектных работ через 2 года эта численность практически была удвоена, главным образом за счет целевой подготовки конструкторов из студентов-старшекурсников вечернего отделения МАТИ, вечернего техникума ТМЗ и выпускников средней школы.

Возглавили эту конструкторскую организацию заместитель главного конструктора - Максим Григорьевич Олло и ведущий конструктор с правами его заместителя Борис Иванович Мерзляков, которые осуществляли техническое руководство при проектировании и выпуске конструкторской документации на разные объекты по ТЗ, выданным головным разработчиком.

В первую очередь был определен объем работ, выполняемых МКБ "Буревестник", составлен перечень и сроки их выполнения. На основании взаимно-согласованных документов были разработаны сетевые графики, по которым в дальнейшем велась организация и контроль выполнения работ как при разработке конструкторской документации, так и при изготовлении и испытаниях материальной части. Система сетевого планирования и управления (СПУ) впервые в авиационной промышленности начала внедряться в ОКБ П.О. Сухого при строительстве самолета Т-4. Ответственные от ОКБ П.О. Сухого - Д.Н. Бобрышев, от МКБ "Буревестник" - Е.Л. Татарский.
