Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

В 1970 г. была организована комплексная конструкторская бригада - по сопровождению летных испытаний в ЛИИ самолета "101", которой руководил начальник бригады Владимир Ильич Виноградов, основной задачей которой являлось оперативное обеспечение КД и внедрение конструкторских изменений в процессе летных испытаний. Кроме того, в процессе ЛИ была разработана система КЗА, проведены измерения статистических и динамических нагрузок температур с анализом их результатов под руководством специалистов Л.И. Корчика, О.И. Охотникова, О.А. Голяницкого, В.С. Косцова, Ю.И. Алимова.

Наряду с проектно-конструкторскими работами по теме Т-4 в МКБ "Буревестник" велось изготовление большого количества экспериментальных объектов, крепежа, моделей и стендов (в том числе МСУ, СВ-100) для наземных испытаний, а также производственное обеспечение лабораторно-экспериментальных работ.

Опытным производством, которое возглавлял заместитель главного конструктора Шая (Александр) Давыдович Гольштейн было освоено промышленное производство стальных сотовых паяных конструкций и проведена технологическая подготовка к широкому применению их в конструкции воздухозаборников на самолете Т- 4. Был изготовлен экспериментальный натурный образец воздухозаборника с регулируемыми панелями.

Проектно-конструкторскими и экспериментальными работами по созданию паяных сотовых конструкций занимался отдел, возглавляемый Аскольдом Ивановичем Ендогуром. Среди конструкторов, внесших основной вклад были: М.Я. Гофин, Э.Л. Чуева, В.И. Куликов, А. Музыка и др.

Для конструкторов и других специалистов МКБ "Буревестник", до этого, в основном, не имеющих опыта работы по созданию самолетов, совместная работа по теме Т-4 с ОКБ П.О. Сухого явилась хорошей школой в подготовке высококвалифицированных специалистов (конструкторов, расчетчиков, технологов, испытателей и т.д.). Был создан творческий конструкторский коллектив, способный выполнять еще более совершенные конструкции, что и было подтверждено при создании ВКС "Буран".

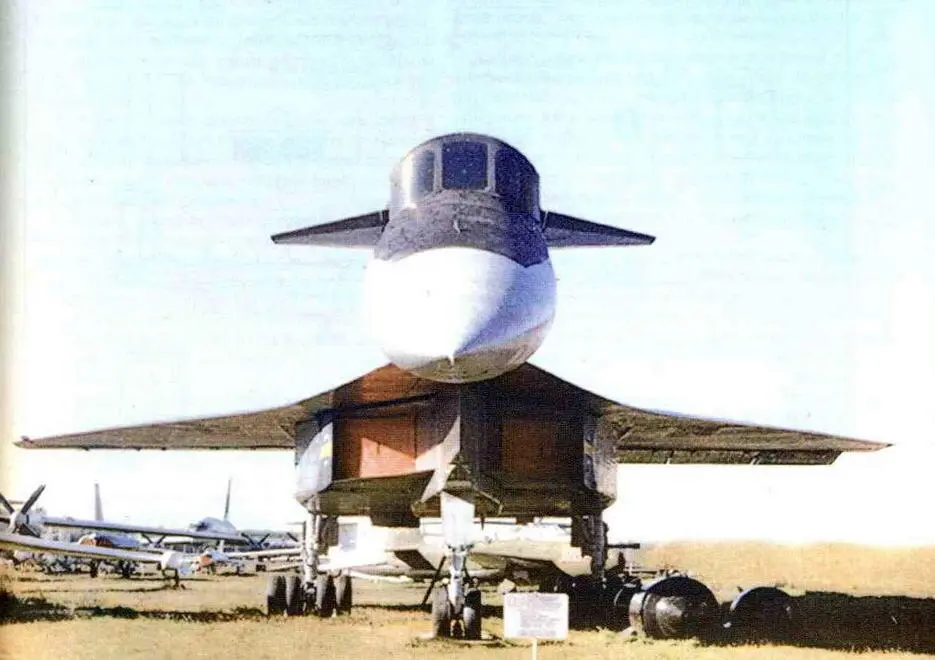

Аэродинамическая схема самолета Т-4 представляет собой "бесхвостку" с передним горизонтальным оперением.

Фюзеляж - тело большого удлинения, несущее переднее горизонтальное и хвостовое вертикальное оперения и имеет отклоняющуюся носовую часть, которая позволяет улучшить обзор из кабины летчика на дозвуковых режимах полета, при заправке топливом в полете и на режимах взлета и посадки. На самолете установлено крыло треугольной формы в плане с изломом по передней кромке. Шасси самолета выполнено по трехстоечной схеме с носовой стойкой.

Силовая установка включала четыре двигателя РД36-41, размещенных в ряд в гондоле под крылом - "пакетная компоновка". Такая компоновка обеспечивала снижение аэродинамического сопротивления самолета и позволяла использовать положительную интерференцию между мотогондолой и крылом и достичь более высоких значений величин аэродинамического качества.

Продольное управление самолетом осуществлялось элевонами и передним горизонтальным оперением, поперечное управление - элевонами, путевое - рулем направления. На режимах взлета и посадки переднее горизонтальное оперение работало совместно с элевонами. На остальных режимах переднее горизонтальное оперение служило для продольной балансировки самолета.

Самолет Т-4 обладал высокими сверхзвуковыми и дозвуковыми характеристиками, которые были достигнуты благодаря колоссальному объему аэродинамических исследований на этапе разработки.

Большое количество работ было проведено при выборе оптимальной формы крыла будущего самолета. В ходе исследований подобрана такая форма крыла в плане, которая позволяла достичь наименьшего смещения фокуса машины при изменении режима полета с дозвукового на сверхзвуковой.[ 1Известно, что при переходе от дозвука к сверхзвуку фокус самолета резко смещается назад от центра тяжести (и наоборот), при этом возникает проблема балансировки ЛА. Путем подбора профиля крыла удалось уменьшить потери на балансировку. Прим, автора.]

Параллельно проводились исследования различных профилировок крыла и подбор их для самолета Т-4. Наиболее удовлетворял требованиям остроносый профиль У5. При имеющейся относительной толщине 2,74%, он обладал минимальным сопротивлением на сверхзвуке.

Для достижения требуемых характеристик на дозвуковых режимах был введен отгиб носка крыла. Это позволило получить при дозвуке на остроносом профиле повышение аэродинамического качества, по сравнению с обычным неотогнутым крылом, приблизительно на единицу, и существенно улучшить летно-технические характеристики самолета на дозвуковых режимах полета. Данные по отгибающемуся носку крыла были получены после исследований деформации срединной поверхности и обтекания крыла.

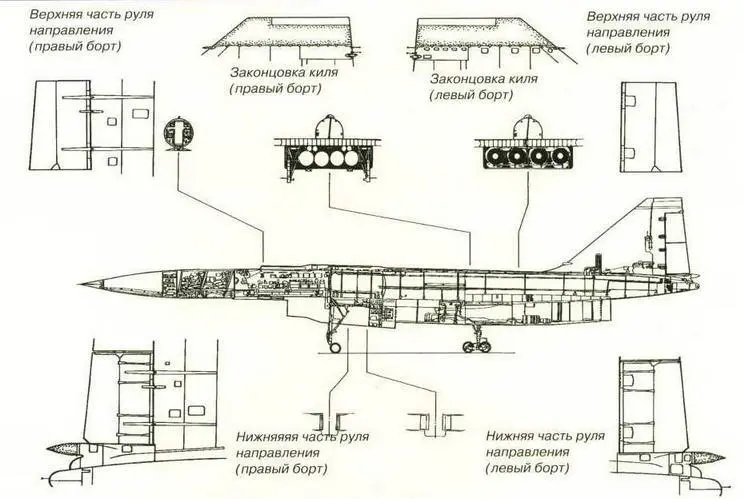

Компоновка самолета Т-4 (вид сбоку) (Николай Гордюков)

На основании полученных положительных результатов в 1969 г. Павел Осипович Сухой совместно с Наумом Семеновичем Черняковым приняли решение переделать носовую часть крыла на практически уже готовом самолете.

Отклонение флаперонов на дозвуковых режимах полета влияет на повышение аэродинамического качества самолета. При малых углах отклонения флаперонов, порядка 5 градусов, можно поднять максимальное аэродинамическое качество, которое в свою очередь влияет при полете на дальность. Этот режим был также введен на строящийся самолет.

Флапероны на Т-4 использовались не только для повышения аэродинамического качества, они также служили как органы управления поперечного и продольного каналов, балансировки и одновременно зависания. Зависание было новым элементом в управлении самолетом, которое повышало его аэродинамические качества при одновременном выполнении всех остальных функций управления.

Отдельной темой при выборе компоновки крыла Т-4 была работа по отклоняемым законцовкам. Отклонение законцовок крыла вниз влияло на характеристики путевой устойчивости и повышало его упругие свойства. Но из-за тонкого профиля крыла самолета Т-4 отклоняемые законцовки установлены не были.

Для уменьшения сопротивления самолета в трансзвуковой области и при полете с числом М>1 при формировании геометрических обводов самолета использовался "график площадей" поперечных сечений самолета.
