Длина приборного отсека составляла 6746 мм. Поперечный набор отсека состоял из 22 типовых промежуточных шпангоутов с шагом между ними равным 300 мм.

По бортам приборного отсека на нескольких уровнях размещались блоки комплексов радиоэлектронного оборудования, а также блоки электросистемы самолета. Большинство блоков было сгруппировано в отдельные модульные одно-, двух-, трехэтажные этажерки, позволяющие резко сократить установочный вес радиоэлектронного оборудования и объем, который оно занимало на самолете. Кроме того, установка блоков в модульные этажерки позволила централизованно с меньшими, в том числе и весовыми потерями, подвести к блокам охлаждающий их воздух из системы кондиционирования, а также уменьшить длину жгутов, связывающих между собой блоки оборудования.

По всей длине приборного отсека по его центру был расположен "коридор", обеспечивающий подход к блокам при их эксплуатации и замене.

В верхней части отсека по оси симметрии проходили тросы управления рулем направления. Внизу по бортам размещались агрегаты и трубопроводы системы кондиционирования. В приборном отсеке были также расположены газификаторы кислородной системы.

Большая часть жгутов, проложенных вдоль отсека, была расположена по бортам в нижней части отсека под стеллажами, на которых устанавливалась большая часть модульных этажерок оборудования.

На "потолке" коридора были установлены блоки электросистемы.

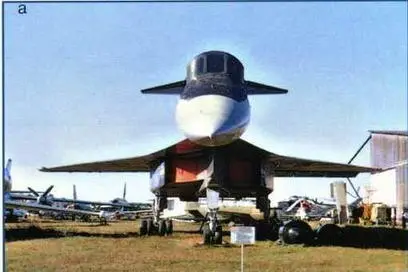

Общий вид самолета Т-4 в музее г. Монино: а) вид спереди:

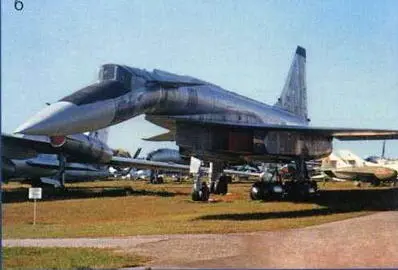

б) вид 1/3 спереди:

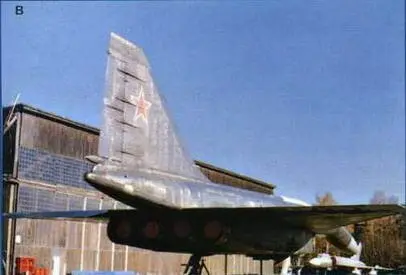

в) вид 1/3 сзади:

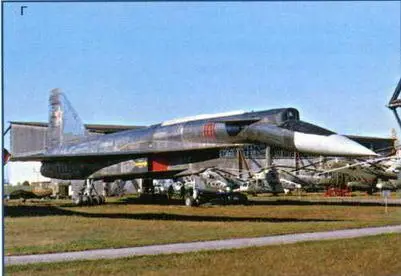

г) вид с правого борта (Ильдар Бедретдинов)

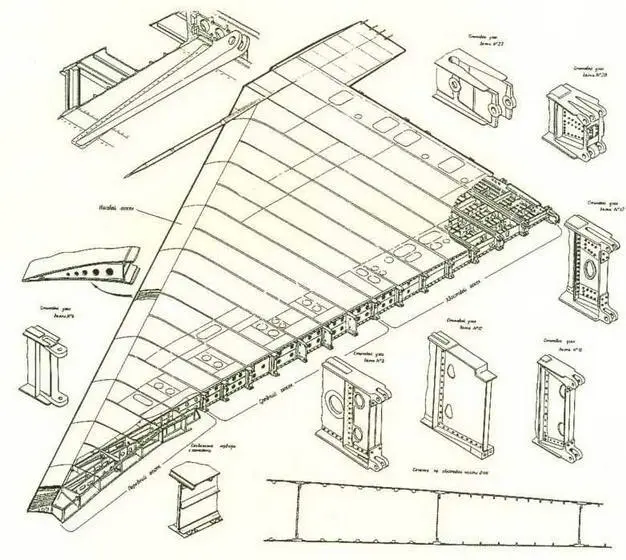

Крыло. IНиколай Гордюков)

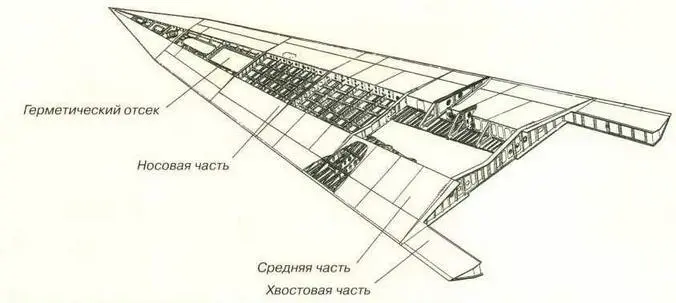

Носок крыла. (Николай Гордюков)

Трубопроводы системы кондиционирования располагались по бортам отсека в его нижней части. Толщина теплоизоляционного слоя составляла 50 мм.

В приборном отсеке были установлены блоки системы радиотехнической разведки, станции активных помех, инфракрасного пеленгатора, госопознавания, связи, самолетного ответчика, бортовой цифровой вычислительной станции, коммутации, управления силовой установкой, спасаемого самописца, автоматизированной системы контроля, аппаратуры управления ракетами, антиюзовой автоматики и управления воздухозаборниками. Здесь же располагались части блоков радиолокационной станции, астроинерциальной системы и радиотехнических систем ближней и дальней навигации.

Технологические отсеки фюзеляжа - 4Ф, 5Ф и 6Ф - топливные баки-отсеки. Отсек 4Ф имел круглое сечение постоянного диаметра 2000 мм, передняя стенка отсека представляла собой сферическую форму для восприятия избыточного давления в баке. Длина отсека 4Ф - 9750 мм. Отсек 5Ф - надкессонный, с плоским днищем, под отсеком 5Ф располагался кессон крыла. Поперечные сечения отсека 6Ф, аналогичны поперечным сечениям отсека 5Ф, но имели меньшие геометрические сечения. Топливные баки были соединены системой трубопроводов.

В гермошпангоутах топливных баков - отсеков имелись люки с герметичными крышками для доступа внутрь баков.

Над баками был расположен гаргрот, в форме полуцилиндра. В гаргроте располагались основные транзитные коммуникации самолета: жгуты электросистемы, радиоэлектронных систем, тросы управления рулем направления, трубопроводы топливной системы.

В хвостовой части фюзеляжа размещался хвостовой отсек, в котором была установлена четырехкупольная парашютно-тормозная установка (ПТУ). Створки ПТУ при выпуске парашюта раскрывались в стороны.

Под фюзеляжем и центропланом крыла была установлена гондола с пакетным расположением четырех двигателей.

Гондола двигателей технологически делилась на переднюю часть мотогондолы и хвостовую часть.

Носок передней части гондолы представлял собой вертикальный клин, на котором слева и справа установлены регулируемые створки воздухозаборника и сам воздухозаборник. В носке гондолы была размещена ниша передней опоры шасси. За нишей передней опоры в носке между воздушными каналами был расположен отсек оборудования, в котором, располагались агрегаты самолетных систем.

В центральной зоне гондолы между воздушными каналами был размещен расходный топливный бак. По бокам центральной части гондолы под центропланом располагались левая и правая ниши главных опор шасси. Кинематическая схема створок главных опор позволяла закрывать их при выпущенных опорах.

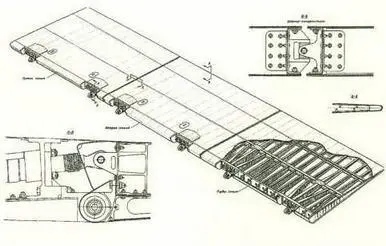

Элевон крыла. (Николай Гордюков)

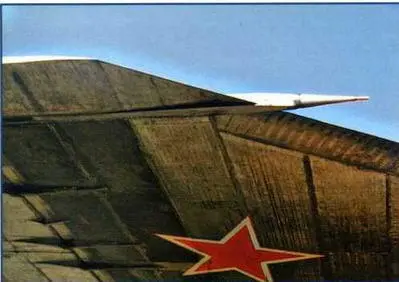

Крыльевой противофлаттерный балансир. (Ильдар Бедретдинов)

Крыло самолета Т-4 имело треугольную в плане форму с изломом по передней кромке.

Профиль крыла - симметричный с относительной толщиной 2,7%.

Крыло самолета технологически делилось на две части:

- центральную (центроплан);

- консоли крыла.

Центральная часть крыла имела многобалочную конструкцию с часто расположенным поперечным набором (нервюрами) и панелями, представляющими собой обшивку, подкрепленную стрингерами.

Центральная часть крыла делилась на:

- герметичную переднюю, в которой был расположен топливный бак-отсек;

- негерметичную заднюю.

По периметру топливного отсека были предусмотрены люки для осмотра и ремонта при обнаружении течи.

Стык центральной части крыла с консолями осуществлялся по узлам силовых балок болтами, по панелям: по верхней поверхности с помощью гребенки, по нижней - с помощью силовой ленты.

На верхней поверхности центральной части крыла располагались узлы стыковки ее с фюзеляжем, на нижней поверхности - узлы крепления главных опор шасси и узлы крепления гондол двигателей.

Основные силовые продольные балки имели двутавровые сечения и были выполнены из стали. Промежуточные продольные балки представляли из себя ферменную конструкцию с поясами двутаврового сечения. Верхние и нижние панели топливного отсека были выполнены из стали ВНС-2 и представляли собой обшивку, подкрепленную стрингерами.
