Задняя часть центроплана была негерметична. Нижняя поверхность негерметичного отсека полировалась для повышения ее способности отражать тепло от работающих двигателей.

Каждая консоль крыла состояла из основного отсека и носка и представляла собой сварную конструкцию. Элементы конструкции консолей крыла были выполнены из титановых сплавов. В консолях крыла топливных баков не было.

В конструкции консоли были применены силовые балки двух типов:

- цельноштампованные, двутаврового сечения;

- сборные с поясами таврового сечения.

Несиловые балки были выполнены из поясов таврового сечения и стенок.

Верхние и нижние панели отсека состояли из обшивки, подкрепленной часто расположенными стрингерами. Соединение стрингеров с обшивкой производилось контактной электросваркой.

Нервюры консолей были выполнены: цельноштампованными, арочными и стеночными.

Носок консоли состоял из двух панелей, подкрепленных гофром, и набора облеченных нервюр.

Левый и правый элевоны консолей состояли каждый из трех секций, отклоняющихся вверх на угол 25° и вниз на угол 10°. Каждая секция была шарнирно подвешена в двух точках и отклонялась с помощью гидроцилиндров.

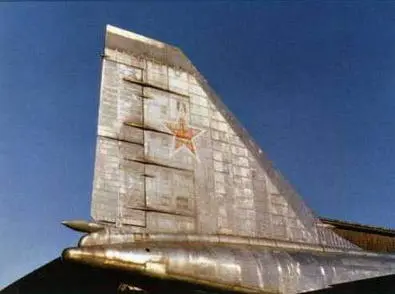

Киль самолета Т-4. (Ильдар Бедретдинов)

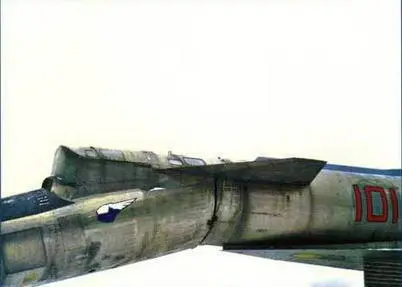

Переднее горизонтальное оперение самолета. (Ильдар Бедретдинов)

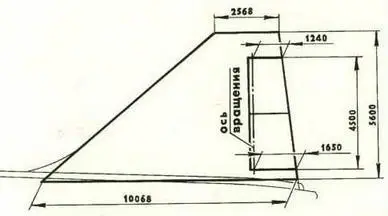

Геометрические характеристики киля. (Николай Гордюков)

Элементы конструкции киля. (Николай Гордюков)

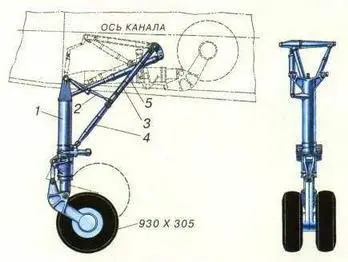

Передняя стойка шасси. (Николай Гордюков)

1 - амортизационная стойка 2 - механизм распора 3 - верхнее звено подкоса 4 - нижнее звено подкоса 5 - подъемник

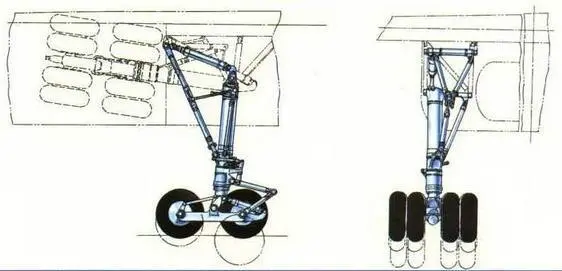

Основная стойка шасси. ( Николай Гордюков)

Фотографии передней стойки шасси самолета "101". (Ильдар Ведретдинов)

Фотографии основной стойки шасси (левый борт) самолета ‘‘101". (Ильдар Ведретдинов)

Продольный набор элевонов состоял из переднего лонжерона и двух стенок, поперечный - из часто расположенных нервюр.

Исследования, проведенные в ОКБ П.О. Сухого, показали, что наиболее рациональной конструктивно-силовой схемой тонкого сверхзвукового крыла большой стреловидности, обеспечивающей местную жесткость, являлась многостеночная кессонная конструкция, воспринимающая изгиб, кручение и местные нагрузки.

Принятая и реализованная конструктивно-силовая схема крыла обеспечивала прочность и хорошую весовую отдачу при нормальной и повышенной температурах.

Таблица 1.

Площадь крыла полная, м2 295,7

Удлинение 1,51

Сужение 6,86

Относительная толщина профиля, %:

- по корневому сечению 2,35

- по концевому сечению 2,74

Площадь элевонов, м 222,09

Вертикальное оперение самолета имело трапециевидную форму в плане с углом стреловидности по передней кромке 51° и состояло из киля и руля направления. Руль направления по высоте был разделен на две части.

Управление рулем направления осуществлялось гидроцилиндрами, установленными внутри киля.

Гидроцилиндры крепились на балках киля и нервюрах руля направления.

По своей конструктивно-силовой схеме киль представлял собой многолонжеронную конструкцию.

Стыковка киля с фюзеляжем осуществлялась по 9 лонжеронам. Лонжероны киля имели двутавровое сечение и изготавливались целиком из стали горячей штамповкой. Некоторые лонжероны состояли из двух частей: нижней, изготавливавшейся из стали горячей штамповкой и верхней, представлявшей собой сварную конструкцию из полок и стенок.

Верхняя и нижняя части руля направления имели одинаковую конструкцию. Каркас руля направления состоял из лонжерона, стенок, нервюр и носков.

В киле были размещены антенны радиоэлектронных комплексов, тросы и исполнительные органы системы управления рулем направления.

Таблица 2.

Площадь, м2 35

Относительная площадь 0,135

Удлинение 0,89

Сужение 3,92

Относительная толщина профиля, %

- по корневому сечению 3,47

- по концевому сечению 3,52

Плечо вертикального оперения, н 10,572

Площадь руля направления, м 26,5

Относительная площадь руля направления 0,185

Угол стреловидности по передней кромке переднего горизонтального оперения 51° 20'

Переднее горизонтальное оперение (ПГО) служило для оптимальной продольной балансировки самолета на взлете и посадке и для балансировки Т-4 в горизонтальном полете при нулевом отклонении элевонов.

Переднее горизонтальное оперение имело трапециевидную форму в плане со стреловидностью по передней кромке 55°. ПГО было выполнено цельноповоротным, с прямой осью вращения и состояло из взаимозаменяемых правой и левой консолей.

Управление ПГО осуществлялось с помощью дублированного электропривода.

Профиль переднего горизонтального оперения - двойная трапеция.

Каждая консоль состояла из передней, средней и хвостовой частей. Средняя часть, в свою очередь, состояла из верхней и нижней панелей, лонжерона, нервюр, задней и передней стенок.

Таблица 3.

Параметры Характеристики

Площадь поворотной части, м2 6,45

Относительная площадь поворотной части 0,0227
