Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

Вся развединформация, полученная от самолета в полете и после посадки его на аэродром дешифрировалась и обрабатывалась в наземном комплексе обработки информации. Наземный комплекс приема и обработки представлял собой сложную систему, состоящую из ряда лабораторий, обеспечивающих прием разведывательной информации по радиоканалу, обработку и дешифрирование. Комплекс должен был состоять из лабораторий, размещенных на 22-х автомобилях типа "Урал".

Самолет Т-4, вне зависимости от варианта его комплектации, должен был выполнять боевые задачи вне территории СССР и на значительном удалении от него. Это в свою очередь накладывало определенные требования на объем задач, решаемых комплексом обороны, а также к составу средств.

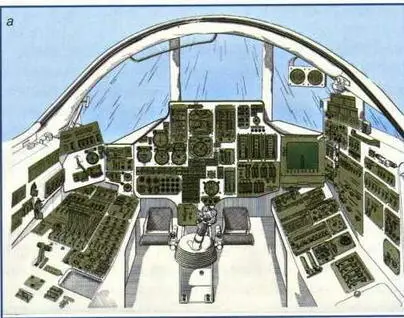

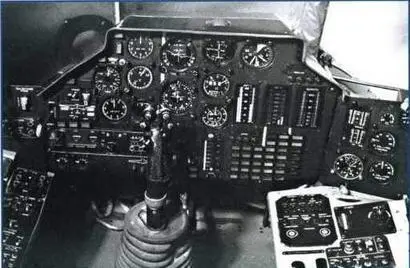

Кабина пилота: а - приборная доска

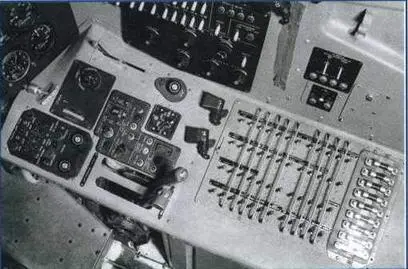

б - левый пульт

в - правый пульт

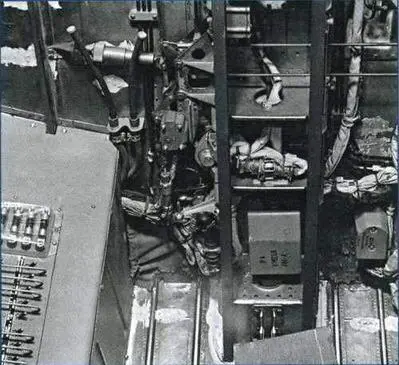

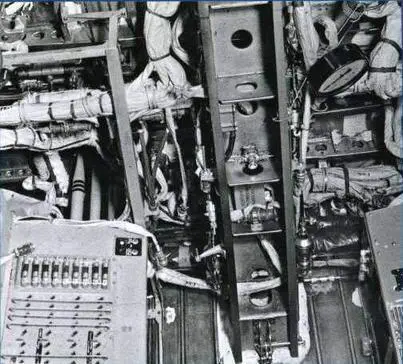

г - задняя стенка кабины (ОАО "ОКБ Сухого")

Комплекс обороны "Отпор" проектировался в составе средств:

- индивидуальной обороны, устанавливаемых на борту каждого варианта комплектации самолета;

- коллективной обороны, также устанавливаемых на борту каждого варианта комплектации самолета;

- коллективно-групповой обороны, размещавшихся в подвесном сменном контейнере.

Средства индивидуальной и коллективной обороны самолета включали в себя:

- радиотехническую (РТ) аппаратуру обнаружение облучения самолета РЛС ПВО и истребителей;

- станцию активных помех;

- аппаратуру обнаружения пуска ракет и отслеживания их траекторий в инфракрасном (ИК) диапазоне;

- радиотехническую аппаратуру обнаружения облучения самолета РЛС целеуказания, целераспределения системы ПВО противника;

- станцию активных помех РЛС целеуказания, целераспределения системы ПВО противника;

- автомат сброса дипольных отражателей и ложных тепловых целей;

- аппаратуру управления средствами комплекса обороны и сопряжения с бортовым оборудованием самолета.

По данным от информационной аппаратуры (РТ-разведки и ИК-обнаружения пуска ракет) должно было производиться управление средствами обороны с одновременным выполнением самолетом противоракетного маневра.

Средства коллективно-групповой обороны размещались в сменном подвесном контейнере, в состав которого входили:

- радиотехническая аппаратура обнаружения облучения самолета РЛС целеуказания, целераспределения ПВО;

- станция активных помех РЛС вышеперечисленного назначения с расширенным диапазоном волн и разнообразным набором помех;

- дополнительный автомат сброса дипольных отражателей и ложных тепловых целей для усиления обороны самолета обеспечения.

Управление средствами коллективно-групповой обороны должно было производиться с борта самолета общим для средств индивидуальной и коллективной обороны вычислителем.

Подвесной сменный контейнер комплекса обороны "Отпор" предполагалось устанавливать на самолете вместо подвесного сменного контейнера с разведывательной аппаратурой, либо вместо авиационной крылатой ракеты. В этой комплектации самолет мог выполнять функции самолета обеспечения (постановщика помех).

Целью вышеперечисленного состава средств комплекса обороны являлась борьба (противодействия) с информационными системами и средствами огневого противодействия ПВО вероятного противника.

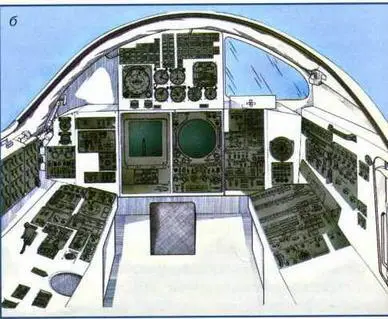

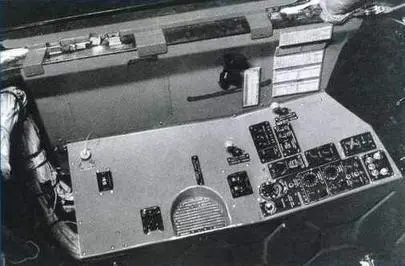

Кабина штурмана: а - приборная доска

б - левый пульт

в - правый пульт

г - задняя стенка кабины (ОАО "ОКБ Сухого")

Экипаж самолета состоял из двух человек - летчика и штурмана-оператора. Он помещался в кабине, разделенной на два отсека негерметичной поперечной перегородкой. В переднем отсеке было установлено кресло летчика, а за перегородкой в заднем отсеке - кресло штурмана-оператора.

Особенностью компоновки кабины самолета Т-4 являлось отсутствие обычного фонаря. В крейсерском (сверхзвуковом) полете обзор из кабины должен был осуществляться через боковые и верхние окна, а также перископ. Для обеспечения необходимого обзора вперед-вниз, носовая часть фюзеляжа впереди кабины была выполнена подвижной и на режимах взлета и посадки, дозаправки топливом в воздухе и полете на малой высоте - опускалась вниз.

В кабине летчика был расположен пост управления самолетом, состоящий из ручки, педалей и РУДов. Кабина штурмана-оператора не была снабжена органами управления машиной и содержала навигационное оборудование, управление вооружением и частично дублировались датчики системы управления полетом для разгрузки пилота.

Экипаж должен был работать в скафандрах, обеспечивающих полет в случае разгерметизации кабины.

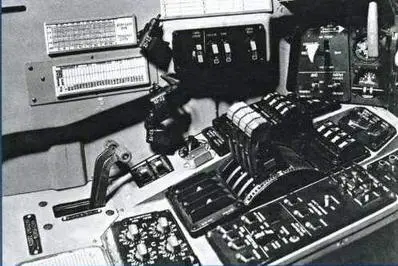

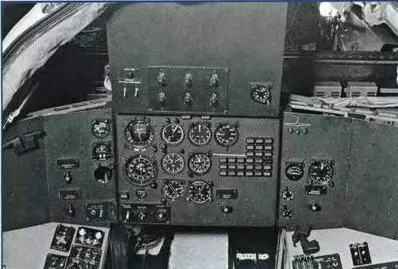

Кабина второго экспериментального самолета Т-4 - "102": а - кабина летчика

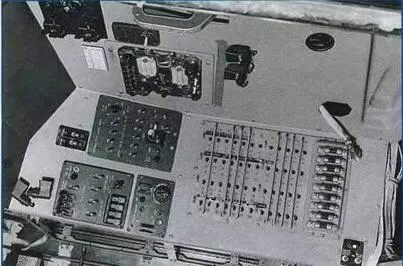

б - кабина штурмана (Николай Гордюков)

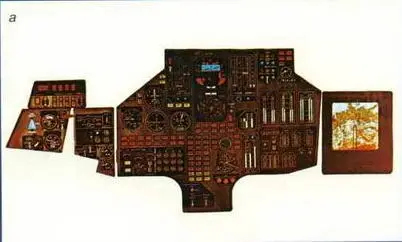

Фотографии приборных досок в кабине самолета "102": а - приборная доска летчика

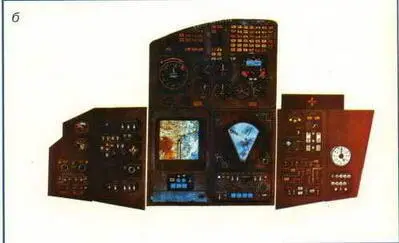

б - приборная доска штурмана (ОАО "ОКБ Сухого")

В конструкции планера самолета Т-4 были применены новые на то время высокопрочные материалы: титановые сплавы: ВТ1-0, ОТ4, ОТ4-1, ВТ20, ВТ21 Л, ВТ22; нержавеющие стали: ВНС-2 и ВНС-5; конструкционная сталь ВКС-210.

Наряду с серийными титановыми сплавами ОТ4-1, ОТ4, ВТ20 и др., впервые в отечественной и зарубежной практике были применены новые титановые сплавы с прочностью > 1000 МПа.
