Сомерс Кларк - Строительство и архитектура в Древнем Египте

Для стыковки двух архитравов на колонне использовались три способа. Если оба архитрава располагались на одной линии, то использовался простой прямой шов (рис. 50). Если же они располагались под прямым углом, то шов внутри угла в 45° доходил до точки, расположенной либо на оси архитрава, либо слегка позади нее (рис. 85), после чего шел под прямым углом к линии архитравов. Т-образный шов между тремя архитравами создавали таким образом: в конце одного из них делался выступ в виде угла, который вставляли в V-образную выемку, образованную соединением двух других (рис. 86) [40].

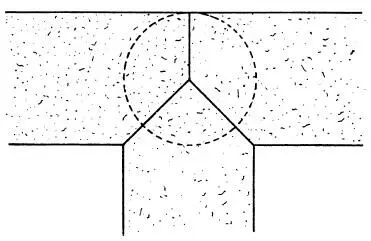

Рис. 86. Схема соединения трех архитравов

Хотя размещение двух архитравов рядом очень распространенная практика – создает хорошую конструкцию, устраняет много проблем при укладке и обеспечивает почти такую же прочность, как и при использовании архитрава, высеченного из одного блока, – египтяне иногда совершали грубейшую ошибку и создавали архитрав из двух блоков, положенных один на другой. Такие конструкции встречаются в Большом зале в Карнаке, иногда они даже состоят из четырех отдельных блоков (рис. 87). По-видимому, древние архитекторы считали, что нет никакой разницы между прочностью двух балок, положенных одна на другую, и одной сплошной балки. Впрочем, египтяне понимали, что конструкция их архитравов неудачна, но мы находим лишь несколько попыток починить те из них, которые грозили обрушиться. На одном из архитравов Большого зала в Карнаке, там, где его нижняя часть когда-то обвалилась, в абаках колонн были пробиты отверстия, куда строители вставили небольшие балки (рис. 88). Балки эти давно уже исчезли, а архитрав стоит и поныне, напоминая плоскую арку. Время, когда был произведен этот ремонт, нам неизвестно.

Рис. 87. Составной архитрав в Большом зале в Карнаке

В помещениях Древнего царства, сложенных из известняка, блоки крыши были узкими и высокими и часто делались округлыми, имитируя бревна. В эпоху Нового царства для перекрытия крыш повсеместно использовали плоские плиты. Они, хотя и были менее прочными, чем блоки, которые лежали по краям, являлись гораздо более экономичными и имели меньше швов, через которые могла просочиться внутрь дождевая вода.

Плиты крыш в целом пострадали от времени гораздо сильнее, чем все остальные части храмов. Причина тому очевидна – они находились в таких условиях, для которых камень, из которого они были сделаны, был совершенно не приспособлен. Камень способен выдерживать сильное сжатие, но выдерживает только незначительное растяжение. Нижняя часть плиты перекрытия подвергается растяжению, а верхняя – сжатию. Внешняя поверхность крыши испытывает перепады температур, а внутренняя – нет. Все эти факторы способствовали разрушению камня, а привычка египетских строителей укладывать плиты крыши на плохо подготовленную поверхность еще более усугубляла положение. Даже в таких относительно поздних сооружениях, как храм Эдфу, который был создан в эпоху прочных фундаментов, плиты перекрытия располагаются под углом к стене. Для замены этих плит или целых архитравов надо было заполнить землей весь храм – только так строители могли до них добраться, – так что наше удивление тем, что египтяне относились к прочности своих крыш довольно беспечно, совершенно справедливо.

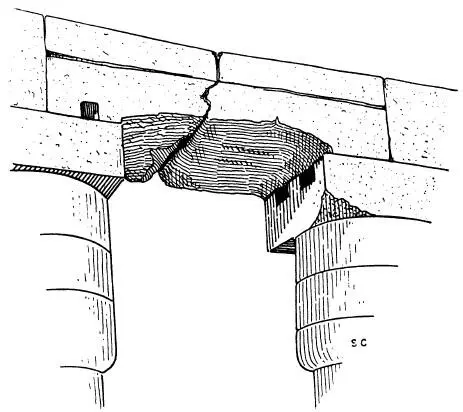

Рис. 88. Отверстия в абаке колонны Большого зала в Карнаке, в которые были вставлены балки для поддержания нижней части архитрава. Мы их не видим, поскольку они уже давно обрушились. Эпоха, во время которой производился ремонт, нам неизвестна

Египтяне мало заботились о прочности фундамента, зато тратили много усилий на то, чтобы внутрь здания не попала дождевая вода. Краски, которые они применяли для окраски храма снаружи, были водостойкими, поэтому редкие дожди почти не причиняли им вреда. Зато внутри дело обстояло совсем по-другому – дождевая вода собирала всю грязь и пыль, скопившуюся на крыше, и если она просачивалась внутрь и стекала по стенам, то растворенные в ней загрязнители сильно портили росписи на стенах, особенно после того, как стены просыхали. Поэтому строители храмов прилагали огромные усилия, чтобы швы между плитами крыши не пропускали воду, а сама она отводилась по специальным желобам и стекала на землю подальше от храма.

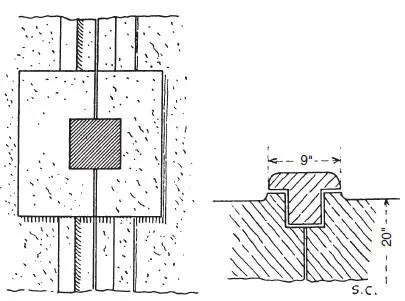

Рис. 89. Шов между двумя плитами крыши в храме Сети I в Абидосе. На плане видно отверстие для света с желобами, проходящими по обе стороны от него. На сечении мы видим углубление в верхней части шва, в которое вставлен каменный брус, защищавший его от проникновения воды

В храмах эпохи Древнего царства боковые швы между плитами крыши заполнялись строительным раствором (возможно, что и сама крыша покрывалась толстым слоем такового). Другого способа защиты швов от проникновения воды в ту пору не знали. К Новому царству, а может быть, и раньше, в швах плит стали прорубать квадратные каналы – половину в одной плите, половину – в другой. В этот канал укладывали каменный брус. С таким каналом мы встречаемся в храме Сети I в Курне, в Рамессеуме, в храме Рамсеса III в Карнаке и во многих других, где плиты крыши остались более или менее неповрежденными. Другой способ был таким: по обе стороны канала, проходившего поверх прямого шва между плитами (рис. 89), оставляли выступы и заполняли этот канал длинным каменным брусом, который сверху имел закругленные края. Таким образом создавался скат, по которому дождевая вода стекала и не попадала в шов.

Рис. 90. Разрез каменного бруса, вставлявшегося в углубление в шве между плитами крыши храма Рамсеса III в Мединет-Абу

В этом случае не надо было полагаться на строительный раствор. В храме Сети I в Абидосе, где был применен именно такой способ защиты от дождя, каналы, проложенные в швах, немного не доходят до фасада храма. Вероятно, это было сделано для того, чтобы не были видны каменные брусья, проложенные в них. В храме Рамсеса III в Мединет-Абу высота скатов меньше, чем в Абидосе, а по краям канала нет выступов (рис. 90). Такая конструкция была менее эффективной, чем предыдущая, но она меньше мешала процессиям, которые проходили по крыше храма. На восточной крыше первого двора храма в Мединет-Абу скаты, почти все отличающиеся превосходным качеством, состоят из четырех каменных брусьев, располагавшихся между каждой парой плит крыши. Они имели длину около 4,27 м.
