Сомерс Кларк - Строительство и архитектура в Древнем Египте

В храме Рамсеса III в Карнаке и некоторых других сооружениях Нового царства углубления в швах заполнены квадратным бруском из камня, который не возвышается над плитами. Единственное достоинство этой конструкции заключалось в том, что дождевой воде приходилось преодолевать большее расстояние, чем в тех случаях, когда швы делали прямыми. Впрочем, вполне возможно, что во многих случаях защитные скаты были стесаны в более поздние времена, чтобы крыша стала гладкой.

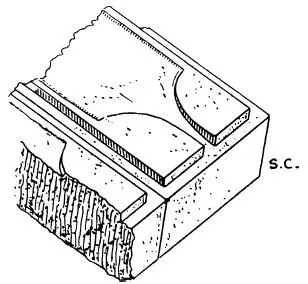

Рис. 91. Каналы, пробитые в плите крыши, по которым стекала дождевая вода. Храм Сети I в Курне

Для того чтобы вода удалялась быстрее, один из участков крыши часто делали наклонным, стараясь при этом снять как можно меньше камня и направить воду в такое место, откуда она могла стечь на землю (рис. 91). Места стока не всегда располагались в конце блока, их устраивали сбоку и даже в середине, в зависимости от того, где проходил главный желоб, по которому вода попадала в водосток. Устройство этих желобов в разных храмах разное. Самые лучшие образцы находятся в храмах Сети I в Курне (рис. 92) и Абидосе (рис. 93). В последнем, где углубление в швах пересекает желоб, в камне вырублено квадратное отверстие со стороной около 20 см, которое, вне всякого сомнения, было заполнено камнем, а желоб проходил через него. Скаты, естественно, не доходили до этих пересечений.

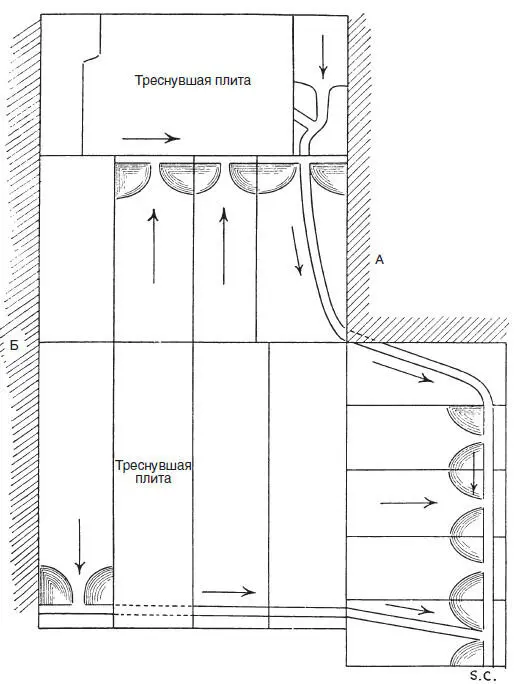

Рис. 92. План участка нижней части крыши храма Сети I в Курне. На нем стрелками показано направление потока воды, стекавшего с плит по желобам (А и Б – более высокие участки крыши)

Другой способ избавления от дождевой воды заключался в том, что крышу делали наклонной, чтобы вода стекала в нужном направлении. Этот способ использовался в сочетании с мозаикой из мелких блоков, уложенных поверх плит (рис. 94). Хотя он применялся чаще всего в храмах более позднего времени, таких как Дендера, система покрытия крыши мозаикой из многоугольных блоков была известна еще в начале Нового царства.

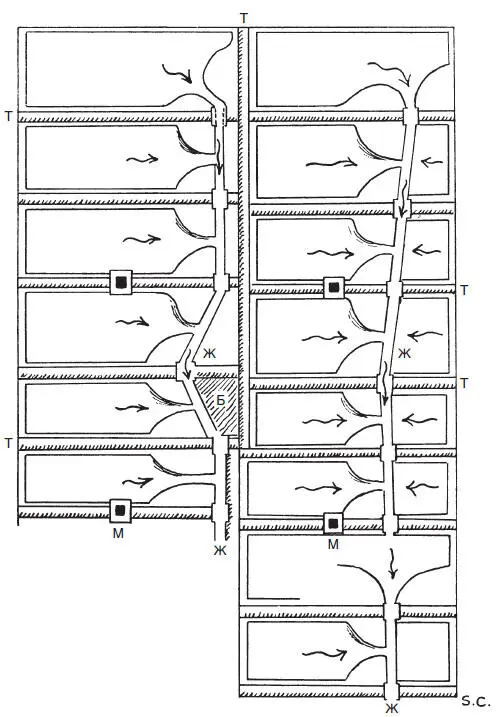

Рис. 93. План участка крыши храма Сети I в Абидосе, на котором показано направление стока воды с каждой плиты в водостоки (Ж). На участке Б крыша разрушена. Т – каменные брусья со скатами, заполнявшие углубления в швах между плитами, М – отверстия для света или вентиляции

В небольшом храме Тутмеса III в Мединет-Абу на одном участке плиты крыши покрыты мозаикой. С краю имеется небольшой выступ, который не позволяет воде стекать вниз и направляет ее туда, где оборудован слив. На другом участке этой же крыши защитные скаты были убраны, а поверх них уложена мозаика (рис. 90).

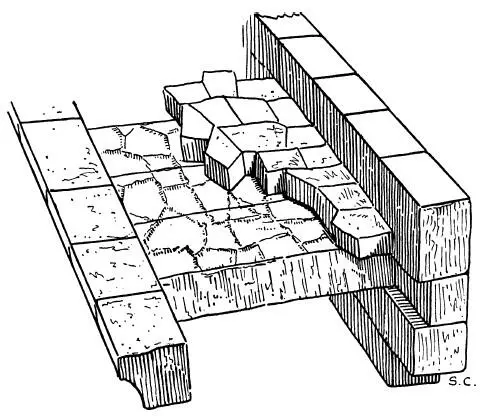

Рис. 94. Мозаика из многоугольных блоков, уложенных поверх плит крыши. Храм Дендеры, римский период

В некоторых храмах, например в Праздничном зале Тутмеса III в Карнаке, не видно никакой системы слива воды. В швах между блоками плит нет желобов, а сама поверхность плиты не имеет наклона. Вероятно, вся крыша этого зала была покрыта толстым слоем строительного раствора или штукатурки.

В храме Исиды на острове Филэ крыша была покрыта мозаикой из небольших блоков, но большая часть их исчезла. Для стока воды здесь не было прорублено каналов, а блоки мозаики имели общий наклон. Вода благодаря этому наклону направлялась в водостоки и сливалась сначала в небольшие открытые дворики, а потом – за пределы храма.

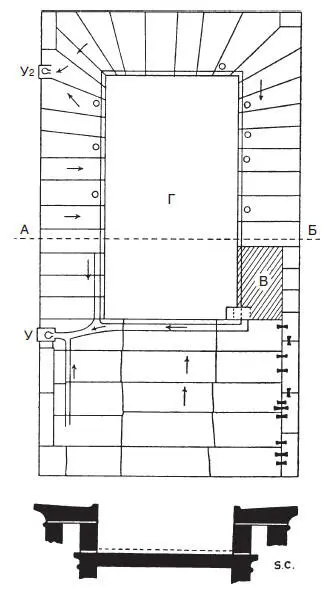

Рис. 95. Система водостоков на крыше маммизи на острове Филэ. Ниже изображено сечение этой крыши по линии АБ, при этом углубление в верхней части карниза сильно преувеличено. В – обвалившийся участок крыши; Г – нижняя крыша, покрытая мозаикой из многоугольных блоков; У и У 2– водостоки. Стрелками показано направление течения воды

Маммизи, или «Дом рождения», на острове Филэ имеет почти такую же систему водостоков, что и Большой храм. Вода с верхней крыши (рис. 95) направлялась к двум водостокам. Около главного водостока скорость потока увеличивалась за счет каналов, высеченных в плитах. На крыше этого храма не было мозаики из мелких блоков. Нижняя крыша (Г) имела свои собственные водостоки, по которым вода сливалась на колоннаду, располагавшуюся внизу. На ее крыше некоторые плиты установлены почти радиально и отличаются разнообразием форм. Такое устройство крыши можно увидеть в святилищах XXV династии в Мединет-Абу.

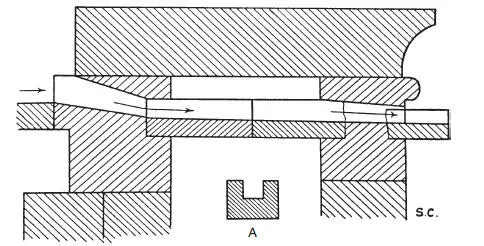

Рис. 96. Сечение верхней части колоннады храма в Дакке, на котором показан канал, проходящий под крышей колоннады и предназначенный для стока воды с нижней крыши позади нее. А – сечение этого канала. Римский период

Водостоки Египта не отличались разнообразием форм. Они делались в виде львиной головы, которая использовалась с эпохи V династии до римского периода, или представляли собой простой выступающий блок, в котором был прорублен прямоугольный канал. Храм в Дакке в Нубии имеет совершенно уникальную систему водостоков. Здесь надо было отводить воду с крыши храма, не допуская при этом, чтобы она попадала на пол колоннады, которая окружает храм и крыша которой превышает высоту храма. Для этого был сооружен канал, проходящий сразу же под крышей колоннады. У этого канала, в том месте, где он проходит между двумя стенами, шов, как это ни странно, сделан посредине (рис. 96).

В храме Рамсеса II в Абидосе по внешней стене проходят вертикальные каналы полукруглого сечения (фото 44). На них накладываются линии рельефа, а это говорит о том, что они были выполнены одновременно с кладкой. По ним, вероятно, стекала вода, которая просачивалась из водостока. Они также защищали росписи стены от дождевой воды.

Египтяне придавали огромное значение дверным проемам в храмах и гробницах. В северных странах двери делались относительно небольшими, чтобы не пропускать внутрь холод, а в южных странах двери использовали не только для входа в храм, но как главный источник света. Дверные проемы между башнями пилона обычно были большой высоты – иногда 12 м и более, – а дверная коробка делалась из камня и, подчеркивая величественные размеры входа в храм, не требовала, чтобы сами двери были очень большими.
