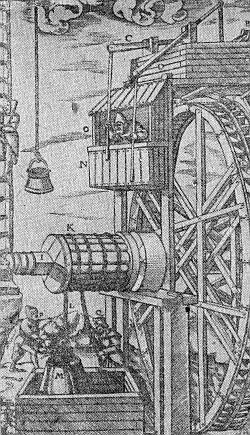

Наливное колесо для рудоподъема и откачки воды из шахт.

По Агриколе.

А – водохранилище, В – лоток, подводящий воду, С, D – рычаги, Е, J – жолоба, подающие воду на колесо, G и Н – лопатки, F – вал, K – цепной барабан, L – подъемная цепь, M – бадья, N – будка, О – машинист, Р – рабочие, опоражнивающие бадьи.

Агрикола подробно описывает наливные установки и дает ряд инструкций по их использованию. На рисунке показано водоподъемное устройство, действующее при помощи наливного колеса. Это устройство Агрикола называет самым крупным и совершенным. Огромное колесо составлено из двух частей, лопатки которых направлены в разные стороны. Из будки, ухватившись обеими руками за рычаги и нагнувшись вниз, следит «управляющий водяным колесом». Он попеременно то открывает, то закрывает заслонки, регулирующие поступление воды на лопатки Колеса. Вот он закрывает левую заслонку, бадья поднята наверх, и ее сейчас опорожнят от воды. Колесо остановилось, приток воды на лопатки прекратился. Вода вылита и пустая бадья готова к спуску в шахту. Уверенно опускается рука, и правый рычаг поднимается вверх, открывая доступ воде на колесо: пустая бадья опускается вниз, а наверх медленно ползет другая, наполненная водой. Затем колесо пускается в обратном направлении. Так поочередно поднимают воду из шахты то первой, то второй бадьей. Это большое водяное колесо, вращаясь в двух направлениях, обеспечивает отлив воды из глубокой шахты и подъем из нее руды. Внимательно знакомясь с устройством колеса, нельзя не удивляться мастерству средневековых инженеров; эта машина вошла в историю человечества и заняла там почетное место.

Сочетание плотины, гарантирующей постоянный приток воды, с наливным верхнебойным колесом есть завершение длительного процесса в развитии техники. В XI–XIII веках водяные колеса завоевали мукомольное дело, в XII–XIV веках – сукноделательное производство, а в XIV веке – еще и горное дело и металлургию.

Было время, когда в огромных ступальных колесах передвигалось до пятидесяти человек: Внутри колеса, в темноте, без притока свежего воздуха, люди карабкались с перекладины на перекладину, весом своих тел вращая проклятое колесо. Увечил, неизбежные кровохаркания, ранняя смерть были уделом рабов, приводивших в движение эти страшные машины. Было время, когда до пятисот лошадей приводили в движение водоподъемные машины на рудниках. Энергия воды пришла на смену энергии человека и животных. Водяные колеса были последним звеном в энергетической цепи, продолжение которой создано сперва паром, а потом. – электричеством.

Туманные берега Темзы. Грязная вода этой реки, игравшей некогда роль сточной канавы Лондона, медленно движется в океан. На берегу Темзы высится старинное здание лондонской водокачки «The water works of London Bridge». Отсюда вода перекачивалась в бесчисленные жилые кварталы Лондона. В пролетах, между мостовыми опорами, были установлены огромные водяные колеса. Это были одни из самых больших в мире колес. С их помощью приводились в движение насосы, снабжавшие Лондон водой. Водокачка проработала 250 лет. История водяного колеса знает и еще один случай постройки этих машин в громадных размерах. В предместье Парижа Марли также стояли гигантские водяные колеса, имевшие, впрочем, более поэтическое назначение, чем водокачка Лондона. Это сооружение было рождено блестящей эпохой Людовика XIV. Голландец Раннекен, вызванный ко двору «короля-солнца», должен был разрешить труднейшую задачу – дать воду версальским фонтанам.

Местечко Марли стоит на левом берегу Сены, в восьми километрах от Версаля. В 1682 году знаменитая машина Раннекена была готова. Она представляла сложную систему гигантских вододействующих колес и насосов, поднимавших воду из Сены на высоту в 155 метров. По огромному акведуку вода направлялась в водохранилище, а оттуда в Версаль. Четырнадцать водяных колес, по семи метров в диаметре каждое, приводили в движение 235 насосов. Это сооружение, действительно, было чудом техники для своего времени, и вскоре о нем заговорил весь мир. Таких колес никогда и нигде не строили; Раннекен превзошел самого себя. Версальские фонтаны выбрасывали высоко в небо водяные струи, вызывая всеобщее изумление и восхищение. Нашлись подражатели. В далекой России Петр I строил свой Версаль – Петергоф с его замечательными фонтанами.

Через сто лет после Раннекена в Марли приехал Джемс Уатт. Рассказывают, что, осматривая огромные водяные колеса и неуклюжие насосы с бесчисленными приспособлениями, занимавшими громадную площадь в двадцать километров, Уатт долго и много смеялся. Он смеялся над «чудом» Людовика XIV, дававшим мощность всего в 124 лошадиные силы. Тогда уже был найден новый источник энергии – пар, и переживала свое детство паровая машина.

В России, позже других стран вступившей на путь промышленного развития, сочетались все виды перечисленных выше двигателей. Но мускульная сила человека использовалась охотнее всего остального. Человек в условиях крепостничества был самой дешевой машиной. Лишь кое-где в металлургии и горном деле, по причине особого характера этих производств, применялась сила животных, а позже и воды. С точки зрения применения последней, эти отрасли русской промышленности нисколько не отставали от уровня мировой техники своего времени. История горного Урала и Алтая в ряде случаев подтверждает это: пример – колеса Фролова.

Змеиногорский рудник с каждым годом ширился, и серебро регулярно отправлялось через Барнаул в столицу империи – Петербург. Но на пути развития этого важнейшего района стояла грозная, трудная перспектива безлюдья.

Особенности Алтая проявлялись во многих чертах. Эксплоатация крестьян и рабочих также имела там свою специфику. Работа на Алтайских рудниках была поставлена на военную ногу, и рабочие рудников числились всю свою жизнь на действительной военной службе. Они были сведены в роты и полки. По барабанному бою затемно подымались они на работу. Поздно вечером тот же барабан оповещал конец тяжелого, многочасового подземного рабочего дня. Малейшая провинность влекла за собой военный суд, жесточайшие телесные наказания и даже смертную казнь. Весь персонал алтайских государственных предприятий выносил на своей спине двойную тяжесть рабского труда и военной кабалы. Что же удивительного в том, что на Алтае так часты были волнения подневольных людей. Побеги во времена Фролова приобрели настолько массовый характер, что рудники почти оголились от рабочей силы. Известный своими консервативными убеждениями современник пишет об алтайском рабочем:
