Леонид Анцелиович - Неизвестный Дорнье. Король летающих лодок

Но Клод Дорнье прекрасно понимал, что одно дело проект в чертежах, а другое – постройка, мореходные и лётные испытания такого необычного плавающего и летающего аппарата. Здесь он был первым, и воспользоваться чьим-либо опытом было невозможно. Все возможные подводные камни были впереди, и он был полон решимости всё преодолеть.

В декабре 1927 года в Алтенрейне началось строительство авиационного завода, и как только были готовы два цеха деталей, там началась сборка отдельных узлов и агрегатов Do X. Сразу же Клоду Дорнье сообщили о первых неувязках в чертежах. Начался нормальный процесс конструктивно-технологической доводки машины, изменения чертежей и проведения дополнительных исследований и прочностных испытаний образцов. Каркас крыла и корпуса набирался из гнутых дюралевых профилей. Качество изготовляемых профилей оставляло желать лучшего. Они расслаивались и имели много посторонних включений. Под вопросом становилась их прочность. Наиболее нагруженные узлы изготавливались из высококачественной стали.

Вскоре был готов следующий по направлению к берегу озера более высокий агрегатный сборочный цех с ферменными стальными перекрытиями. Размерам его пола 75 х 60 метров мог позавидовать любой завод. Цех ещё больше нарастил прямоугольник нового авиационного завода. Началась сборка корпуса летающего корабля.

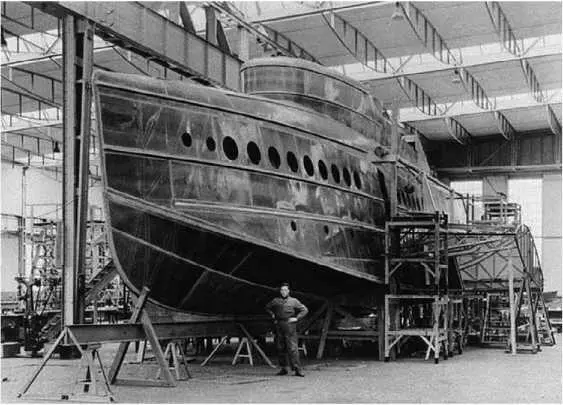

Сборка корпуса первой Do X

Сначала в стапеле появилась готовая килевая балка. Её наибольшая высота превышала два метра, а длина была более 23. Затем рядом с килевой балкой установили дополнительные, а потом начали монтировать шпангоуты. Для днища корпуса использовались толстые листы дюраля. Всё это герметично проклёпывалось с использованием промасленной бумаги. Каждый спонсон соединялся с корпусом шестью стыковыми узлами. Три нижние узла передавали большую нагрузку от подкосов крыла и были намного больше, чем верхние.

Объём работ нарастал, и вскоре Клод Дорнье уже мог увидеть реальные размеры своего корабля. Пока ещё чёрные иллюминаторы на фоне блестящей обшивки борта и обтекаемая капитанская рубка почему-то создавали впечатление, что перед ним корпус какой-то гигантской подводной лодки. Но это минутное видение тут же исчезло под натиском мыслей о предстоящей стыковке корпуса с крылом. Сейчас наверху капитанской рубки, сразу за козырьком кабины экипажа, зияло прямоугольное углубление. Оно должно быть закрыто кессоном крыла. Операция стыковки одного большого агрегата с другим всегда сложная техническая задача, определяемая уровнем точности и увязки стапелей. Кессон толстого крыла был уже готов. Его ферменные лонжероны и нервюры образовали жесткую коробку высотой более метра и длиной без малого 48 метров. Эту стыковку предстояло провести в последнем к воде, самом высоком корпусе завода, цехе общей сборки. Его сооружение только что закончили. Под крышей на очень мощных балках смонтировали портальный кран, который должен точно положить кессон крыла, закреплённый на прямоугольной раме, на корпус летающей лодки.

В самый высокий цех общей сборки корпус лодки перевозили по улице со всеми предосторожностями и установили его строго перпендикулярно балке портального крана, на котором уже висел кессон крыла. Справа и слева от корпуса установили стеллажи, с которых рабочие могли дотянуться до опускаемого кессона крыла.

Клод Дорнье и все его ближайшие помощники пришли в цех, чтобы присутствовать при этом волнительном событии. Кессон очень медленно опускался. Вот он почти замер, когда между стыковыми узлами был зазор в несколько миллиметров. Бригадир сборщиков убедился, что стыковые отверстия в узлах совпадают, и дал команду полностью опустить кессон. Трос рамы кессона провис, и все захлопали и начали поздравлять друг друга. Клод никогда бурно не выражал своих чувств, он только улыбался.

Теперь предстоял длительный и скрупулёзный процесс окончательной сборки этого гигантского самолёта. Когда кессон зафиксировали на корпусе технологическими болтами меньшего диаметра, появилась возможность совместно разделать остальные совпавшие отверстия стыковых узлов кессона и корпуса. В них уже вставляли настоящие болты с минимальным зазором. Дюралевые секции носков крыла изготовили заранее. Часть секций поставлялась на сборку с вмонтированными расходными топливными баками. Теперь носки предстояло пристыковать к кессону. То же относилось и к секциям хвостовой части крыла. Эти работы проводились под постоянным контролем Клода Дорнье и его конструкторов. Одновременно шла установка шести вертикальных пилонов под мотогондолы.

В корпусе корабля при снятом перекрытии пола пассажирской палубы устанавливали топливные цистерны в их ложементы на нижней палубе и монтировали электрические топливные насосы с трубопроводами. После установки цистерн балки пола пассажирской палубы крепились снова. Устанавливались герметичные переборки на нижней палубе.

Одновременно сборочные работы по установке агрегатов и узлов систем управления, электрики и навигации проводились по всему корпусу. Жёсткая проводка управления рулями и элеронами уже состояла из тяг и качалок с шариковыми подшипниками. Завершилась установка двух постов управления в кабине пилотов, приборных досок и остекления кабины.

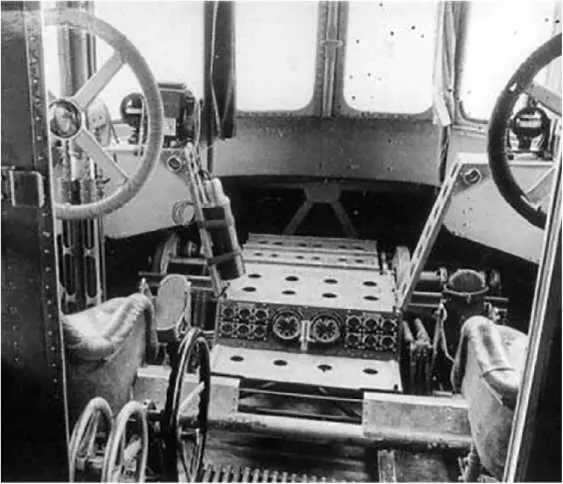

Двойное управление в кабине пилотов Do X

Все шесть пилонов над крылом соединили между собой балками. После крепления к ним согнутой по профилю обшивки получилось узкое дополнительное крыло, которое могло давать подъёмную силу. Настало время устанавливать мотогондолы с двумя двигателями воздушного охлаждения «Сименс-Юпитер» в каждой, а потом и их тяжелые четырёхлопастные воздушные винты. Здесь опять не обошлось без портального крана под крышей сборочного корпуса. Работоспособность мотогондолы уже была испытана на наземном стенде.

Окончательная сборка потребовала нескольких месяцев. Баки, агрегаты и трубопроводы топливной системы были испытаны на герметичность. После завершения простейших испытаний корпуса и крыла на деформацию и прочность Дорнье прямо в цехе подписывает Акт о готовности своего нового летающего корабля.

Главный конструктор Клод Дорнье у своего гиганта

Теперь корабль предстояло спустить на воду. Для этого от ворот цеха, вниз к воде на расстоянии семи метров друг от друга проложили два фигурных в сечении рельса для тележки, на которой был закреплён корабль. Вес пустой махины даже с необорудованными пока пассажирскими кабинами превышал 25 тонн. Такого большого летающего корабля ещё никто не строил. Всё, что делал Клод Дорнье сейчас, делалось впервые.
