Приближался визит делегации УРАВ ВМФ. Риск при демонстрации следовало свести к минимуму, стали готовить те же сборки, с которыми начинали опыты. Делегация привезла партию радиолокационных взрывателей, которые разместили на деревянных ящиках, различным образом ориентировав (рис. 5.7) и имитировав обрезками проводов корпус снаряда (который являлся частью антенны взрывателя).

Теперь эти демонстрационные опыты можно оценить и как неимоверно удачные и как неудачные одновременно. Удачные – потому, что катушки в сборке были опять «передавлены» именно в тот момент, когда в них было «нужное» поле (а ведь это – случайность!). Неудачные – потому что «правильные» импульсы на осциллографах и положительные результаты укрепили во мнении, что 100 кДж – уровень начальной энергии, бли жий к оптимальному для излучения РЧЭМИ.

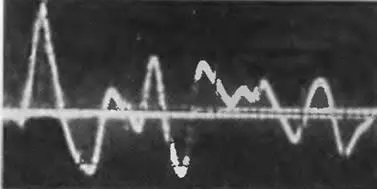

Рис. 5.6. «Звон», регистрируемый осциллографом после импульса РЧЭМИ

Под копирку была нарисована схема расположения взрывателей (с указанием их заводских номеров), я подписал эту схему сам, а на своей копии получил автографы делегации моряков, которая увезла с собой опечатанный ящик со взрывателями. Через пару дней сказался «первый постоянно действующий фактор»: разработчики расспрашивали об условиях опытов, но давали довольно противоречивые ответы об эффектах: один собеседник говорил, что «все взрыватели вышли из стоя», другой – что «практически все работоспособны». Пришлось попросить разобраться офицеров штаба ВМФ и оттуда шифро- телеграммой было приказано проводить проверку взрывателей только тех заводских номеров, которые были перечислены в схеме и только с участием представителя военной приемки. В соответствии с протоколом, большинство взрывателей вышло из строя, включая и те, которые находились в полусотне метрах отточки подрыва сборки.

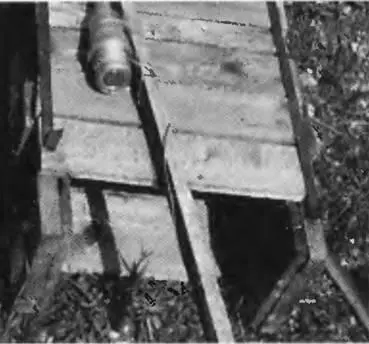

Рис. 5.7. Радиолокационные взрыватели на испытательном поле

17 июня 1986 года, с аппарели 5*десантного корабля, мы сошли на остров Консвсц в Ладожском озере. Нас ожидала подготовленная к испытаниям крылатая противокорабельная ракета П-15 6*(рис. 5.8).

5* Опускаемая сходня

6* К 70-м годам советский ВМФ, главкомом которого был С. Горшков, стал действительно океанским флотом, но все же и количественно и качественно он уступал ВМС США. Ставка советского ВМФ в предполагаемом столкновении с хорошо оснащенным и численно превосходящим противником делалась на применение противокорабельных ракет. СССР был впереди западных стран в создании этого оружия. 21 октября 1967 года две П-15, изчисла поставленных в Египет, потопили израильский эсминец «Эйлат» (бывший английский, постройки 1944 г.). Еще через пять лет они же были запущены с индийских кораблей по береговым объектам Пакистана. Такое применение было «самодеятельностью» индийских моряков, но оно было успешным: модифицированные П-15 с инфракрасными головками самонаведения «Снегирь» «захватили» нагревшиеся на южном солнце резервуары нефтехранилища, которое после попаданий горело несколько дней. П-15 имела жидкостный ракетный двигатель, несла на борту и горючее и окислитель, необходимые для полета, поэтому максимальная дальность стрельбы ее (42 км) уступала ракетам с турбореактивными двигателями, которые несли на борту только горючее, а в качестве окислителя использовали воздух

Рис. 5.8. Подготовка к испытаниям противокорабельной ракеты П-15

Рис. 5.9. «Железный парус» этой шлюпки захватывала головка самонаведения ракеты

П-15 разрабатывалась в конце 50-х и в системе ее наведения преобладали схемы на лампах. Имелось, правда, четыре полупроводниковых диода: два – в смесителе и два – в канале автоподстройки частоты. Будучи мишенью для излучателей РЧЭМИ, П-15 и сама нуждалась в цели, которую соорудили, подняв над шлюпкой «железный парус» (рис. 5.9). На дистанции 120 м отраженный сигнал был очень мощным («больше, чем от крейсера» – говорил офицер, обслуживавший ракету).

Доставить на остров удалось лишь с пяток конденсаторов, поэтому «перекормить» излучатель было просто невозможно.

…Радиолокационная головка самонаведения жадно захватывала «железный парус». После подрыва сборки в 50 метрах от ракеты, стрелка прибора «ток смесителя» заметно дернулась, но на осциллографе контрольного стенда осталась «картинка», соответствующая удержанию цели головкой самонаведения. Это было невероятно: надо только представить, насколько мощным должно быть ударное возбуждение от наносекундного импульса РЧЭМИ, чтобы стрелочный прибор среагировал на него двукратным отклонением от номинального уровня! И, тем не менее – ракета цель не потеряла! Пара следующих дней принесла аналогичные результаты: хотя сборки подрывали все ближе к ракете, потери захвата цели не фиксировалось.

Пошли дожди, опыты были прервали и стали обследовать «пятнадцатую». Выяснилось, что все ее диоды имеют одинаковые сопротивления, как для «прямого», так и для «обратного» тока. После долгих препирательств, их стали поочередно заменять резисторами с сопротивлениями в сотни Ом. Можно было заменить на резисторы все диоды в канале автоподстройки частоты и один в смесителе (три из четырех имевшихся во всей схеме) и все равно захват «железного паруса» не срывался: на дистанции в сотню метров мощность отраженного от него сигнала превышала все разумные пределы!

…Следующий солнечный день был ветреным, Ладога покрылась пенными «барашками». В ракете заменили все диоды на новые, сборку расположили в 20 метрах под углом примерно 30 градусов к оси головки самонаведения и стали ждать. Наконец, кто-то заорал: «Баржа!» Начали лихорадочно заряжать батарею, приводить в рабочее состояние ракету. «Захват» баржи произошел на дистанции около трех морских миль и сборку подорвали. «Захват» был немедленно потерян. Тот же результат получили и когда ракета «смотрела вслед» уже уходящей барже, а сборку (последнюю из имевшихся) подорвали в 30 метрах под углом в 45 градусов к линии визирования головки. Два фактора: отраженный от цели сигнал реальной амплитуды и наличие помех от «барашков» на водной поверхности (весьма незначительных по морским меркам) привели к тому, что и должно было произойти. Эта серия показала, как сложны процессы, вызываемые РЧЭМИ в электронике и как противоречивы могут быть оценки таких эффектов. Впоследствии не раз приходилось отклонять предложения дилетантов провести «оценочные» испытания с использованием в качестве мишеней электронных часов или туристических приемников, потому что это было бесполезной тратой сил и средств: боеприпасы не предназначены для выведения из строя часов. Если часы все же вышли из стоя, то это не значит, что выйдет из строя военная электроника; если же часы продолжают после опыта идти, то военная электроника как раз может и «сгореть».
