Проблемы, которые пришлось решить немецким инженерам, были весьма не простые. В первую очередь — с запуском двигателя и трансмиссией благодаря отказу от схемы со «свободной» турбиной. В схеме со свободной турбиной основной ротор раскручивается легко от стартера небольшой мощности, а затем уже с выходом на режим этого ротора начинает раскручиваться и силовая турбина. Кроме того, надо было решить проблему повышенного (примерно на 100 %) расхода топлива ГТД в сравнении с поршневым двигателем. Для уменьшения расхода топлива на фирме Brown Boveri инженер В. Хринижак (ставший специалистом мирового уровня в этой области) спроектировал керамический вращающийся теплообменник на выходе из турбины для регенерации тепла на выхлопе и использования его для подогрева воздуха на входе в камеру сгорания. Тем самым для подогрева рабочего тела в камере сгорания до нужной температуры потребовалось меньшее (на 30 %) количество топлива, что сгладило различие в экономичности поршневого и газотурбинного двигателей того времени. На очередном витке разработки снова из-за проблем запуска вернулись к идее свободной силовой турбины, но с регулированием (уменьшением) мощности при снятии нагрузки. Оставив турбокомпрессорную группу неизменной с GT-101, силовую турбину вообще выделили в отдельный блок со своей камерой сгорания. Получился ГТД GT-102.

И, наконец, при постановке теплообменника получился двигатель-шедевр, имевший индекс GT-103. Немецкий танковый ГТД не успел повоевать — война закончилась раньше. На последнем этапе работ во главе проекта поставили Макса Адольфа Мюллера вместо Альфреда Мюллера, когда после заговора генералов июля 1944 г. меняли руководство на более лояльное нацистской идеологии. Как мы помним, Макс Адольф Мюллер был самым талантливым немецким инженером-газотурбин-щиком, начинавшим на «Юнкерсе». Именно из-за нацистских взглядов его в свое время выжили с фирмы — он ушел на «Хейнкель-Хирт» со своим проектом, но не ужился и там. Его преемник на «Юнкерсе» австриец Ансельм Франц успешно завершил работу над «Юмо» 109–004, а после войны в 1960-х гг. был в США руководителем разработки газотурбинного двигателя AGT-1500 мощностью 1500 л.с. для американского танка М1 «Абрамс» («Abrahams»). Вот такая предыстория ГТД для танков. «Война мощных моторов» переместилась с неба на землю.

Но вернемся снова на «небо». К 1970 году облик современного двигателя как для гражданской, так и для военной авиации определился. За последующие сорок лет не появилось ничего принципиально нового в схеме двигателя. Конечно, появились новые конструкционные материалы, повысилась температура газа перед турбиной и степень сжатия, более эффективными стали турбина и компрессор, появилась электронная система управления двигателем. Но главным инновационным направлением в двигателях гражданской авиации после 1980 г. стало уменьшение вредного влияния авиационных двигателей на окружающую среду: постоянное снижение уровней эмиссии вредных веществ: окислов азота и углерода. Столь же строго при эксплуатации двигателей стали требовать и уменьшение уровня шума при взлете и посадке.

Когда же появились публикации с изображением американского новейшего двигателя F100-PW для самолета воздушного боя нового поколения F-15, а затем и F101-GE для бомбардировщика В-1, то мы не увидели в них ничего нового — все это мы уже «проехали», решая проблемы проектирования мотора для перехватчика МиГ-31,о чем написано далее в специальной главе. Начиная с 1970 г. схемы двигателей определились и стали классическими. И самые современные на сегодня F118-GE и F119-PW мало чем отличаются от уже упомянутых двигателей. Удалось, правда, в этих двигателях минимизировать число ступеней турбины, доведя их до (1+1), т. е. по одной ступени для привода вентилятора и компрессора. Носившаяся было в воздухе в 1980-е гг. идея разработки двигателя так называемого изменяемого цикла (ДИЦ), позволявшего сочетать наилучшим образом экономичность на дозвуке (двухконтурная схема) и максимальную тягу на сверхзвуке (турбореактивная схема), оказалась в реализации дорогой. Тем не менее опытные экземпляры такого двигателя F-120 фирмы «Дженерал Электрик» были сделаны и послужили основой для совместного проекта «Дженерал Электрик» и «Роллс-Ройс» — двигателя F-136 для новейшего самолета воздушного боя JSF F-35. Возможно, ДИЦ еще появится, если потребители будут согласны заплатить за это чудо техники. Однако автор этих строк на таком самолете, как и на конвертоплане «Оспри» V-22 для морской пехоты, не полетел бы.

А между тем, и при проектировании этих двигателей (поколение F-100) американцы опять заложили новую концепцию: минимизацию массы двигателя (было задано отношение тяги к весу, равное 8). И все было подчинено этому принципу: деталей было меньше (а следовательно, было меньше и соединений, болтов, фланцев и т. п., что облегчало двигатель), но они были более сложной формы, т. е. требовали разработки новых технологических процессов — обработки на станках с ЧПУ (числовым программным управлением). Универсальное оборудование для производства деталей таких двигателей уже не годилось. Вместо крепежа и отверстий для него в дисках турбины и компрессора, снижающих циклическую долговечность (ресурс), позднее была разработана технология сварки трением и электронно-лучевой сварки — ротора, даже турбины стали сварные. А в двигателе F-101 инновационным было применение одноступенчатой высоконагруженной турбины привода компрессора. Обычно для таких целей применялась двухступенчатая турбина (как, в частности, на том же F100-PW). К чему это тогда привело, мы увидим далее.

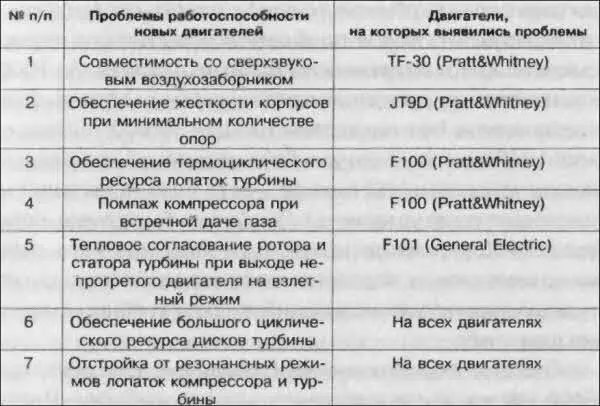

Что и говорить, американцы снова сделали шаг вперед и шаг не «тупой», а концептуально мотивированный. Но любой большой шаг вперед влечет за собой и «непредсказуемые» проблемы. Так получилось и с двигателями F100-PWh F101-GE. Ниже в таблице представлена история проблем создания двигателей, возникающих при каждом шаге вперед. Каждая возникающая проблема инициировала интенсивные исследования сущности этой проблемы, а затем и разработку правил проектирования двигателей, которые решали эти проблемы еще на стадии проектирования будущих двигателей.

Так, при создании нового самолета воздушного боя F-15, который американцы, знающие толк в рекламе, назвали «машиной для завоевания превосходства в воздухе», одним из требований было обеспечение высокой энерговооруженности самолета. То есть требовался высокий уровень тяги двигателей. Как только самолет был создан и началась отработка его тактического применения в учебных воздушных боях, то оказалось, что количество смен режима работы двигателей в диапазоне min-max за полет в несколько раз превосходит используемое на двигателях предыдущего поколения. Летчик очень активно начал пользоваться рычагом управления двигателем при маневрировании самолетом, сбрасывая и увеличивая режим работы двигателя. За стандартный часовой полет количество смен режима работы двигателей доходило до 10. Что это означает? Не что иное, как повышенные циклические нагрузки на детали, в первую очередь лопатки турбины. Если учесть, что в двигателях следующего поколения был повышен и уровень температуры газа перед турбиной, то двигателисты столкнулись с принципиально новой проблемой обеспечения термоциклической долговечности лопаток турбины. За 1000-часовой ресурс двигателя лопатки турбины должны были выдерживать без появления трещин 10 000 термоциклов! А 10 4циклов — это уже база испытаний на малоцикловую усталость (10 6циклов — это база испытаний на многоцикловую усталость). Проблема была очень серьезная. И подошли к ее решению американцы очень серьезно: в частности, построили специальный стенд для натурных циклических испытаний лопаток турбины в системе двигателя.
