Ледокол должен быть снабжен полною водолазною принадлежностью, взятою от русского флота.

Иметь фотографическую комнату.

Иметь каюту для динамита.

При 8000 сил иметь нагревательную поверхность не менее 3 кв. фут. на 1 силу и не мене 1 кв. фут. колосниковой поверхности на 10 индикаторных сил.

Предоставляется, строителям, для достижения большей крепости корпуса, поставить набор нормалей к поверхности обшивки.

В вышеприведенном задании упоминается, что шпангоуты на ледяном поясе должны иметь наклон 20° от вертикальной линии. Один из членов комиссии, а именно г-н Рунеберг, не разделял этого мнения. Он считает, что бортам у ледоколов достаточно давать наклон в 5°. Относительно проектировавшегося ледокола, который предназначается для плавания в Ледовитом океане, он считает, что тут есть некоторые доводы дать больший наклон, но прибавляет тут же: «Позволительно сомневаться в достаточной убедительности этих доводов, так как нужно помнить, что, по уверениям капитана Свердрупа, лед в полярных морях значительно боле ломкий и меньшей твердости, чем у нас».

Это мнение г-н Рунеберг впоследствии напечатал в октябрьском номере «Морского сборника» за 1898 год [129]. Статья была прислана мне на просмотр, и я поместил свои замечания, где говорю, что «так как может случиться, что ледокол зазимует в Ледовитом океане и подвергнется там жестоким напорам льдов, что все полярные плаватели испытывали, то, в конце концов, моя первоначальная мысль о необходимости уклона борта в 20°, была принята. Есть еще один веский довод в пользу уклона борта. Ледокол „Ермак“ предназначается не только для Ледовитого океана, но и для плавания по Финскому заливу до Петербургского порта. Уклон бортов уменьшит давление ледокола на стенки Морского канала, а также на борта пароходов, вдоль которых он будет проходить. Может быть, и при вертикальных бортах ледокол не повреждал бы стен канала, но, тем не мене, спокойнее будет в этом отношены иметь ледокол с наклонными бортами».

К состязанию были привлечены следующие три фирмы:

1) Бурмейстер и Вейн в Копенгагене.

2) Армстронг, Витворт и К° в Ньюкастеле на Тайне.

3) Шихау в Эльбинге.

Все вышеназванные заводы уже ранее занимались постройкой ледоколов, и каждому из них хотелось получить столь выдающуюся работу. В Петербург приехали сами директора заводов со своими техниками.

Проекты Армстронга и Бурмейстера не имели между собою большого различия, но в проекте Армстронга переборка второго борта имела дугообразную форму в миделевом счении, тогда как у Бурмейстера все переборки были прямые.

Завод Шихау представил проект, совершенно отличный от других, нос его ледокола имеет весьма большой уклон, и мидель имеет почти острокильную форму.

Кроме первоначального проекта завод Армстронга представил другую комбинацию ледокола с большими трюмами, так чтобы ледокол мог вместить не 1800 тонн угля, как требовалось заданием, а 3000 тонн. Это достигалось тем, что вместо полубака и полуюта добавлена была целая лишняя палуба.

В проекте завода Бурмейстера были предложены котлы ординарные, которым комиссия отдавала предпочтение перед двойными, предложенными Армстронгом. Кроме того, представитель завода капитан Нильсон разъяснил соображения о крепости корпуса. Он сказал, что их расчеты сделаны таким образом, что, если корпус ледокола с обеих сторон будет подвергнут сжатию, то ледокол поднимется на 6 фут. Ранее, чем давление сделается опасным для корпуса.

Комиссия высказала свои замечания каждому из заводов и потребовала от них заявления, что они согласны сделать то, что указывалось этими замечаниями.

Этим путем все три завода поставлены были в такие условия, что можно было принять любое из предложений.

Завод Шихау особенно сильно настаивал на том, что не следует ставить в корму три машины, а можно ограничиться лишь двумя. Комиссия, однако, с ним не согласилась, и он должен был уступить настояниям ее.

Комиссия единогласно постановила, что наилучший проект Бурмейстера и Вейн, затем идет второй проект Армстронга. Что касается проекта Шихау, то комиссия признала его неудовлетворяющим назначению. Я лично не разделял этого мнения, считая, что проект Шихау имеет свои преимущества в исключительно большой отлогости батоксов. Может быть, судно это было менее мореходно, чем два другие, но как инструмент для ломки льда проект этот, по-моему, представлял наилучшее решение. Я, однако, не хотел отделиться от мнения остальных членов комиссии.

Когда соглашения со всеми представителями заводов были достигнуты, то они предъявили свои цены в запечатанных конвертах.

С постановлением комиссии и запечатанными конвертами цен я отправился к министру финансов С. Ю. Витте, и, по вскрытии конвертов в его присутствии, оказалось, что завод Шихау назначил 2 200 000 рублей и 12 месяцев сроку, завод Бурмейстера 2 000 000 рублей и 16 месяцев сроку, а завод Армстронга 1 500 000 руб. и 10 месяцев сроку. Имея в виду столь большую разницу в цене и сроке изготовления и, кроме того, принимая в соображение, что Армстронг предложил судно, берущее 3000 тонн угля вместо 1800 тонн, министр финансов, по моему представлению, решил избрать завод Армстронга. В этом смысле и последовало Высочайшее соизволение, причем на меня возложено было поручение ехать на завод для детальной выработки чертежей и спецификаций и предоставлено право заключить контракт.

Армстронг предложил котлы двойные. Против этого высказывались в комиссии, но недостаточно настойчиво, и так как двойные котлы легче ординарных, то в конце концов были приняты котлы двойные. Впоследствии, однако же, никаких нареканий на котлы не было, и они работали вполне исправно.

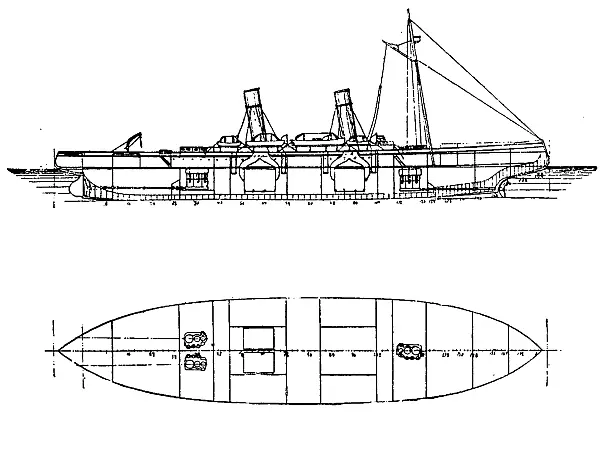

Продольный разрез и план ледокола завода Шихау

Чертежи завода Шихау и Бурмейстера были возвращены их представителям, и потому, когда я впоследствии приступил к изданию настоящей книги, то в моем распоряжении не осталось никаких чертежей и сведений. Я обратился к обоим заводам с предложением, не пожелают ли они, чтобы мною были помещены в этой книге описания их проектов, на что завод Шихау отозвался весьма охотно.

Ледокол его проекта имел следующие размерения [130]:.

Длина полная 105 метров.

Наибольшая ширина 22 метра.

Высота от киля до палубы 9 метров.

Осадка при 1800 т. угля 6,5 метров.

То же при 300 т 5,3 метра.

Водоизмещение при 1800 т угля 6000 т

На прилагаемых чертежах представлен продольный план и вид, а также поперечное сечение. Взгляд на чертежи показывает, что Шихау придает особенное значение отлогости батоксов в носу, который у него выступает на 35 футов вперед. Миделевое сечение показывает, что судно имеет огромную ширину и очень невысокий борт. Мидель острокильный. Главная палуба находится на грузовой ватерлинии. Все это, по отношению к ломке льда, очень нехудо.
