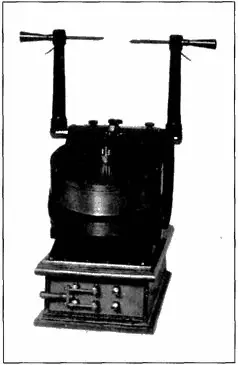

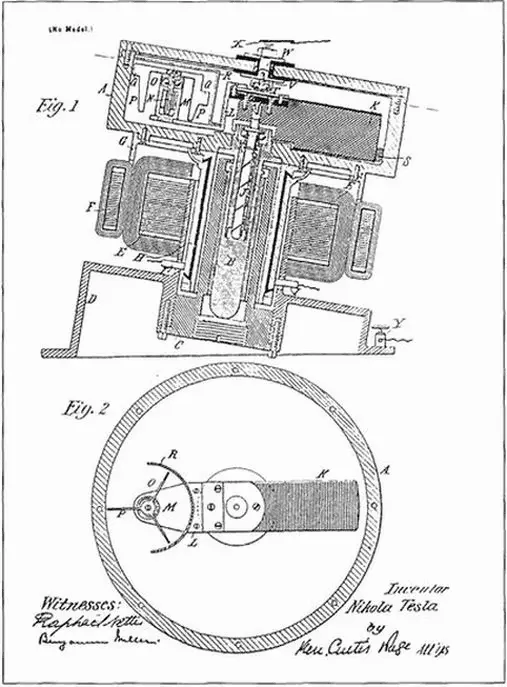

Ил. 15 и 16. Преобразователь Теслы с герметично закрытым ртутным прерывателем, работа которого регулируется силой тяжести; узлы электродвигателя и прерывателя

Модифицированный тип генератора колебаний представлен на иллюстрациях 15 и 16, первая является фотографическим изображением, а вторая — схемой, показывающей компоновку внутренних частей регулятора. В данном случае вал b , несущий пустотелый контейнер а, опираясь на подшипники качения, соединен со шпинделем j , к которому прикреплен груз k. Изолированный от последнего, но механически с ним соединенный, согнутый кронштейн L служит опорой свободновращающемуся диску прерывателя с зубцами. Диск подсоединен к внешнему контуру посредством ртутной воронки и изолированного штепселя, выступающего из верхней части вала. Благодаря наклонному положению электродвигателя груз k удерживает диск прерывателя на месте силой тяжести, и, поскольку вал вращается, контур, состоящий из конденсатора и первичной катушки, быстро замыкается и размыкается.

Ил. 17. Преобразователь Теслы с прерывающим устройством в виде струи ртути

Иллюстрация 17 демонстрирует идентичный прибор, в котором прерыватель представляет собой струю ртути, бьющую в изолированное зубчатое колесо, которое находится на изолированном штыре в центре колпака барабана, как это видно на снимке. Соединение с конденсатором осуществляется посредством щеток, находящихся на этой же крышке.

Ил. 18. Преобразователь Теслы с ртутным прерывателем с применением диска

Иллюстрация 18 — тип преобразователя с ртутным прерывателем с применением диска, модифицированного в некоторых деталях, которые необходимо внимательно рассмотреть.

Здесь представлено лишь несколько преобразователей переменного тока, работа над которыми завершена, и они составляют малую часть высокочастотной аппаратуры, подробное описание которой я надеюсь представить позже, когда буду свободен от неотложных обязательств.

«Electrical Experimenter», июль 1919 г.

Феномены грозовых разрядов в течение многих лет представляют собой особый объект моих исследований в области электричества. Сначала меня привлекала исключительно грандиозность проявлений, но спустя некоторое время, когда я приступил к исследованию атмосферного электричества, меня заинтересовала молния по причине той удивительной роли, которую она играет в структуре мироздания. Обычному человеку даже в голову не может прийти, что своим существованием мы обязаны этой действующей силе, так как она служит средством управления выпадением осадков. Солнце превращает воды океана в пар, а воздушные потоки переносят эти крошечные капли в отдаленные регионы, где они пребывают в состоянии тонкой взвеси до тех пор, пока электрические силы не заставят их соединиться в плотные массы облаков. Когда напряжение становится избыточным, происходят вспышки и в результате выпадают обильные дожди. Итак, всё сводится к тому, что молния поддерживает круговорот воды и, следовательно, саму жизнь.

Не хочу быть превратно понятым, утверждая, что если бы не молния, не было бы дождя. Однако то, что она является главной регулирующей силой, — достоверный факт.

Когда-то давно считалось, что человек невластен генерировать силы электрического взаимодействия и возмущения, сравнимые с теми, свидетелями которых мы являемся в определенных условиях. Но путем постепенного усовершенствования методов и приборов в сфере электричества мы достигли такого уровня, когда становится очевидным, что человек будет обладать способностью превращать пустыни в плодородные земли и создавать озера и реки в каких угодно местах, открывая, таким образом, неисчерпаемый источник энергии и многократно увеличивая плодородие почвы.

В отношении энергии молний существует много широко известных концепций, дающих неправильное представление. Начиная эти исследования, я был убежден, что разряд молнии располагает мощностью не более чем в несколько лошадиных сил, но, углубив свои знания, я убедился, что ее мощность огромна. Обычно считается, что напряжение разряда молнии, а также электрического тока, проходящего через дугу, составляет среднюю величину, но в действительности напряжение зачастую достигает сотен миллионов вольт, а сила тока нередко составляет несколько миллионов ампер.

Энергия молнии составляет половину того, что может дать электрическая емкость облака, и на нее затрачивается четверть электрического потенциала. Когда происходят разряды, весьма значительная часть энергии рассеивается в виде электромагнитных волн, еще одна существенная часть энергии проявляется в тепловом эффекте, а еще одна часть — в звуке и в свете. Возможно, вы получите представление об энергии, содержащейся в молнии, если я скажу, что иногда одной лишь звуковой волны, в которую вовлечена очень небольшая часть энергии, хватило бы, чтобы мотор мощностью в 200 л.с. работал в течение года. Однако совокупная энергия разряда молнии такова, что двигатель в 5 000 л.с. мог бы работать на полную мощность в течение года, а в некоторых случаях количество энергии намного больше. Причина очень большого напряжения в облаке может быть объяснена тем фактом, что кривизна нижней поверхности облака очень мала, так что требуется огромное напряжение, чтобы пробить слой воздуха. Для иллюстрации: если бы большая поверхность была сферой с радиусом около 40 сантиметров, то потребовалось бы более 3 миллионов вольт, чтобы создать электрический стример, напряжение возрастает прямо пропорционально радиусу сферы, так что разряд, исходящий из такого тела, как облако, нижняя поверхность которого в сущности плоская, потребует напряжения в миллиарды вольт.

Существует распространенное мнение, что молния всегда ударяет из облака в землю, но на самом деле самые мощные разряды исходят от земли по направлению к облаку. Я видел несколько таких разрядов, которые на расстоянии пятнадцати миль от точки наблюдения выглядели подобно гигантским огненным деревьям с бесчисленными ветвями, расходившимися от очень мощного ствола, уходившего в землю. Согласно моим расчетам, основанным на экспериментальных данных, полученных с помощью радиопередатчика, я пришел к выводу, что сила тока на земле должна составлять несколько миллионов ампер.
