Пока же я только отмечу, что для полного устранения атмосферных помех необходимо переделать всю беспроволочную аппаратуру, которая сейчас применяется. Чем скорее это будет осознано, тем лучше будет для дальнейшего развития этого направления.

«Electrical Experimenter», 1 января 1919 года.

Научные направления, исследования в которых оказались так же плодотворны, как в области токов высокой частоты, немногочисленны. Уникальные свойства этих токов и поразительная природа явлений, которые они продемонстрировали, незамедлительно завладели всеобщим вниманием. Интерес к исследованиям в этой области проявили ученые, перспективой их промышленного применения заинтересовались инженеры, а врачи увидели в них долгожданное средство эффективного лечения телесных заболеваний. С того момента, когда были опубликованы мои первые научно-исследовательские работы в 1891 году, написаны сотни томов на эту тему, сделано бесчисленное множество выводов в связи с этим новым явлением. Тем не менее это научно-техническое направление находится в периоде становления, и будущее хранит в своих недрах нечто несравнимо более значительное.

Я с самого начала осознавал настоятельную необходимость создания эффективных приборов, отвечающих быстрорастущим требованиям, и в течение восьми лет, последовательно выполняя высказанные ранее обещания, разработал не менее пятидесяти типов преобразователей, или электрических генераторов, переменного тока, безупречных во всех отношениях и доведенных до такой степени совершенства, что и сейчас ни в один из них не смог бы внести каких-либо существенных улучшений. Если бы я руководствовался практическими соображениями, возможно, открыл бы великолепное и приносящее доход дело, оказывая попутно значительные услуги человечеству. Но сила обстоятельств и невиданные ранее перспективы еще более значительных достижений направили мои усилия в другое русло. И теперь всё идет к тому, что в скором времени на рынке будут продаваться приборы, которые, как это ни странно, были созданы двадцать лет тому назад!

Эти генераторы специально предназначены для того, чтобы работать в осветительных сетях постоянного и переменного тока, создавать затухающие и незатухающие колебания с частотой, амплитудой и напряжением, устанавливаемыми в широком диапазоне. Они компактны, автономны, в течение долгого времени не нуждаются в обслуживании и будут считаться очень удобными и полезными в различных областях, например, для беспроволочного телеграфа и телефона; для преобразования электрической энергии; для образования химических соединений путем слияния и присоединения; для синтеза газов; для производства озона; для освещения, сварки, санитарной профилактики и дезинфекции муниципальных, лечебных и жилых помещений, а также для многих других целей в научных лабораториях и на промышленных предприятиях. Хотя эти преобразователи никогда ранее не были описаны, общие принципы их устройства изложены в полном объеме в моих публикациях и в патентах, более подробно в датированых 22 сентября 1896 года, и поэтому, думается, несколько прилагаемых фотографий и сопутствующее краткое пояснение дадут исчерпывающую информацию, если таковая потребуется.

Основными частями такого генератора являются конденсатор, катушка самоиндукции для накопления высокого потенциала, прерыватель и трансформатор, который питается от периодических разрядов конденсатора. Устройство включает в себя как минимум три, а обычно четыре, пять или шесть элементов настройки; регулирование эффективности осуществляется несколькими способами, чаще всего с помощью простого юстировочного винта. При благоприятных условиях можно получить КПД до 85 %, то есть можно сказать, что энергия, поступающая от источника питания, может быть регенерирована во вторичном контуре трансформатора. Если главное достоинство аппарата такого типа явно обусловлено замечательными возможностями конденсатора, то определенные специфические качества являются следствием образования последовательного контура при условии соблюдения точных гармонических соотношений и минимизации потерь на трение, а также иных потерь, что и является одной из основных целей этого проекта.

Говоря обобщенно, приборы можно разделить на два класса: один, в котором прерыватель имеет твердые контакты, и другой, в котором замыкание и размыкание осуществляются с помощью ртути. Иллюстрации с 1 по 8 включительно демонстрируют первый тип, а остальные — второй. Первые способны достигать более высокой эффективности с учетом того, что потери от замыкания и размыкания снижены до минимума, и переходное сопротивление, вызывающее затухание колебаний, мало. Вторые предпочтительнее использовать в тех случаях, когда требуется большая мощность на выходе и большое число размыканий в секунду. Двигатель и прерыватель потребляют, конечно, определенное количество энергии, доля которой, однако, будет тем меньше, чем больше мощность установки.

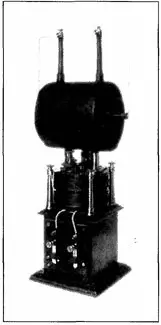

Ил. 1. Генератор, созданный для экспериментальных целей

На иллюстрации 1 представлен один из первых типов генераторов, построенный для экспериментальных целей. Конденсатор помещен в ящик прямоугольной формы из красного дерева, на который монтируется катушка самоиндукции, витки которой, подчеркиваю, разделены на две секции, соединяемые параллельно или последовательно в зависимости от напряжения питания в 110 или 220 вольт. Из ящика выступают четыре медных стержня с укрепленной на них пластиной с пружинными контактами и регулировочными винтами; над ящиком помещены два массивных вывода, соединенных с первичной обмоткой трансформатора. Два стержня предназначены для соединения с конденсатором, а два других используются для подсоединения к клеммам выключателя перед катушкой самоиндукции и конденсатором. Первичная обмотка трансформатора состоит из нескольких витков медной ленты, к концам которой припаяны короткие штыри, точно соответствующие предназначенным для них выводам. Вторичная обмотка состоит из двух частей, намотанных таким образом, чтобы максимально снизить собственную емкость и в то же время дать возможность катушке выдерживать очень высокое напряжение между ее выводами в центре, которые соединены с клеммами на двух выступающих резиновых стойках. Порядок соединений в цепи может несколько варьироваться, но обычно они таковы, как схематично представлены в майском номере «Electrical Experimenter» на странице 89, где идет речь о моем трансформаторе, предназначенном для работы в генераторах переменного тока, фотоснимок которого помещен на странице 16 того же номера журнала. Принцип действия устройства заключается в следующем. Когда выключатель включен, ток от источника питания устремляется через катушку самоиндукции, намагничивая железный сердечник внутри нее и разъединяя контакты прерывателя. Наведенный ток заряжает конденсатор до высокого напряжения, и после замыкания контактов аккумулированная энергия сбрасывается через первичную обмотку, вызывая продолжительную серию колебаний, которые возбуждают настроенную вторичную обмотку.
