Далее, для того чтобы на чувствительной пластине проявилось как можно больше мелких подробностей, мы должны действовать так, как если бы нам пришлось иметь дело с летящими пулями, поражающими стену, части которой имеют разную плотность, и при этом добиваться по возможности большей разницы в пути пуль, проходящих сквозь различные части стены. Очевидно, эта разница будет тем больше, чем выше скорость пуль, следовательно, для выявления подробностей необходимы весьма мощные излучения. Следуя этой теории, я применял исключительно толстые пленки и проявлял их очень медленно; с помощью этого метода были получены более четкие изображения. На важность медленной проявки впервые указал профессор Райт из Йельского университета. Конечно, если предложение профессора Генри об использовании флюоресцирующего вещества, нанесенного на чувствительную пленку, найдет свое применение, то процесс упростится до ординарной скоротечной фотографической процедуры, и то, о чем говорилось выше, утратит актуальность.

Желая получить возможно более мощное излучение, я продолжал уделять внимание этой проблеме и добился неплохих результатов. Прежде всего были ограничены возможности вакуумной трубки, что не позволяло применять такое высокое напряжение, какое требовалось; то есть когда разрежение в трубке достигало достаточно высокой степени, позади электрода появлялась искра, что препятствовало увеличению напряжения в трубке. Я полностью справился с этим затруднением, удлинив провод, ведущий к электроду, и пропустив его через узкий канал, чтобы тепло от электрода не могло вызывать образование таких искр. Еще одно препятствие создавали стримеры, которые появлялись в конце трубки при избыточном напряжении. Это последнее неудобство преодолевал, пропуская холодную струю воздуха вдоль трубки, о чем упоминал ранее, или же погружая трубку в масло. Масло, исключающее присутствие воздуха, является, как это теперь известно, средством, предотвращающим образование стримеров. В Соединённых Штатах в пользу применения масла в связи с генерированием этих излучений высказывался в свое время профессор Троубридж. Поначалу я использовал деревянный ящик, тщательно загерметизированный с помощью воска, заполнял его маслом или другой жидкостью и помещал туда трубку. В процессе изучения некоторых особенностей работы аппарата модифицировал и усовершенствовал его. В более поздних исследованиях применил компоновку, вид которой в разрезе прилагается (ил. 1). Колба b описанного выше типа с подводящим проводом и со значительно более длинной, чем представлено здесь, горловиной была помещена в большую трубку t из толстого стекла. Спереди трубка закрыта диафрагмой e , изготовленной из пергамента, а с противоположного конца — резиновой заглушкой P . Заглушка имеет два отверстия, в нижнее из которых вставлена стеклянная трубка t 1, доходящая почти до самого конца колбы. Из большого резервуара R , установленного на регулируемой подставке S , в находящийся ниже резервуар R 1по резиновым трубкам rr стекает какое-либо масло. Маслопровод четко просматривается на чертеже. Регулируя разницу в уровнях двух резервуаров, можно без труда поддерживать постоянные условия для работы. Внешняя стеклянная туба t служит отчасти отражателем, кроме того, она дает возможность наблюдать за колбой b в процессе работы. Заглушка P , сквозь которую, не нарушая герметичности, проходит проводник с , установлена таким образом, что ее можно вставлять в тубу t и вынимать из нее, меняя таким образом плотность масла, через которое проходят лучи.

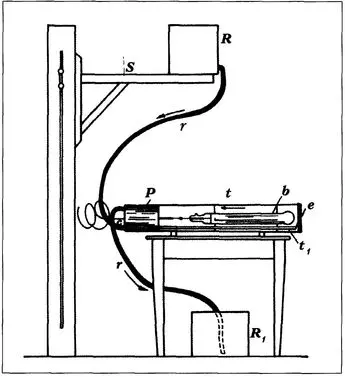

Ил. 1

С этим аппаратом я добился неплохих результатов, которые наглядно демонстрируют преимущества такой компоновки. Например, находясь на расстоянии 45 футов от лампы, мы с ассистентами могли отчетливо видеть кисть руки сквозь экран из вольфрамата кальция, при этом лучи пронизывали слой масла в 2,5 дюйма и диафрагму e. С помощью этого аппарата и метода профессора Генри возможно получение фотоснимков небольших объектов на расстоянии 40 футов при экспозиции всего несколько минут. Но даже и без флюоресцирующего порошка можно использовать короткие экспозиции, и я считаю, что для ускоренной процедуры вышеупомянутый метод не является обязательным. И скорее соглашусь с тем, что для практического применения этого метода, если возникнет такая необходимость, следует принять идею профессора Сальвиони, предложившего наносить на пленку флюоресцирующую эмульсию. Это непременно даст лучшие результаты по сравнению со свободностоящим флюоресцирующим экраном и значительно упростит процесс. Позволю себе, однако, заметить, что со времени моего последнего сообщения экраны были в значительной степени усовершенствованы.

Теперь на заводах Эдисона их покрывают вольфраматом кальция в виде мельчайшего порошка, распределяя его равномерно, и в результате получаются довольно приличные снимки. Я также считаю, что будет полезным применение более мягкой, чем раньше, и утолщенной бумаги. Разумеется, следует отметить, что вольфрамат кальция оказался отличным флюоресцирующим материалом для лампы. Незамедлительно проверив его свойства, считаю, что ничего пока не найдено. Будущее покажет, останется ли он таковым надолго. До нас доходят сообщения, что за границей нашли несколько флюоресцирующих веществ, лучших, чем цианиды.

Г-н Е.Р. Хьюит предложил мне еще одно усовершенствование для увеличения резкости теневых снимков. Он предположил, что отсутствие четкости контура теневых проекций на экране обусловлено рассеиванием флюоресценции от кристалла к кристаллу. Он предложил избавиться от этого при помощи тонкой алюминиевой пластины со множеством параллельных прорезей. Следуя его совету, я провел несколько опытов с проволочной сеткой и экранами из смеси флюоресцирующего порошка. И обнаружил, что общая яркость экрана уменьшилась, однако при сильном облучении теневые проекции выглядели более четкими. Возможно, эта идея найдет свое полезное применение.

Используя описанный выше аппарат, я получил возможность гораздо лучше, чем раньше, изучить тело человека при помощи флюоресцирующего экрана. Теперь позвоночный столб можно увидеть довольно отчетливо даже в нижней части туловища. И так же отчетливо видны контуры бедренных костей. Рассматривая область сердца, можно безошибочно определять его местонахождение. То, что располагалось в глубине кадра, выглядело гораздо ярче, чем края, и это различие в оптической плотности теневой проекции удивило меня. В ряде случаев я уже мог довольно хорошо различать ребра, а также кости плеча. Конечно, нет ничего трудного в изучении костей конечностей. Мною отмечены некоторые необычные эффекты, которые объясняю присутствием масла. Например, лучи проходили сквозь металлические пластины толщиной более 1/8 дюйма, и в одном случае можно вполне отчетливо видеть кости своей руки сквозь медные, железные и латунные листы толщиной почти в 1/4 дюйма. Как выяснилось, сквозь стекло лучи проникали с такой легкостью, что, проходя сквозь экран под прямым углом к оси трубки, они действовали с максимальной интенсивностью, хотя преодолевали плотные массы стекла и масла. Пласт стекла толщиной приблизительно в 0,5 дюйма, помещенный перед экраном, почти не ослаблял флюоресценцию. Когда экран укрепляли перед трубкой на расстоянии около 3 футов, а ассистент находился между экраном и трубкой, его голова отбрасывала на экран лишь слабую тень. Несколько раз это выглядело так, как если бы кости и плоть были в равной степени проницаемы для излучений, проходивших сквозь масло. Когда ассистент находился очень близко к лампе, экран так сильно облучался сквозь его тело, что я мог отчетливо видеть движение его руки. В одном случае даже смог различить кости локтя и предплечья.
