• по механизмам генерации РЧЭМИ: при ускоренном движении электронов либо в ходе прямого преобразования энергии;

• по режимам излучения (единственный импульс, частотный режим формирования импульсов или непрерывная генерация);

• по спектру формируемого РЧЭМИ (узкополосный, широкополосный).

Преимущества и недостатки каждого класса излучателей определяют способы их развертывания и сценарии применения.

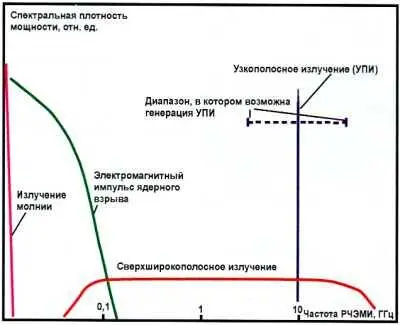

В 1960-х и 1970-х годах, источники РЧЭМИ было принято называть «неядерными источниками», чтобы подчеркнуть отличия характеристик генерируемого ими излучения от электромагнитного импульса ядерного взрыва (ЭМИ ЯВ). В 1980-х годах выделяли два класса источников: излучающие РЧЭМИ в узкой полосе частот (УПИ) и сверхширокополосные излучатели (СШИ). Для УПИ характерны высокие значения спектральной плотности мощности и энергии РЧЭМИ, в то время как энергия импульса СШИ распределена в протяженном частотном диапазоне и потому спектральная плотность мощности невелика (рис. 3.3).

Для оружия на основе УПИ требуется предварительная разведка цели, поскольку узкий частотный диапазон их излучения требует знания частот, к воздействию на которых цель особенно уязвима. В протяженном диапазоне частоты, наиболее «чувствительные» дня цели присутствуют наверняка, поэтому предварительная разведка не требуется, но, с другой стороны, энергия импульса РЧЭМИ рассредоточена и на долю таких частот ее приходится не очень много.

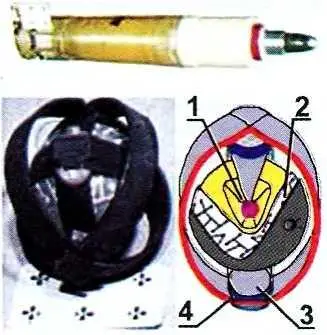

В 1994 году А.Б. Прищепенко, сотрудник российского Высокогорного геофизического института, представил доклад об РЧО на конференции в Бордо, Франция. Им были описаны устройства, в которых осуществлялось прямое преобразование химической энергии, содержащейся во взрывчатом веществе, в энергию РЧЭМИ. Такие источники (собственно, и положившие начало классу СШИ) теперь называют «устройствами Прищепенко» (рис. 3.4). Доклад привел к изменению классификации электромагнитного оружия, в зависимости от применяемых источников РЧЭМИ (рис. 3.5): прямого преобразования, в которых импульс тока поступает непосредственно на антенну, или таких, в которых излучение генерируется при ускоренном движении электронов в электровакуумных приборах, где электроны ускоряются высоким напряжением, а генерируемое при этом узкополосное РЧЭМИ излучается антенной.

Можно классифицировать РЧО и по кратности срабатывания: те источники, в которых используется взрывчатое вещество, срабатывают однократно. Источники же невзрывного типа могут излучать в частотном или непрерывном режиме, но поскольку их схемы включают множество таких элементов, как индуктивные и емкостные накопители, плотность электромагнитной энергии в которых много ниже, чем химической — во взрывчатых веществах, невзрывные источники большой мощности представляют собой громоздкие и тяжелые устройства (рис. 3.6). Недавние достижения в создании энергоемких конденсаторов дают определенные надежды на устранение этого недостатка, а преимущества невзрывного оружия связаны со способностью длительной работы: оно имеет «длинный магазин», то есть, может излучать, пока обеспечивается электроэнергией.

Некоторые экспериментальные данные свидетельствуют, что поражение электронных систем при воздействии последовательности импульсов РЧЭМИ происходит при меньших значениях суммарной их энергии, чем повреждение того же уровня — при однократном воздействии. В отличие от источника на основе электровакуумного прибора, взрывной источник СШИ генерирует не луч, а поток РЧЭМИ во всех направлениях, но зато такие источники компактны, потому что плотность энергии во взрывчатом веществе очень высока — до 10000 Дж/см3. Некоторые взрывные источники формируют короткие (длящиеся микросекунды) последовательности импульсов РЧЭМИ.

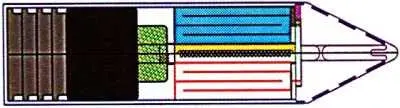

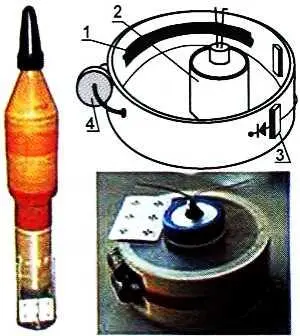

Взрывные источники РЧЭМИ могут быть размешены в боеприпасах малых калибров (рис. 3.7), например — 25 мм артиллерийских снарядах, а источники, на основе электровакуумных приборов — в авиабомбах (рис. 3.8) или боевых частях больших ракет.

Каждый из элементов РЧО требует для своего создания развития многих технологий. Ограничимся описанием только четырех типов РЧО, представляющих опасность в качестве потенциального оружия террористов.

Помимо поражений, наносимых электронике, цели сверхширокополосным РЧЭМИ, электромагнитные боеприпасы (ЭМБП) также могут нанести ей и механические повреждения осколками. ЭМБП представлены снарядами малых и средних калибров, а также мощными бомбами и боеголовками массой до нескольких тонн.
