Комплекс 5Ж15 состоял из радиолокатора обнаружения воздушных целей на малых и предельно малых высотах (НВО) 5Н66 (по классификации НАТО TIN SHIELD), системы управления с радиолокатором подсвета наведения 5Н63 (по классификации НАТО FLAP LID) и пусковых установок 5П85–1. Пусковые установки располагались на полуприцепе. В состав комплекса мог быть включен низковысотный обнаружитель (НВО) 5Н66, но комплекс мог функционировать и без данной РЛС. В ракетах изначально планировалось использовать систему наведения по команде с РЛС подсвета и наведения с использованием информации с пассивного радара ракеты, но из-за проблем с наведением на цели, летящие на высотах менее 500 м, разработчиками было принято решение, что возможность обстреливания низковысотных целей важнее, и изначально было реализовано только наведение по команде с наземной РЛС. Позднее была разработана ракета с собственной системой наведения, что позволило поражать цели на минимальной высоте 25 м.

На основе улучшений в системе С-300ПТ созданы несколько модификаций для ПВО страны и на экспорт. ЗРС С-300ПТ-1 и С-300ПТ-1А (по классификации НАТО SA-10b/c) являются развитием ЗРС С-300ПТ. Кроме того, на вооружение принята ракета 5В55КД с возможностью холодного запуска. Время готовности сокращено до 30 минут, оптимизация траектории ракеты 5В55КД позволила достигнуть дальности 75 км.

Зенитная ракетная система С-300ПС (по классификации НАТО SA-10d; литер С в названии обозначает «самоходный») принята на вооружение в 1982 году [6]. Создание этой системы было обусловлено анализом опыта боевого применения ЗРК во Вьетнаме и на Ближнем Востоке, где боеспособность подразделений в значительной степени зависела от их мобильности. Новая система имела рекордно короткое время развёртывания — 5 минут, что позволило в кратчайшее время осуществлять смену стартовых позиций и уменьшить вероятность поражения авиацией противника при обнаружении во время первого пуска. ЗРС С-300ПС включает в себя командный пункт 5Н83С и до 6 зенитных ракетных комплексов 5Ж15С.

В состав командного пункта входит радиолокатор обнаружения 5Н64С на шасси МАЗ-7410 и полуприцепа «9988» и пункт боевого управления 5К56С на шасси МАЗ-543. В состав комплекса 5Ж15С входит радиолокатор подсвета и наведения (РПН) 5Н63С и до 4 пусковых комплексов (в состав каждого пускового комплекса входит основная пусковая установка 5П85С, к которой подключаются две дополнительные 5П85Д). На каждой ПУ размещены 4 ракеты. Боекомплект комплекса составляет 48 ракет. Боевые средства комплекса также размещены на шасси МАЗ-543. Для увеличения возможностей системы по обнаружению и уничтожению маловысотных целей в состав комплексов включен низковысотный обнаружитель (НВО) 5Н66М. Антенный пост НВО устанавливается на вышку 40В6М(Д), которая является унифицированной и может использоваться также для размещения антенного поста РПН для уменьшения углов закрытия на конкретной позиции. На шасси боевых средств устанавливаются средства автономного энергоснабжения — газотурбинные агрегаты питания ГАП-65. К средствам обеспечения ЗРС С-300ПС относятся средства внешнего электропитания (дизельные электростанции 5И57, распределительно-преобразовательные устройства 63Т6, перевозимые трансформаторные подстанции 83(2)Х6, кабельные комплекты), средства увеличения дальности речевой и телекодовой связи — антенно-мачтовые устройства АМУ ФЛ-95М на шасси ЗИЛ-131, топопривязчики 1Т12 на шасси ГАЗ-66, лаборатория ракетных комплексов 12Ю6 (средство обеспечения ремонта цифровых вычислительных комплексов 5Э265(6), комплекты индивидуального и группового ЗИП на шасси полуприцепов типа ОдАЗ. Транспортируемость несамоходных элементов обеспечивается бортовыми и седельными тягачами КрАЗ-260. Обозначение унифицированной транспортной машины-полуприцепа — 5Т58. Экспортный вариант системы С-300ПС, отличающийся незначительными изменениями в составе оборудования, получил обозначение С-300ПМУ.

Зенитная ракетная система С-300ПМ (по классификации НАТО SA-20a Gargoyle; литер М в названии обозначает «модернизированный», экспортный вариант С-300ПМУ1) является дальнейшим развитием ЗРС С-300ПС [8]. Основным усовершенствованием в С-300ПМ является новая ракета 48Н6, которая взяла большое число улучшений от ракет корабельного варианта С-300ФМ, но с боеголовкой массой 143 кг. Ракета имеет усовершенствованную аппаратную часть и способна поражать воздушные цели, летящие со скоростью до 6450 км/ч, дальность поражения аэродинамических целей — 150 км. Таким образом, зенитная ракетная система С-300ПМ классифицируется как ЗРС большой дальности. Также были модернизированы РЛС, в систему были включены РЛС обнаружения 64Н6 (по классификации НАТО BIG BIRD) и радиолокатор подсвета и наведения 30Н6Е1. Разработка системы С-300ПМ начата в 1985 году, в 1993 году ЗРС С-300ПМ принята на вооружение [9].

В 1999 году были впервые представлены сразу несколько типов ракет, в дополнение к ракетам 5В55Р (В-500Р), 48Н6 и 48Н6Е2 С-300ПМУ1 мог использовать две новые ракеты: 9М96Е1 и 9М96Е2. Обе значительно меньше по размеру, чем предыдущие ракеты, и весят 330 и 420 кг соответственно, при этом несут меньшие по массе (24 кг) боеголовки. 9М96Е1 имеет радиус поражения 1–40 км и 9М96Е2 1–120 км. Для маневрирования они используют не только аэродинамическое оперение, но и газодинамическую систему, что увеличивает вероятность поражения, несмотря на гораздо меньшую боеголовку. Вероятность поражения баллистической цели ракетами 9М96Е1 и 9М96Е2 равна 0,9 [10].

С-300ПМУ1 использует систему управления 83М6Е, но имеет совместимость с предыдущей системой управления «Байкал-1Е» и «Сенеж-М1Е». 83М6Е включает РЛС обзора 64Н6Е. РПН использует 30Н6Е1, и дополнительно может использоваться низковысотный обнаружитель 76Н6 и всевысотный обнаружитель 96Л6Е. 83M6E может контролировать до 12 пусковых установок, как самодвижущиеся 5П85СЕ, так и прицепные 5П85ТЕ. В ЗРК включаются машины обеспечения, такие как вышка 40В6М, предназначенная для поднятия антенного поста.

Зенитная ракетная система С-300ПМУ2 «Фаворит» (по классификации НАТО SA-20b Gargoyle) была представлена в 1997 году как модификация С-300ПМУ1 с увеличенной дальностью поражения до 195 км. Для нее была разработана новая ракета 48Н6Е2. Эта система может бороться не только с баллистическими ракетами малой дальности, но и тактическими баллистическими ракетами средней дальности. Система использует систему управления 83М6Е2, состоящую из командного пункта 54К6Е2 и радиолокатора обнаружения 64Н6Е2 с двусторонней ФАР [11].

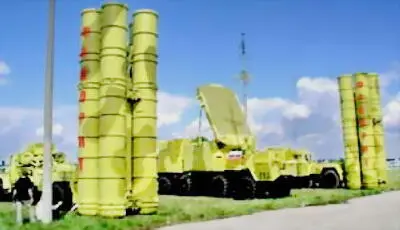

ФОТО 3. С «300-ПМУ-2» Фаворита: rbase.new-factoria.ru

Зенитные ракетные системы С-300П и ее модификации, кроме России состоят на вооружении ПВО Айзербайджана, Алжира, Армении, Белоруссии, Болгарии, Венесуэлы, Вьетнама, Ирана, Казахстана, КНР, Кипра (Греции), КНДР, Республики Корея, Сирии, Словакии, Украины, Хорватии.
