Олег Валецкий - Оружие современных войн. Боеприпасы, системы управляемого вооружения и меры противодействия их применению

Вместе с тем применение в системах ПРО гиперзвуковых ракет позволяет подобным системам, даже если они позиционируются как комплексы ПРО, а не ПВО, эффективно поражать и аэродинамические цели.

Когда возможности ЗРК «Patriot» РАС-3 по поражению баллистических целей были исчерпаны, это вынудило Пентагон выдвинуть требование по созданию новых более совершенных систем ПРО. Так как поставленная задача была связана прежде всего с возможностью применения ЗРК для борьбы с баллистическими ракетами, помехой для выполнения этой задачи стал советско-американский договор об ограничении ПРО (см. часть I), но американские политики обошли его, начав несколько проектов в рамках общей программы «Ballistic Missile Defence» по созданию эффективной ПРО (см. часть II).

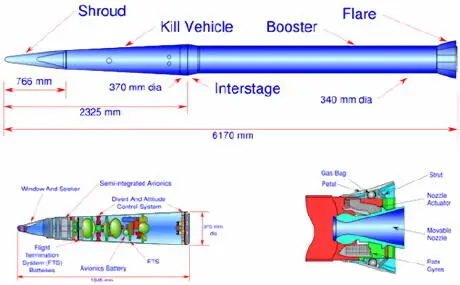

ФОТО 10. THAAD

В 1992 г. по заказу Пентагона была начала разработка комплекса THAAD (Theater High Altitude Area Defense) на базе ЗРК Patriot. Ракета этого комплекса обладает кинетической БЧ, схожей с БЧ боеприпаса LEAP системы ПРО «Aegis» [23].

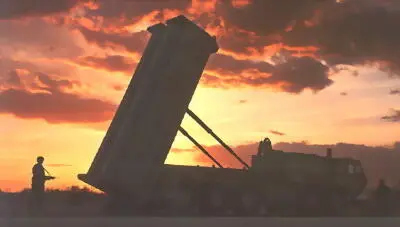

ФОТО 11. Пусковая установка THAAD

Первые испытания комплекса THAAD были проведены в апреле 1995 г., а в августе 1999 г. в ходе экспериментальных стрельб этим комплексом была уничтожена межконтинентальная баллистическая ракета-мишень «Hera».

ФОТО 12. THAAD

В 2006 году комплекс был принят на вооружение и был установлен на автомобильной базе М-1075 с использованием СУО и радара из программы Ground-Based Midcourse Defense, но в данном случае дальность действия радара была ограничена 1000 километров, а СУО обеспечивала действие одновременно по десяти целям.

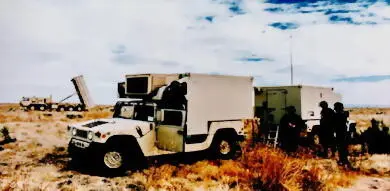

ФОТО 13. THAAD на автомобильной базе

Комплекс способен поражать воздушные цели на дальности до 200 км и высоте до 150 км. На конечном отрезке траектории включается жидкостный реактивный двигатель, переводящий ракету из горизонтального полета в вертикальный. Корректировка осуществляется четырьмя малогабаритными реактивными двигателями (вес каждого до 1 кг) [23].

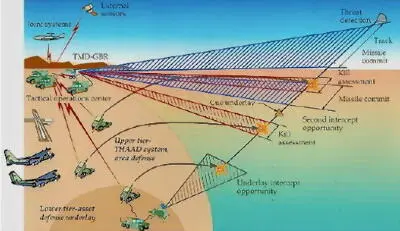

ФОТО 14. Принцип действия THAAD

Для этого комплекса ПРО создана РЛС «Raуtheon» с максимальной дальностью обнаружения целей до 1000 км.

В Тайване для задач ПРО в 1993 г. на базе американской ЗУР MIM-104 «Patriot» создан ЗРК с «Tien Kung-1» с дальностью до 120 км и разрабатывался ЗРК большой дальностью «Tien Kung-2» (дальность до 80 км, а по последним данным до 200 км), гиперзвуковые ракеты которого имеют возможность поражать баллистические цели [23].

В Индии для решения задач ПРО применяются противоракеты, созданные на базе баллистических «Prithvi-2», с возможностью уничтожения малоразмерных воздушных целей.

Согласно западным СМИ 11 января 2010 года Китай успешно испытал систему противоракетной обороны наземного базирования, основанную на баллистической ракете HQ-19, разработанной в 2003 году в рамках проекта «863», начатого в середине 90-х годов, и оснащенной 35-килограммовой БЧ по типу американской БЧ «Exoatmospheric interceptor». Ракета, запущенная из района Джи Куан (Jiuquan) провинции Гансу, поразила цель на высотах от 80 до 150 километров в районе города Урумчи.

ФОТО 15. HQ-19

Израиль, являясь основным партнером США в области ПРО, в 2000 г. принял на вооружение систему ПРО «Arrow», созданную совместно с американской компанией Lokheet — Martin.

Данный комплекс позволяет поражать воздушные цели на дальности до 300 км, при высоте полета цели до 50 км. Гиперзвуковая ракета «Arrow-2» (скорость около 4М) с комбинированной ГСН (инфракрасной и радиолокационной) может перехватывать воздушные цели в условиях облачности и на малых высотах. Неконтактный взрыватель обеспечивает подрыв боевой части с радиусом сплошного поражения до 50 м [24].

К 2006 году в Израиле были развернуты три батареи этих ЗРК (в том числе в районе центра ядерных исследований в Димоне и в районе города Хадера) [24]. Эти батареи могут уничтожать неуправляемые ракеты, запускаемые палестинцами, а также ливанским движением Хезболлах.

В 2004 году модернизированный комплекс ASIP (Advanced System Improvement Program) прошел испытания на полигоне Пойнт-Мугу (Point Mugu) в Калифорнии.

К данному комплексу проявляли интерес Великобритания, Индия, Турция и Япония, но закупила только Индия, и то лишь наземную РЛС «Green Pine», а продажа самих ракет была тогда приостановлена Израилем под давлением США.

В начале 90-х годов в США государственное агентство MDA (Missile Defense Agency) развернуло программу National Missile Defense по созданию ПРО, которая с 2002 г. переименована в программу Ground-Based Midcourse Defense.

В рамках этой программы (три фазы — Capability 1, 2 и 3) была начата разработка ракеты, развивающей скорость до 8500 м/сек, GBI (Ground Based Interceptor) с ракетным суббоеприпасом EKV (Exoatmospheric Kill Vehicle) массой 64 кг, длиной 1400 мм и диаметром 600 мм [25].

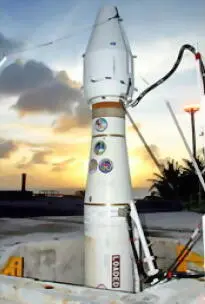

ФОТО 16. Ракета GBI с ракетным суббоеприпасом EKV

ФОТО 17. Kinetic Kill Vehicle

При поражении цели скорость суббоеприпаса достигает 10–15 000 м/сек, обеспечивая поражение цели кинетической энергией, тогда как радиус действия ракеты составляет 5000 километров при минимальной дальности 1000 км [25].

В рамках этой же программы была разработана система управления огнем BMCі (Battle Management Command, Control and Communications) с РЛС обнаружения целей и наведения ракет в рабочем диапазоне «X» — XBR (X Band radar), а также РЛС раннего предупреждения UEWR (Upgraded Early Warning Radars), спутниковая система ИК обнаружения мест запуска ракет SBIRS (Space Based Infrared System) и мобильная РЛС морского базирования FBXB (Forward Based X-Band Radars) [26].

Основу этой системы ПРО составляют ПУ межконтинентальных баллистических ракет «Minuteman II» и «Minuteman III» с боевой частью GBI. Позиция комплекса ПРО содержит 20 шахт для ракет-перехватчиков GBI, командный центр и техническую позицию и размещена на площади до 600 акров (243 га) [25].

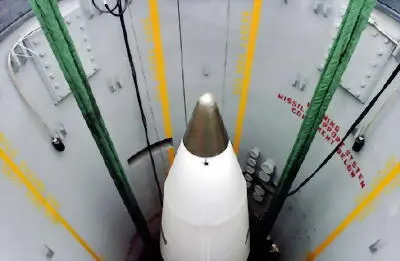

ФОТО 18. Ground-based Midcourse Defense

Несмотря на череду неудачных испытаний, 14 октября 2002 года ракета-перехватчик GBI, запущенная с ракетной базы ПРО «Ronald Reagan», поразила над Тихим океаном учебную цель, выпустившую три ловушки.
