Чаще всего применялась крылатая ракета BGM-109 «Tomahawk», которая является одним из мощных средств управляемого оружия, применяемого США в военных конфликтах конца ХХ — начала ХХI века. Достаточно подробное описание этого оружия можно найти в справочнике, изданном Вторым Центральным НИИ Министерства обороны России. «Средства воздушного нападения зарубежных стран — программы развития высокоточного оружия». Ограничимся ее кратким описанием. Крылатая ракета «Tomahawk» начала разрабатываться компанией General Dynamics (с 1992 года — Нugnes Missile Systems Company) под обозначением ZBGM-109A. Разработка велась в рамках программы ВМС США по созданию ракеты SLCM (Submarine Launched Cruise Missile), запускаемой с подводной лодки. Позже название ракеты было заменено на SLCM (Sea Launched Cruise Missile). К 1983 году ракета BGM-109 поступила на вооружение ВМС в модификациях TLAM-N (Tomahawk Land Attack Missile Nuclear Block-1) с ядерной БЧ и TASM (Tomahawk Anti Ship Missile Block-1) с обычной осколочно-фугасной БЧ, предназначенной для поражения надводных целей.

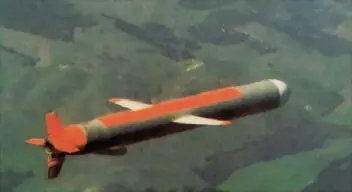

ФОТО 46. Крылатая ракета BGM-109

Позднее, в 1986 году была создана модификация TLAM-C Block-2A с осколочно-фугасной БЧ и TLAM-C Block-2B с кассетной БЧ (семь контейнеров с 24 осколочно-зажигательно-кумулятивными суббоеприпасами BLU-97B каждый, всего 168 поражающих элементов).

Во второй половине 80-х годов крылатые ракеты Tomahawk корабельного базирования (запускаются с установок ABL (Armored Box Launched) и VLS (Vertical Launched System), получили обозначение RGM-109, а ракеты, запускаемые из торпедных аппаратов подводных лодок и установок VLS ПЛАРБ типа «Los Angeles» получили обозначение UGM-109. Ракеты, запускавшиеся с наземных установок TEL (Transporter Erector Launched), сохранили обозначение BGM-109, но установки TEL были сняты с вооружения после подписания СССР и США договора о выводе ракет средней дальности из Европы.

Помимо BGM-109/A TLAM-N или RGM/UGM 109/A TLAM-N была разработана крылатая ракета ВGM-109/A-G с новой ядерной БЧ W-84, мощностью 200 килотонн. Крылатая ракета BGM-109B или RGM/UGM-109B TASM в силу предназначения для борьбы с надводными целями, имела радиолокационную ГСН от ракеты AGM-84A и полубронебойную боевую часть B-61 (массой 494 кг), разработанную для управляемой ракеты «Bullpup». Из-за этого ее дальность была уменьшена до 460 км. Управление полетом ракеты до цели осуществляется инерциальной системой наведения. Крылатая ракета RGM/UGM 109 TLAM-C оснащена полубронебойной БЧ (масса 454 кг, при общей массе ракеты 1 440 кг) и предназначена для поражения береговых целей. Ракета RGM/UGM 109 TLAM-C имеет дальность действия 1 100 км, на ней установлена ГСН с комбинированной INS/GPS и TERCOM системой наведения. Блок управления ракеты BGM-109A дополнен цифровым оптическим площадным коррелятором DSMAC (Digital Scene Matching Area Correlation) компании Loral Defense Systems Division, который при подлете к цели производит съемку цели с помощью световой вспышки. После сверки полученных данных с данными в памяти процессора первая модификация ракеты TLAM-C Block-2 могла атаковать цели только с фронтального направления, а в ее новой модификации TLAM-C Block-2A была предусмотрена возможность атаки в пике, а также программирование взрывателя БЧ WDU-25/1B для подрыва с замедлением. Дальность действия TLAM-C Block/2 и TLAM-C Block/2A составляет 1 300 км, скорость (как и на всех ракетах Tomahawk) 0,75 М. По некоторым данным для этой ракеты была разработана кумулятивная БЧ с зарядом диаметром 515 мм, которая была способна пробить четыре метра бетона и стальную плиту.

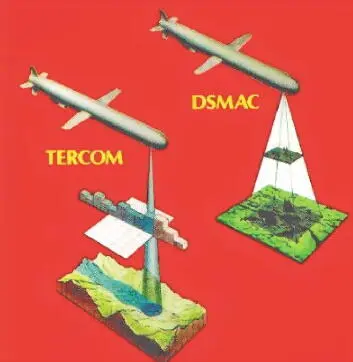

ФОТО 47. Принципы действия TERCOM и DSMAC

Размеры всех модификаций «Tomahawk» одинаковы: длина 5 550 мм без ускорителя и 6 290 мм с ускорителем, диаметр 517 мм (для обеспечения пуска из стандартных торпедных аппаратов калибра 533 мм), размах крыльев 2 620 мм.

Дальность пуска TLAM-C составляет 1 300 км. Двигатель у всех модификаций также был одинаковый F107-WR-402 компании Williams International, наполненный твердотопливным ракетным ускорителем Mk106 (RGM-109) или Mk111 (UGM-109).

Новая модификация TLAM-C Block-3 имеет модифицированную систему наведения, дополненную приемником GPS и новой помехозащитной системой DSMAC-2A, которая в отличие от DSMAC-1 может функционировать в сложных метеоусловиях. Коэффициент вероятного отклонения ракеты на максимальной дальности пуска составляет до 10 м.

Крылатая ракета TLAM-D имеет модификации Block-2 и Block-3. При похожих характеристиках с TLAM-C, ракеты TLAM-D составляют около 10 % от всех (около 5 000 единиц) произведенных до 1996 года крылатых ракет «Tomahawk». В боевых действиях в Югославии в 1999 году и в Ираке в 2003 году использовалось ограниченное количество этих крылатых ракет.

Для TLAM-C существовали варианты кассетной БЧ с графитными суббоеприпасами BLU-114B и с кассетной БЧ, включающей 166 кумулятивно-осколочно-зажигательных суббоеприпасов BLU–97B, при дальности пуска до 1 800 км (увеличенной вследствие уменьшения веса БЧ, но имеются данные, что дальность пуска осталась прежней).

Новая модификация Block-4 для TLAM-C и TLAM-D предусматривала отказ от системы TERCOM и переход на инерциальное наведение, дополненное наведением с помощью приемника GPS, а также новую систему подготовки ракеты к пуску ATWCS (Advanced Tomahawk Weapon Control System), сократившую предстартовое время подготовки ракеты до нескольких часов. Для модификации Block-4 разрабатывалась БЧ проникающего действия, в т. ч. и БЧ BLU-113, но по некоторым данным эта программа была приостановлена. Модификация Block-4 развивалась для ракеты TMMM (Tomahawk Multi Mission Missile) многоцелевого применения (по наземным и надводным целям) с применением БЧ WDU-36B и взрывателем двойного действия. Эта программа предусматривала также оснащение блока управления тепловизионным датчиком IIR (Imaging Infrared). Крылатая ракета «Tomahawk» в модификации Block-4 имеет помехозащитную ГСН.

В США также проводится разработка системы обратной связи ГСН ракеты с оператором (двойной видеолинк). Крылатая ракета «Tomahawk» TLAM Block-4, производства компании Raytheon, оснащена ГСН, обеспечивающей ее перенацеливание в меняющейся боевой обстановке, либо возможность барражирования над определенным участком, пока не появится новая цель. GPS приемник ракеты имеет защиту от помех. Стоимость TLAM C/D Block-4 в два раза ниже, чем TLAM Block-3 в силу отказа от системы наведения TERCOM и облегчения конструкции ракеты. Ракета TLAM C/D Block-4 (RGM/UGM-109E) оснащена новым двухконтурным турбореактивным двигателем F415-WR400/402, который предусматривает ее запуск из торпедных аппаратов подводных лодок. Внешней отличительной особенностью RGM/UGM-109E является облегченное оперенье с тремя стабилизаторами вместо четырех.

Также Великобритания, закупившая TLAM-C/D для своих ПЛАРБ «Swiftsure» и «Trafalgar», вооруженных пусковыми установками VLS, проводит работы по модернизации ракет TLAM C/D Block-4 для британских ВМС.
