В настоящее время достаточно актуальным является вопрос разминирования границы на Корейском полуострове. Со стороны Южной Кореи работы по разминированию собственного участка уже велись силами как армии Южной Кореи, так и американских частных компаний.

Так, значительную часть мин составляют мины, разработанные и производимые в США, то стоит коснуться их конструкции и принципов работы, хотя сами противопехотные мины, за исключением мин направленного действия, сняты с вооружения армии США.

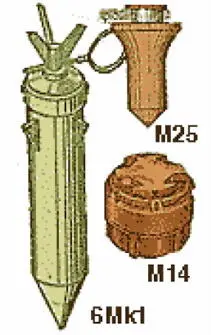

Так, противопехотная нажимная мина фугасного действия М-14 является противопехотной миной фугасного действия с нажимным датчиком. Ее масса три с половиной унции (приблизительно 85 г), ширина 58 мм, высота 40 мм, тетриловый заряд весом в одну унцию (29 г), тело пластмассовое. Под давлением на датчик мины отогнутая пластина из стекловолокна с ударником в средине перемещается, ударник в центре пластины бьет по детонатору.

В транспортном положении мина имеет металлический U-образный предохранитель, который блокирует движение датчика цели около его собственной оси. При удалении предохранителя датчик цели вращается до совпадения стрелки с буквой "A" /ARMED/ или "S" /SAFE/ соответственно.

При обнаружении мины нужно взять ее в руки и вертеть датчик цели до совпадения его стрелки с буквой "S" на корпусе мины. После этого ключом вывинчить заглушку детонатора М-46. При наличии штатного предохранителя нужно установить предохранитель.

Следует подчеркнуть, что устройство американской мины М-14 предусматривает согласно Боевому Уставу FM 20–32 обезвреживание ее поворотом нажимной крышки в положение «S» и блокированием крышки вилкообразной чекой, с последующим вывинчиванием детонатора через донное отверстие.

Мина, трудно обнаруживаемая миноискателями, — металлическими деталями в ней являются только медный капсюль-детонатор и миниатюрный ударник.

Интересно, что М-14 производились в ЮАР и широко использовались ее армией в ходе боевых действий на юге Африки.

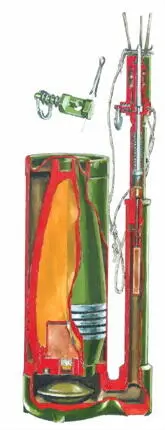

Другая американская мина ― М-2. Она является противопехотной миной осколочного действия, использующей в качестве вылетающего вверх снаряда 60-мм минометную мину без оперения и запал с замедлителем. Взрыватель М-1 мог использоваться как нажимной (наступание на три усика в верхней части взрывателя), так и натяжной (выдергивание чеки посредством натяжной проволоки). Взрыватель устанавливался в отдельной трубке, соединенной в донной части со стаканом мины.

При разблокировании подпружиненного ударника либо нажатием на его хвостовик, либо вытаскиванием боевой чеки он бьет по капсюлю-воспламенителю и приводит в действие вышибной заряд. Минометная мина подбрасывается вверх и по истечении времени горения замедлителя она взрывается.

Хотя эта американская мина уже в 1970-х годах была устаревшей, но ее до сего времени используют в ряде стран. Она производилась в Бельгии, Португалии, Иране, Южной Корее, Израиле, Пакистане.

При этом в Пакистане, где эта мина производится и сегодня, вместо минометной мины используется ручная наступательная граната P1 Mk1 (копия австрийской ARGES-69), производимая по австрийской лицензии в Пакистане.

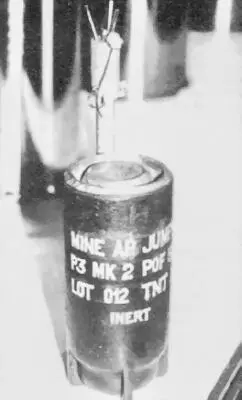

Противопехотная мина Р3 Mk2 вляется осколочной выпрыгивающей и по сути является модификацией мины M-2. Она имеет массу 1,6 кг и цилиндрический корпус, в котором находится осколочный элемент P1 Mk1 с пороховым вышибным зарядом. На внутренней поверхности ее корпуса помещены 3500 стальных шариков. В корпусе мины граната располагается запальным гнездом вниз.

В мине использован механический взрыватель комбинированного (натяжного и нажимного) действия, копия американского M-605, к боевой чеке которого крепится натяжная проволока и три нажимных стержня. При воздействии человека на взрыватель последний воспламеняет вышибной заряд, и осколочный элемент выбрасывается на высоту 1,3–2 м. Одновременно воспламеняется пороховой замедлитель гранаты, инициирующий ее основной заряд ВВ.

Живая сила поражается стальными шариками в радиусе 20 м. Данная мина применялась в ходе войны в Афганистане (1979–1989) и ныне в Пакистане производится на ее базе мина Р-7 (П-7).

Мины М-2 еще в ходе войны во Вьетнаме заменялись минами этого же класса М-16, которые позднее стали производиться в Индии, Южной Корее, Греции и Турции.

Мина М-16 имеет взрыватель двойного действия (натяжной и нажимной) типа М-605.

Сам взрыватель М-605, в случае установки на натяжное действие, должен полностью выступать из земли, чем мина М-16 более заметна, и вдобавок затрудняется использование взрывателя в качестве нажимного, т. к. он возвышается над землей на 6–7 см. Имелась модификация этой мины M-16A1 с новым корпусом, в котором были иные типы детонаторов. Однако обе мины имели стальной корпус, в центре которого устанавливался взрыватель М-605, приводившийся в боевое положение удалением предохранительной чеки, находившейся в верхней части взрывателя. Сама мина имела в комплекте четыре натяжные проволоки длиной по 12 метров, но устанавливаться могла только одна ― крепившаяся к округлой чеке на корпусе взрывателя.

Помимо этого нажимным датчиком являлись расходившиеся от верха взрывателя три небольших штырька, под которыми находилась подпружиненная втулка, снизу удерживаемая натяжной чекой.

При нажатии на нажимной датчик либо воздействии на натяжной втулка, двигаясь вниз, раздвигала предохранительное кольцо у основания взрывателя, и предохранительные шарики, удерживавшие ударник, выпадали в образовавшееся пространство. Ударник бил по капсюлю-воспламенителю, подававшему форс огня на пиротехнический замедлитель.

За время его горения жертва сходила с мины, после чего форс огня приводил в действие вышибной заряд черного пороха (4,5 грамма), выбрасывавшего тело мины в воздух, и одновременно передававшего форс огня на пиротехнические замедлители двух внутренних взрывателей. После их прогорания, происходившего на высоте одного мина, форс огня подавался на капсулю-воспламенители, в свою очередь приводившие в действие капсулю-детонаторы обоих внутренних взрывателей, приводивших в действие заряд тротила. Сам заряд мин М-16 и М-16А1 весил один фунт (454 грамма), с тем, что в данный вес не входил вес двух дополнительных тетриловых детонаторов.
