Игорь Волков - Сварка полимерных труб и фитингов с закладными электронагревателями

– седловой отвод с закладными электронагревателями: деталь из полиэтилена, устанавливаемая на наружную поверхность трубы, имеющая один или более закладных электронагревательных элементов, для получения сварного соединения с трубой, в том числе:

– седловой т-образный отвод с закладными электронагревателями: седловой отвод с закладными электронагревателями со встроенным режущим инструментом для вырезки отверстия в трубе. После монтажа инструмент остается в теле детали;

– седловой прямой отвод с закладными электронагревателями: седловой отвод с закладными электронагревателями без встроенного режущего инструмента.

Детали классифицируют по конструкции присоединительной части: детали с трубным концом и с закладными электронагревателями (электросварные).

В свою очередь, детали с ЗН делят на детали с раструбным концом с закладными электронагревателями и седловые отводы с закладными электронагревателями (т-образные и прямые).

Детали изготавливают в виде муфт, седловых отводов, заглушек, отводов, равнопроходных и неравнопроходных тройников, переходов, крестовин, втулок под фланец и других видов. Конструкция деталей должна соответствовать конструкторской документации изготовителя.

Условное обозначение состоит из названия производителя или его товарного знака; наименования детали; сокращенного обозначения материала (ПЭ 80, ПЭ 100); вида транспортируемой среды; номинального диаметра(ов) (присоединительной) детали; стандартного размерного отношения (SDR) трубы, с которой деталь соединяется; обозначения стандарта (ТУ). Пример условного обозначения: Тройник неравнопроходный ПЭ 80 ГАЗ 160 × 110 SDR 11 ГОСТ Р 52779-2007.

Трубы изготовляют из полиэтилена минимальной длительной прочностью MRS 3,2; 6,3; 8,0; 10,0 МПа (ПЭ 32, ПЭ 63, ПЭ 80, ПЭ 100). Условное обозначение труб состоит из названия производителя или его товарного знака; слова «труба»; сокращенного наименования материала (ПЭ 32, ПЭ 63, ПЭ 80, ПЭ 100); стандартного размерного отношения (SDR), тире, номинального наружного диаметра, номинальной толщины стенки трубы, назначения трубы (газопроводные обозначают словом «ГАЗ», хозяйственно-питьевого назначения – «питьевая», в остальных случаях – «техническая») и обозначения стандарта (ТУ).

По согласованию с потребителем допускается изготовление труб технического назначения с использованием вторичного сырья той же марки, образующегося при собственном производстве труб.

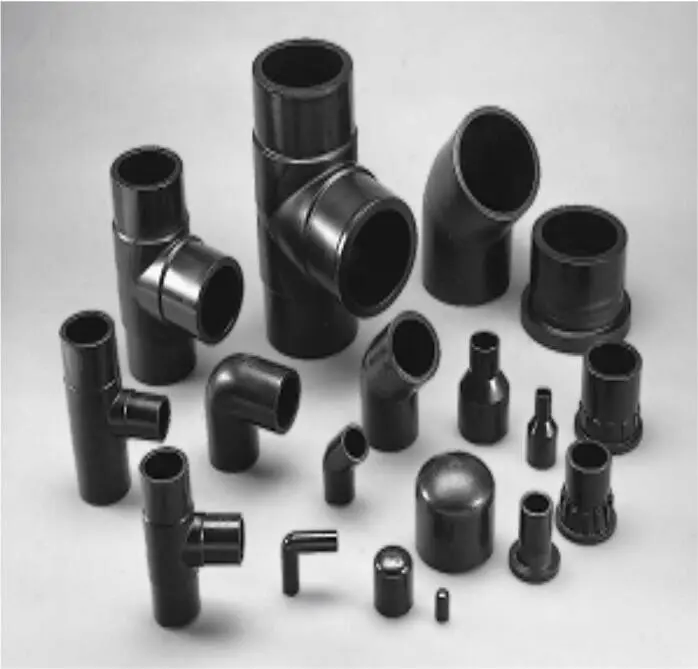

Некоторые виды деталей с трубным концом, предназначенные как для стыковой, так и для сварки с ЗН, называемые еще «спиготы», показаны на рис. 2.2.

Рис. 2.2. Примеры деталей с трубным концом, предназначенных для стыковой сварки, и сварки с ЗН.

Размеры трубных концов деталей приведены на рис. 2.3 и в табл. 2.1.

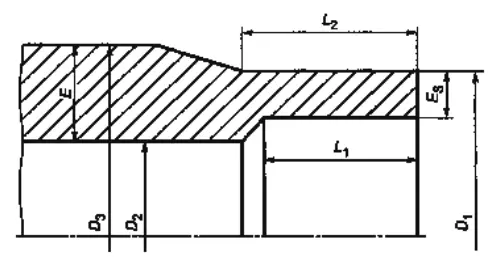

Рис. 2.3. Размеры трубных концов деталей: D 1– средний наружный диаметр трубного конца, измеренный в любой плоскости, параллельной плоскости торца на расстоянии не более L 2; D 2– проходное сечение, то есть минимальный внутренний диаметр проходного сечения детали. (данный диаметр не учитывает диаметр упора при его наличии); D 3– средний наружный диаметр детали; Е – толщина стенки детали в любом месте; E s– толщина стенки в любом месте зоны сварки на максимальном расстоянии L 1от торца детали; L 1– длина зоны сварки, то есть исходная глубина трубного конца детали, необходимая для сварки встык или деталями с закладными электронагревателями; L 2– длина трубного конца по наружной поверхности

Длина трубного конца L 2должна обеспечивать следующие условия:

– применение зажимов, необходимых при сварке встык;

– соединение с деталями с закладными электронагревателями.

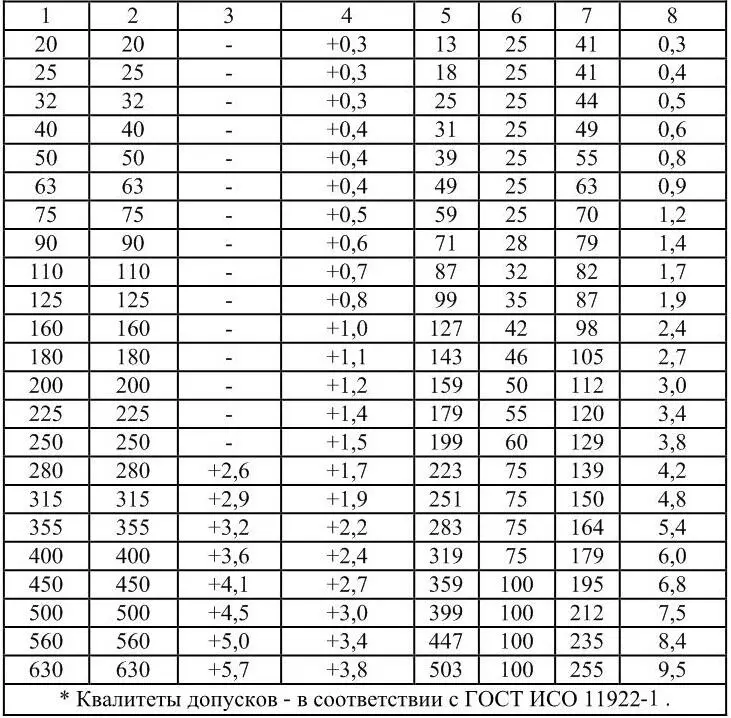

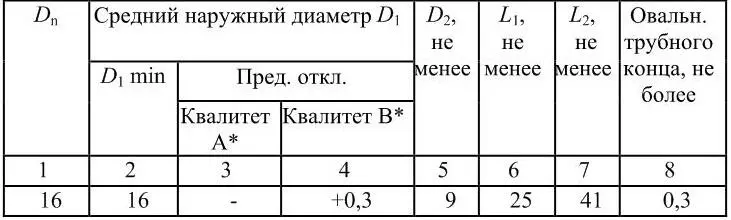

Таблица 2.1 .

Размеры трубных концов деталей

В миллиметрах

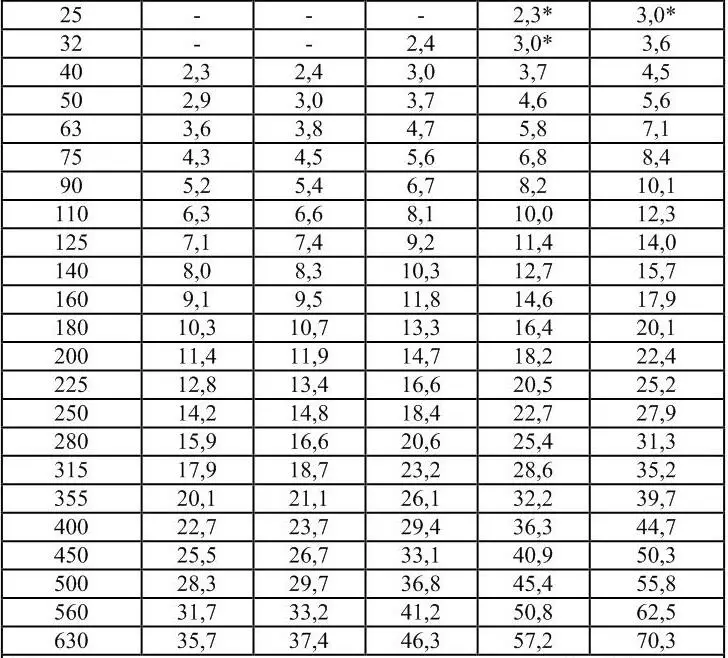

Таблица 2.2 .

Номинальная толщина стенки в миллиметрах

*Расчетное значение толщины стенки округлено до 2,3 и 3,0 мм для SDR 11 и SDR 9.

Примечание: Номинальная толщина стенки соответствует минимальной толщине.
