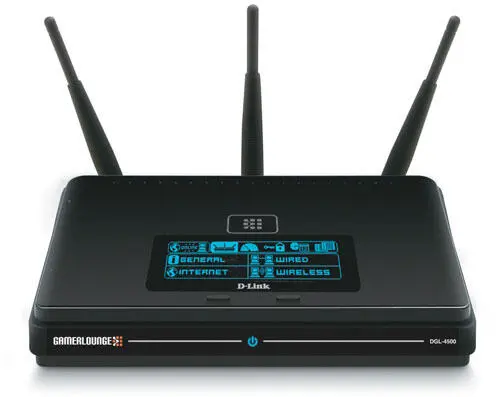

В своих примерах мы используем два различных 802.11n-совместимых маршрутизатора, чтобы показать, как могут различаться соглашения об именовании и организация. Первый, D-Link DIR-655, не принадлежит к игровой серии (DGL), но в нем используется та же технология Ubicom StreamEngine. В маршрутизаторах компании D-Link, не отнесенных к игровым, она именуется просто «QoS Engine» вместо «GameFuel». Второй маршрутизатор – Linksys WRT301N.

Другой типичный режим маршрутизатора, предназначенный для игр, – переадресация портов. Для соединений в различных играх используются разные порты. Для успешного выполнения многих игровых программ достаточно, чтобы механизм UPnP (Universal Plug and Play) открывал порт по запросу от компьютера, а по исполнении прикладной программы закрывал его. Прежде чем беспокоиться об открывании портов, найдите режим UPnP в маршрутизаторе и убедитесь, что он активен. В нашем маршрутизаторе D-Link DIR-655 он находился на вкладке Advanced в разделе параметров Advanced Network, но его местоположение различно в разных марках и моделях устройств. В маршрутизаторе Linksys WRT310N режим UPnP расположен на вкладке Administration в разделе Management.

Если перезапуск маршрутизатора не приносит желаемого результата, возможно требуется открыть некоторые порты.

Если активизация этого режима и перезапуск маршрутизатора не приносят желаемого результата и на ПК не установлен блокирующий программный брандмауэр, нужно открыть некоторые порты. Здесь поможет отличный сайт www.portforward.com, где опубликован огромный список игр и используемых ими портов наряду с пошаговыми инструкциями для множества маршрутизаторов. В нашем примере будут открыты порты, необходимые для всех игр Xbox 360, – одно из преимуществ закрытой системы, такой, как Xbox, заключается в том, что после открытия портов для Live все игры должны работать.

На нашем маршрутизаторе DIR-655 параметры переадресации портов находятся на вкладке Advanced. Выбираем из списка слева пункт Port Forwarding, после чего открывается страница с пустыми полями для назначения открытых портов. Вводим название игры (в данном случае Xbox Live) и IP-адрес, для которого должны быть открыты порты. Затем вводятся TCP– и UDP-порты, которые нужно открыть. В данном случае это порты 53, 80, 2074 и 3074.

Но как узнать IP-адрес, используемый компьютером, т. е. внутренний IP-адрес локальной сети? В нашем примере с Xbox Live нужен IP-адрес Xbox 360. Чтобы узнать его, обратитесь к другим элементам маршрутизатора.

В нашем маршрутизаторе DIR-655 нужно перейти на вкладку Status, Device info и прокрутить список до LAN Computers. Здесь показаны MAC-адрес и IP-адрес, назначенные каждому активному устройству в сети. Устройство без имени – наше устройство Xbox 360; самый простой способ найти Xbox 360 – сделать это на самом устройстве Xbox 360. Перейдите к System Settings, Network Settings, а затем Configure Network, и вы обнаружите текущий IP-адрес (и другие сведения). Адрес нашего устройства – 192.168.0.197, и это значение нужно ввести в поле Port Forwarding. Сохраните значение и перезагрузите маршрутизатор Теперь можно приступать к работе.

На маршрутизаторе Linksys WRT310N можно найти IP-адреса локальных компьютеров в разделе Local Network на вкладке Status, нажав кнопку DHCP Client Table.

Чтобы на ПК Windows выяснить локальный IP-адрес, откройте командную строку и введите IPCONFIG, а затем отыщите строку IPv4 Address.

Порты для игр перенаправлены на локальный сетевой IP-адрес, но как определить, что IP-адрес не изменится? Как узнать, что на следующей неделе маршрутизатор по-прежнему назначит этот IP-адрес устройству Xbox 360 (либо ПК или какому-то другому устройству, для которого открываются порты)? Гарантировать, чтобы одному и тому же устройству всегда назначался один и тот же IP-адрес, можно с помощью резервирования DCHP.

Организовать резервирование DCHP сравнительно просто; самое трудное – выяснить MAC-адрес. Однако этот прием может оказаться весьма полезным, так как в результате каждый раз, когда устройство подключается к маршрутизатору, ему назначается один и тот же локальный IP-адрес.

В нашем устройстве D-Link DIR-655 соответствующий параметр находится на вкладке Setup страницы Network Settings. В разделе Add DHCP Reservation можно ввести постоянно назначаемый IP-адрес и MAC-адрес сетевого устройства. Выяснить последний иногда сложно, но в нашем маршрутизаторе рядом с Computer Name есть раскрывающийся список, в котором показаны все IP-адреса, в данный момент подключенные к маршрутизатору, и MAC-адрес будет введен автоматически.

Если нужно узнать MAC-адрес на ПК Windows, откройте окно командной строки, введите ipconfig /all, чтобы получить подробный список, и найдите строку Physical Address. На устройстве Xbox 360 вернитесь к System Settings, Network Settings, Configure Network, а затем перейдите на вкладку Additional Settings. Прокрутите список вниз до Advanced Settings (с указанным именем узла и альтернативным MAC-адресом) и выберите этот пункт. Ничего не нужно изменять, просто запомните этот MAC-адрес в нижней части экрана.

Итак, сделаны попытки открыть порты и отключить программные брандмауэры, но соединение для игры, программы VoIP или оперативной службы по-прежнему не устанавливается. В качестве последнего средства можно внести IP-адрес в демилитаризованную зону (DMZ).

На нашем маршрутизаторе DIR-655 компании D-Link параметр находится на вкладке Advanced страницы Firewall Settings. Просто установите флажок, чтобы включить DMZ, и введите IP-адрес, который нужно открыть для «джунглей» Интернета.

В маршрутизаторе Linksys WRT310N параметр DMZ находится на вкладке Applications & Gaming.

Старайтесь не использовать демилитаризованную зону постоянно. Это равносильно подключению компьютера напрямую к кабельному или DSL-модему. Отменяется преобразование сетевых адресов (NAT), порты не блокируются (если нет блокировки со стороны программного брандмауэра на локальном компьютере) и т. д. Такой прием удобен для диагностики, но делает ПК уязвимым для различных угроз.

Обладатели маршрутизатора с Ubicom StreamEngine или иными настраиваемыми пользователем QoS-средствами могут настроить маршрутизатор для назначения приоритетов различным типам трафика. В нашей модели D-Link DIR-655 есть такая функция, в Linksys WRT310N она отсутствует.

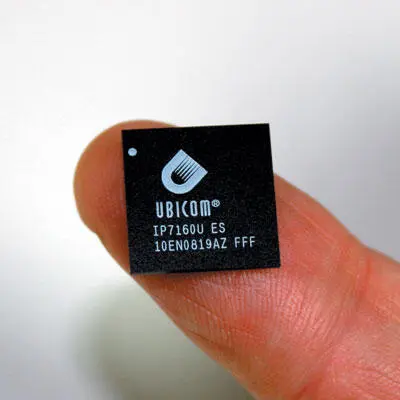

В маркетинговых материалах на сайте Ubicom описаны принципы работы StreamEngine, которые сводятся к следующему: пакетам для типов сетевого трафика, очень чувствительных к задержкам и прерываниям, назначается высокий приоритет, а маршрутизатору запрещено передавать в кабельный или DSL-модем больше данных, чем устройство может передать в Интернет, что предотвращает переполнение буфера и другие проблемы. Механизм работает весьма успешно; он не идеален, но может быть очень эффективным при запуске нескольких сетевых устройств одновременно.
