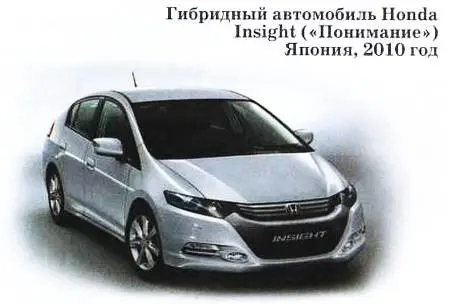

В 2009 году публике было представлено второе поколение марки Honda Insight . Из трехдверной машина стала пятидверной, кузов стал больше, но главное осталось: машина гибридная и использует два двигателя — бензиновый, а также электрический, установленный на карданном валу. Этот электродвигатель помогает бензиновому при активном ускорении, а при торможении, наоборот, работает как генератор, заряжая батарею никель-металл-гидридных аккумуляторов, установленных под полом кабины, между задними колесами автомобиля.

Honda Insight удостоен множества международных наград однако автомобильный критик Джереми Кларксон, известный по телепередаче Top Gear, считает, что этот автомобиль заслуживает всего одной «звезды» из пяти возможных. При этом, правда, стоит помнить: Кларксон никогда не скрывал, что плохо относится ко всем без исключения гибридным машинам.

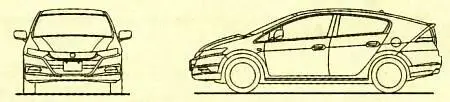

Технические характеристики Honda Insight 1.3 LS

Длина автомобиля… 4,390 м

Ширина… 1,695 м

Высота… 1,425 м

Колесная база… 2,552 м

Снаряженная масса… 1237 кг

Объем бензинового двигателя… 1339 см 3

Количество клапанов… 8

Мощность… 98 л.с.

Мощность электродвигателя… 13 л.с.

Объем топливного бака… 40 л

Расход топлива в смешанном режиме… 5,73 л/100 км

Время разгона до 100 км/ч… 10,3 с

Диаметр разворота… 10 м

Интереснее всего сделать KB-радиоприемник своими руками, и пусть он для начала уступит по некоторым параметрам фабричным, но лиха беда начало! Следующие ваши радиоприемники, несомненно, будут намного лучше. Какую схему выбрать? Супергетеродин довольно сложен, и вряд ли следует начинать с его постройки. Приемники прямого усиления проще, но у них на КВ маловата избирательность. Простой приемник должен быть одноконтурным, поскольку даже два контура одновременно перестраивать по частоте сложно — нужно использовать многосекционные конденсаторы переменной емкости (КПЕ) и много труда потратить на сопряжение настроек.

Тем не менее, полоса пропускания приемника В, даже многоконтурного, все равно остается на КВ широкой. Для колебательного контура В = f/Q, где Q— добротность контура, она зависит от качества катушки, и ее трудно сделать более 100…200. Тогда на частоте, скажем, 10 МГц полоса пропускания получается как минимум 50 кГц. Это слишком много, ведь сетка частот радиостанций на КВ регламентом связи и вещания принята равной 5 кГц. Принимать одновременно до десятка станций неинтересно. Выход один — надо повысить добротность контура с помощью регенерации.

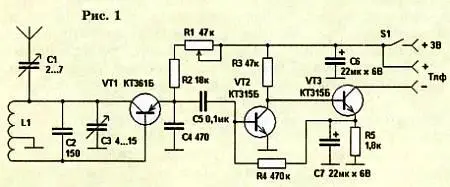

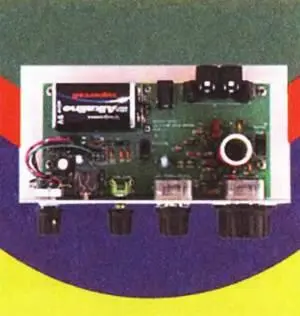

В радиолюбительской литературе описано довольно много регенеративных KB-приемников, выполненных как на лампах, так и на транзисторах и интегральных микросхемах. Схема одного из самых простых КВ-регенераторов, разработанная автором еще в 80-е годы, показана на рисунке 1.

Первый регенеративный каскад выполнен на транзисторе VT1, работающем в так называемом «барьерном» режиме, когда потенциалы коллектора и базы равны. В данном случае база и коллектор по постоянному току соединены через катушку L1 с общим проводом. Питание подается на эмиттер через токоограничивающие резисторы R1 и R2. В таком режиме высокочастотные кремниевые транзисторы способны усиливать сигналы с амплитудой до десятых долей вольта, а больше в нашем случае и не нужно.

Колебательный контур регенератора содержит катушку L1 и конденсаторы С2, СЗ. Антенна слабо связана с контуром (для уменьшения ее влияния на частоту настройки) через конденсатор С1. Обратная связь достигается включением небольшой (1/3… 1/4) части витков катушки в цепь базы. Как видим, схема каскада со впадает со схемой генератора — индуктивной «трехточки» (схема Хартли). Однако регулировкой тока питания каскада (резистором R1) можно установить недовозбужденный режим, при котором генерации еще нет, но происходит регенеративное усиление сигналов, принятых антенной. В этом же каскаде амплитудно-модулированные (AM) сигналы радиовещательных станций детектируются, и в цепи питания появляется ток звуковых частот (ЗЧ). Через разделительный конденсатор С5 сигнал ЗЧ снимается для дальнейшего усиления. Конденсатор С4 замыкает высокочастотный ток на общий провод.

УЗЧ приемника выполнен на транзисторах VT2 и VT3 по схеме с непосредственной связью между каскадами. Для стабилизации режима смещение на базу первого транзистора подается из эмиттерной цепи второго, для чего там установлен резистор R5, зашунтированный по переменному току конденсатором С7 (ООС, снижающая усиление, здесь нам не нужна). УЗЧ нагружен на высокоомные головные телефоны. Если подобрать для первого каскада УЗЧ-транзистор с высоким статическим коэффициентом передачи тока (В ст) из серии КТ315 или КТ3102, то общее усиление может достигать 10 000, учитывая высокое полное сопротивление телефонов. Низкоомные телефоны (от плеера, например) целесообразно подключить через понижающий трансформатор любого типа (от старых транзисторных приемников, от сетевых адаптеров и т. д.).

Коэффициент трансформации желательно выбрать 20…30. Налаживание УЗЧ сводится к подбору резистора R4 таким, чтобы напряжение на эмиттере VT3 составляло 0,7…0,9 В. То же можно сделать и по максимальной громкости и качеству звука.

Диапазон приемника определяется индуктивностью и емкостью его единственного колебательного контура. При указанных на схеме емкостях приемник будет работать в диапазоне 19 м, причем настройка получается плавной (растянутой), поскольку емкость переменного конденсатора (КПЕ) С3 намного меньше емкости постоянного конденсатора С2. Катушка наматывается проводом ПЭЛ 0,6…0,8 на каркасе диаметром 20…25 мм. Число витков — 12 с отводом от 3-го витка. Намотка ведется с шагом порядка 1… 1,5 мм. Наилучший вариант — керамический каркас (можно ребристый) и посеребренный провод без изоляции, но теперь это дефицит… В любом случае, даже с каркасом из пропарафинированной бумажной гильзы, катушка должна быть механически жесткой, а витки прочно закреплены. Можно использовать подстроечный сердечник, но обязательно из высокочастотного магнитодиэлектрика с малыми потерями (карбонильное железо, альсифер, ВЧ-феррит). НЧ-ферриты непригодны.
