Может показаться, что установка сложна, но если вы посмотрите на иллюстрации, то увидите, что смонтировать ее можно всего за один вечер. Главное — припасти все необходимые детали.

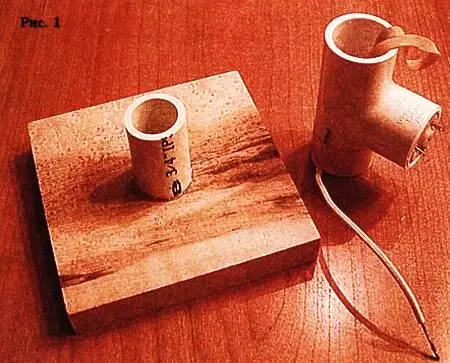

Монтаж начните с деревянного основания. К нему приклейте 5 — 7-сантиметровый отрезок пластиковой трубы диаметром 3/4 дюйма. На этом фундаменте и будет монтироваться ваш генератор с тем расчетом, чтобы в случае надобности его можно было легко снять, если, например, надо заменить в нем резиновую ленту или внести изменения в конструкцию (рис. 1).

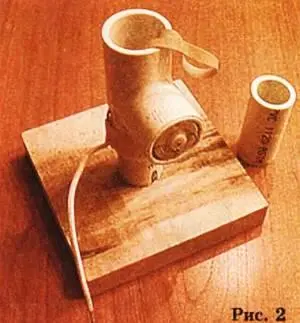

В одно из колен сантехнического тройника (см. рис. 2) вставляется электродвигатель. Поскольку моторчик, как правило, небольшого диаметра, то его надо обернуть бумагой или изолентой, чтобы корпус входил в трубу с некоторым усилием. На вал двигателя натяните кусочек пластиковой трубки соответствующего диаметра.

Далее, просверлите небольшое отверстие в боковой части Т-образной трубки. Через него введите внутрь конец многожильного провода, «разлохмаченного» в виде кисточки или щетки таким образом, чтобы, расположив его вблизи резиновой ленты, можно было снимать с нее электростатический заряд. Закрепить провод на месте можно с помощью скотча или изоленты. Кольцевую резинку накиньте внизу на шкив, а оставшуюся часть вытащите наверх, как показано на иллюстрации.

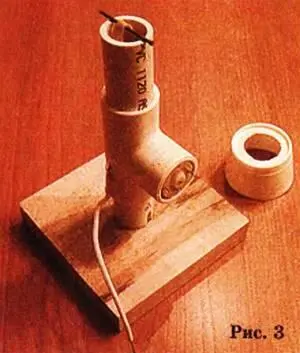

Далее, отрежьте от 3/4-дюймовой сантехнической трубы цилиндр 5 — 7-сантиметровой длины. Его надо будет закрепить в верхней части Т-образного разъема, как показано на рисунке 3.

Протяните резинку до самого верха и закрепите положение гвоздиком. При этом надо иметь в виду, что длина трубы должна быть такой, чтобы резинка не была растянута слишком сильно. Иначе из-за повышенного трения двигатель будет работать с излишней нагрузкой.

Отрежьте от пенополистироловой чашки нижнюю часть высотой 1,5–2 см, переверните ее вверх дном и вырежьте в дне отверстие с таким расчетом, чтобы оно плотно садилось на 3/4-дюймовую трубу.

Теперь просверлите три отверстия в верхней части муфты. Два из этих отверстий должны быть диаметрально противоположны друг другу, так чтобы через них прошел небольшой гвоздь, который будет выступать в качестве мостика для резинки. Третье отверстие расположено между двумя другими с таким расчетом, чтобы продетая в него проволочная кисточка-щетка, как и нижняя щетка, почти касалась резинки в натянутом состоянии.

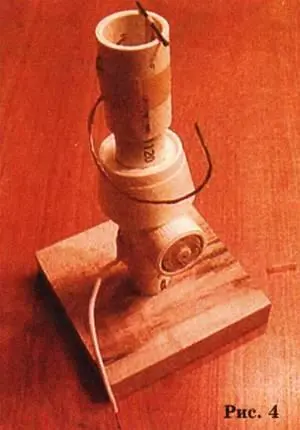

Щетка вставляется в муфту, а сама муфта надевается на 3/4-дюймовую трубу, выше «воротника» из чашки. Резинка заправляется в муфту и удерживается на месте гвоздиком, как и раньше (рис. 4). Кстати, отдельные проводки «кисточки» надо скрутить почти по всей длине между собой, чтобы отдельные проводки не распались.

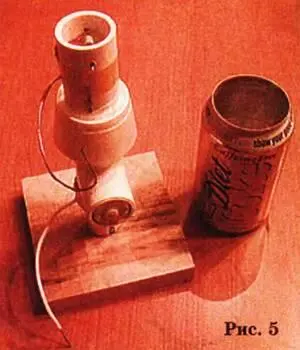

Теперь осталось поставить на место стеклянную трубочку. Проще всего взять ее от электрического предохранителя, какие используются в радиоприборах. Аккуратно нагрейте паяльником металлический колпачок на одном из концов предохранителя и снимите его плоскогубцами с трубки. Так же поступите с другим колпачком. Затем вытащите конец гвоздика из одного отверстия в муфте и наденьте на него стеклянную трубку с таким расчетом, чтобы резинка оказалась на трубке. Снова введите гвоздь во второе отверстие (рис. 5).

Приклейте пенополистироловый «воротник» к трубе. Лучше всего сделать это с помощью термопистолета, так как клей при этом быстро застывает и не растворяет пластмассу. Но, в принципе, то же самое можно сделать и при помощи иного подходящего клея для пластика.

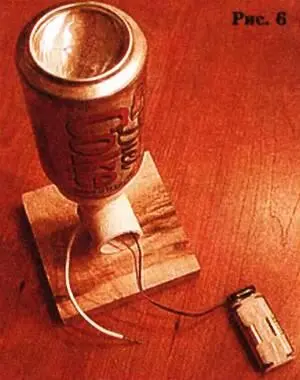

Теперь вы готовы к установке алюминиевой банки. Она хороша для высокого напряжения потому, что имеет закругленные края, что минимизирует «коронный разряд». Остается лишь острым ножом аккуратно вырезать верхнюю крышку (рис. 6), загладить обрезанные края, например, с помощью отвертки и, перевернув банку вверх дном, насадить ее на полистироловый воротник, пропустив внутрь свободный конец верхней проволочной «кисточки»-щетки.

Последний шаг — подключение двигателя к батарейке с помощью проводов. При этом вольтаж питания должен соответствовать тому, на которое рассчитан взятый вами электромотор.

Если кисточки-щетки в верхней и нижней частях банки установлены правильно — очень близко к резинке, но не касаются ее, вы должны почувствовать легкий электрический укол, как только поднесете палец близко к алюминиевой банке.

Если вы не обнаружили признаков высокого электростатического напряжения при работающем двигателе (нет искр, банка не притягивает к себе бумажных полосок), то вам придется заняться наладкой генератора.

Для начала попробуйте другой тип резинки. Некоторые виды резины имеют некую проводимость, а потому и не могут дать высокого потенциала. Убедитесь, что все детали установки чисты. Грязь и жир тоже могут сделать вашу установку неработающей.

Проверьте: надежно ли верхняя щетка контактирует с металлом банки. Некоторые банки имеют внутри пластиковое покрытие. Тогда лучше взять другую банку.

Проверьте, нет ли острых концов, выходящих за пределы установки. Они могут стать источником коронного разряда, и напряжение накапливаться не будет.

Убедитесь, что щетки не касаются самой резиновой ленты. Между ними должен быть некоторый зазор.

Проверьте правильность всего монтажа, сравнив то, что сделано вами, с принципиальной схемой установки (рис. 7).

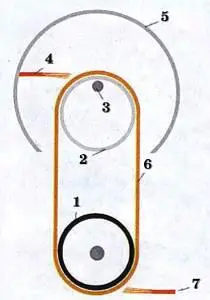

Рис. 7. Схема генератора Ван де Граафа:

1— вал электромотора; 2— стеклянная трубка; 3— гвоздик; 4— проволочная щетка; 5— сфера; 6— резинка; 7— проволочная щетка.

После того как генератор налажен, посоветуйтесь с учителем физики, какие интересные опыты можно поставить с помощью сделанного вами генератора. Например, если навесить на алюминиевую банку при выключенном генераторе гроздь бумажных полосок, то по мере увеличения напряжения они образуют некий экзотический «букет» (рис. 8).
