GMC Sierra 4.3 i V6 Cl500:

Тип кузова… пикап

Количество дверей… 2

Длина автомобиля… 5,161 м

Ширина… 1,994 м

Высота… 1,808 м

Колесная база… 3,023 м

Снаряженная масса… 1,847 т

Допустимая полная масса… 2,767 т

Объем двигателя… 4300 см 3

Количество цилиндров… 6

Мощность… 200 л.с.

Объем топливного бака… 129 л

Объем багажника… 454 л

ВОЛШЕБНАЯ ЖИДКОСТЬ

Когда мы смотрим на предмет, погруженный в воду, нам кажется, что он лежит выше, чем это есть в действительности: вода преломляет лучи сильнее, чем воздух. По той же причине нам кажется сломанной ложка, опущенная в стакан чая.

Вот вам занимательный опыт, основанный на законах преломления лучей.

Приготовьте для эксперимента: монету, широкую непрозрачную вазу для фруктов или миску, резиновую грушу.

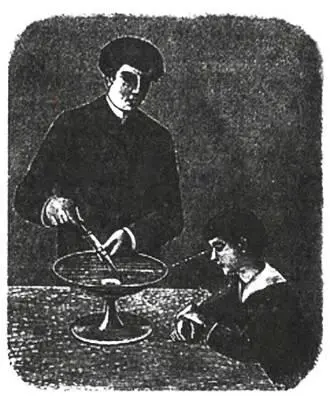

В вазу, наполненную водой, положите монету. Попросите товарища занять такое положение, при котором его глаз, край вазы и ближайший к нему край монеты находились бы на одной прямой линии. При таком положении ваш приятель видит монету, смещенную преломлением лучей в воде.

— Это, — скажите ему, — не простая вода, а волшебная жидкость. Посиди немного, не шевелясь. Я выкачаю жидкость из вазы — и монета исчезнет.

Откачайте резиновой грушей воду из вазы. Вместе с водой для зрителя исчезнет и монета: она будет скрыта от него краем сосуда. Снова наполните вазу водой — и монета появится опять.

ПРЕЛОМЛЕНИЕ СВЕТА

Приготовьте для опыта: несколько стаканов, лист белой бумаги, лист картона, проволоку, воду, различные жидкости.

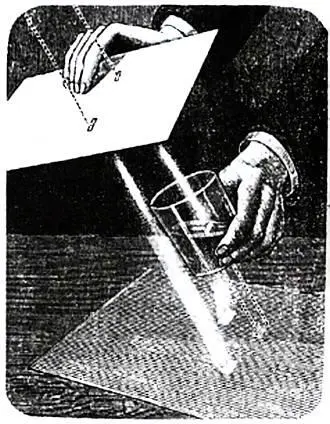

Если мы наполним стакан водой на одну треть и наклоним его, у нас получится отличная призма, при помощи которой мы сможем наблюдать преломление света. Солнце глядит в окошко. Мы держим стакан над листом белой бумаги так, чтобы его ось была параллельна лучам солнца. Потом заслоняем его куском картона, в котором прорезаны две щелки. Два пучка лучей падают через эти щелки на бумагу. Один пучок прямой: он проходит в стороне от стакана. Другой пучок проходит через нашу призму — он преломился. Посмотрите, как сдвинется зайчик на листе бумаги!

Повторим этот опыт в темной комнате. Если чуть-чуть приоткрыть шторы, то нам будут видны не только солнечные зайчики, но и наши пучки лучей — один прямой, другой преломленный.

Согните из проволоки две подставки: одну для листа картона, другую — для стакана, чтобы можно было установить их в определенном положении. Затем заменяйте стакан с водой стаканами с другими жидкостями — например, с подсолнечным маслом. Вы увидите, что различные жидкости по-разному преломляют луч света.

ТРЕХЦВЕТНАЯ ЗВЕЗДА

Приготовьте для опыта: лист картона, нож, ножницы, карандаш, лист белой бумаги, 2 свечи, цветное стекло.

В листе картона сделайте посередине легкий надрез и слегка перегните картонку по этой линии. В одной из образовавшихся створок прорежьте звезду с четырьмя лучами так, чтобы одна диагональ ее была расположена по вертикали, а другая, следовательно, по горизонтали.

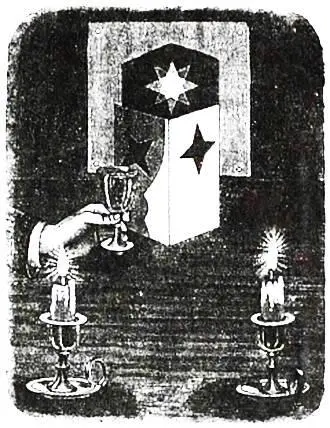

Сложите теперь вместе створки и обведите карандашом контур вырезанной звезды на второй створке. Начертите на рисунке диагонали. Это все нужно только для того, чтобы наметить центр (точку пересечения диагоналей) новой звезды, повернутой на 45°. Когда нарисуете новую звезду, вырежьте ее, потом поставьте картон, как показано на рисунке, между экраном — листом белой бумаги — и двумя свечами. Свечи должны быть непременно одной высоты.

Отрегулируйте угол между двумя створками так, чтобы светлые звезды на тени легли одна на другую и получилась одна восьмиконечная звезда.

Теперь заслоните цветным стеклом, скажем зеленым, одну из свечей. На экране звезда окрасится в три цвета: зубцы звезды будут красные и зеленые, поочередно. А в центре появится белая восьмиконечная звездочка.

Продолжаем начатый в предыдущих номерах рассказ о том, как самостоятельно подать заявку на изобретение, подготовленный патентным поверенным РФ А.П. Ефимочкиными руководителем НТТМ в Московском отделении ВОИР М.А. Степанчиковой.

Сущность изобретения выражается в совокупности существенных признаков, достаточных для достижения обеспечиваемого изобретением технического результата. Признаки относятся к существенным, если они влияют на возможность получения технического результата, то есть находятся с ним в причинно-следственной связи.

Технический результат представляет характеристику эффекта, явления, свойства и т. п., объективно проявляющихся при осуществлении способа или при изготовлении, использовании продукта.

Результат может также выражаться, в частности, в снижении (повышении) коэффициента трения; в предотвращении заклинивания; снижении вибрации; в улучшении кровоснабжения органа; повышении быстродействия или уменьшении требуемого объема оперативной памяти компьютера и т. д.

Получаемый результат не считается имеющим технический характер, если он достигается, например, лишь благодаря соблюдению определенного порядка при осуществлении тех или иных видов деятельности на основе договоренности.

Если изобретение обеспечивает получение нескольких технических результатов, рекомендуется указать их все.

Не допускается замена характеристики признака отсылкой к источнику информации, в котором раскрыт этот признак.

Для характеристики устройств используются, в частности следующие признаки: наличие новых конструктивных элементов; наличие связи между ними; взаимное расположение элементов; материал, из которого выполнен элемент (элементы) или устройство в целом и т. д.

Для характеристики способов используются, в частности, следующие признаки: наличие действия или совокупности действий; порядок выполнения действий во времени (последовательно, одновременно, в различных сочетаниях и т. п.); условия осуществления действий; использование исходного сырья, реагентов, катализаторов и т. д.

В этом разделе описания приводится перечень фигур с краткими пояснениями изображенного. Если представлены иные графические материалы, поясняющие сущность изобретения, то они также указываются в перечне и приводится краткое пояснение их содержания.
